【固件升级】

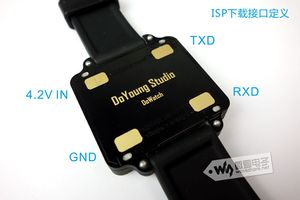

固件升级需要使用USB转串口模块，这里使用的是：CP2102 USB UART Board (type A)
硬件连接如下：
CP2102 USB UART Board-----------DoWatch
GND<--------------------------------->GND
RXD<--------------------------------->TXD
TXD<--------------------------------->RXD

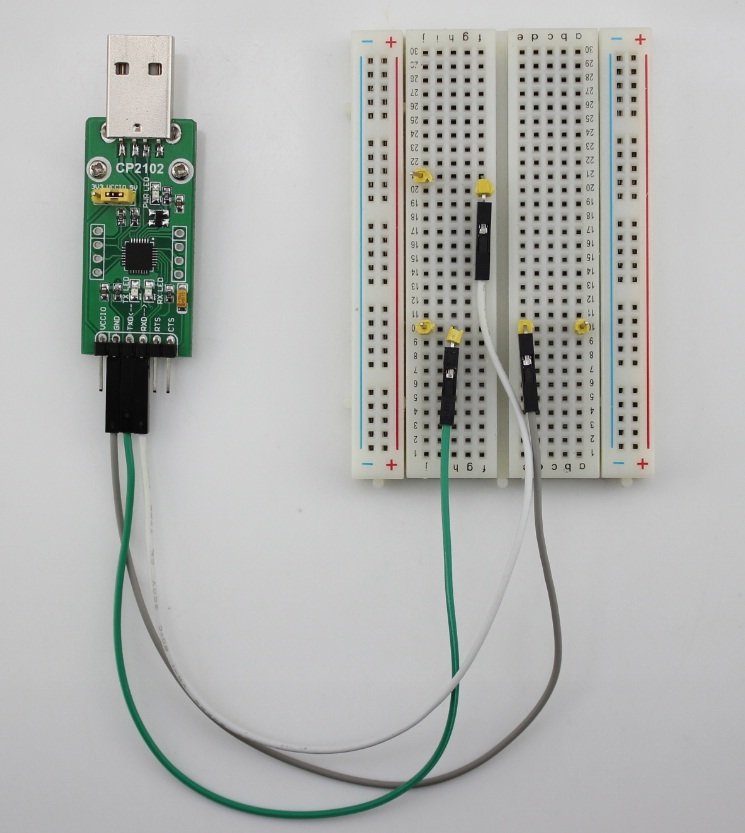

为了使下载更方便，可以按下图使用面包板、杜邦线和插针做一个简易的下载台

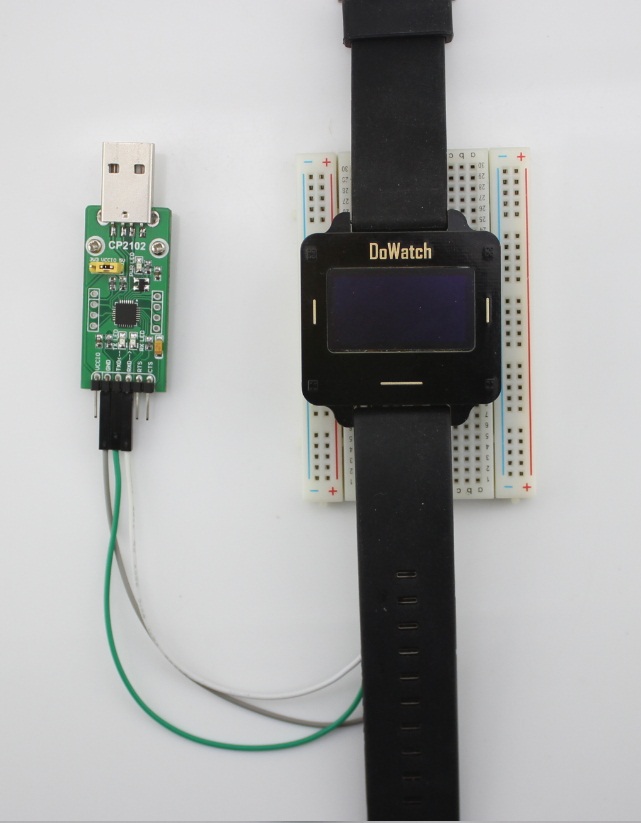

将DoWatch放到面包板上，调整插针的高度，使用RXD\TXD\GND三个触点接触良好
下载文件：升级固件包

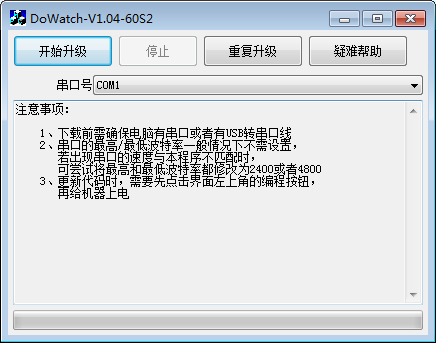

解压后打开DoWatch-V1.04-60S2.exe，如下图：

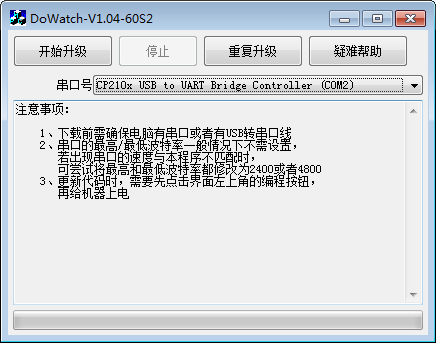

选择相应的COM口，这里是COM2,点击开始升级按钮
按DoWatch的下键，开始下载，当出现下图，表明固件升级成功
