产品概述
继电器是一种电控制器件，是当输入量(激励量)的变化达到规定要求时，在电气输出电路中使被控量发生预定的阶跃变化的一种电器。它具有控制系统(又称输入回路)和被控制系统(又称输出回路)之间的互动关系。通常应用于自动化的控制电路中，它实际上是用小电流去控制大电流运作的一种“自动开关”。故在电路中起着自动调节、安全保护、转换电路等作用。
产品参数
产品型号
使用说明
原理图
- 交流负载
- 直流负载
继电器被控制端AB端口只是一个开关，需要注意的是A端口接电源正极，B端口接需要设备的正极，如果A.B接反的话，继电器不受控制。

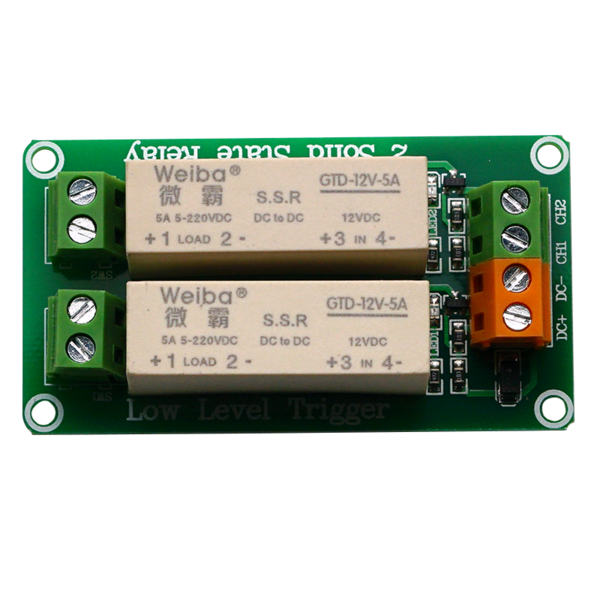

接线说明
以2路继电器为例（AC与DC继电器同）
- DC+:供电电压正极
- DC-:供电电压负极
- CH1:第一路触发信号端
- CH2:第二路触发信号端
- A、B：继电器的输出端开关
注:CH端是模块触发端，当有触发信号时，固态继电器的输出端开关(A、B)会闭合，负载则导通。
注意事项
1、电源与负载请在参数范围内使用，请勿超范围使用。 2、额定负载和寿命是一个参考值，会根据不同的环境因素负载性质与种类而有较大不同，因此最好在实际或模拟实际的使用中进行确认。 3、模块的负载能力受环境温度和自身温升的影响较大，需依据实际工作环境条件利用空气对流散热即可，要求安装在有良好对流环境。 4、高温下的电耐久性:模块在高温下使用时，电耐久性会比常温下使用要低，所以请在实际使用中进行确认。 5、固态继电器模块分交流和直流的，这个是直流固态继电器，不能控制交流负载，只能控制直流负载。 6、这个固态继电器用万用表测量输出端有电阻，表笔交换测量一边电阴大，一边小，因为在内部有二极管做保护作用，当用万用表测量有电阻，测的是二极管的正向电阻，这是正常现象。固态继电器与电磁继电器 不同，这个没有钟点开关，是利用电子元件的开关功能设计的，测量电阳不是精准的，在应用电路中相当干一个开关的作用:用万用表测量固杰继电器两端的电压没有降压就相同干导通。 7、这个固态继电器模块输出端有极性之分，输出端要分方向，不能接反，否则容易烧坏继由器，
