| | + | '''一、下载IDE并安装''' |
| | + | 1、从官网下载IDE安装包：http://www.arduino.cc/en/Main/Software |
| | + | 2、下载安装包： |

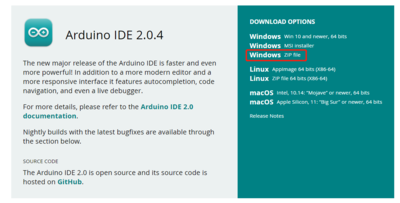

| | + | *2.0版 |
| | + | *[[File:arduino IDE_1.png|400px]] |

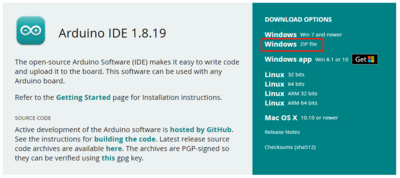

| | + | *1.8版 |
| | + | *[[File:arduino IDE_2.png|400px]] |
| | + | *这俩个版本基本上没有什么区别，最主要的是2.0能自动补全代码。 |
| | + | 3、点击完后会出现这个界面选just download |
| | + | [[File:arduino IDE_3.png|400px]] |
| | + | 4、下载完解压到需要的安装位置即可 |
| | + | [[File:arduino IDE_4.png|400px]] |
| | | | |
| − |
| |
| − | <b style="font-family: 'Microsoft YaHei', 微软雅黑; font-size: 16px; line-height: 24px; background-color: rgb(255, 255, 255);">一、下载IDE并安装</b>
| |
| − |
| |
| − | <span style="font-family:宋体;mso-ascii-font-family:Calibri;
| |
| − | mso-fareast-font-family:宋体;mso-fareast-theme-font:minor-fareast;mso-hansi-font-family:
| |
| − | Calibri">最新版的开发环境可以从官网下载：
| |
| − | http://www.arduino.cc/en/Main/Software
| |
| − | <span style="font-family:宋体;mso-ascii-font-family:Calibri;mso-fareast-font-family:
| |
| − | 宋体;mso-fareast-theme-font:minor-fareast;mso-hansi-font-family:Calibri">，
| |
| − |
| |
| − |
| |
| − |
| |
| − |
| |
| − | [[File:151436li3cz480d7cd3z4d.jpg]]
| |
| − |
| |
| − |
| |
| − | <span style="font-family:宋体;mso-ascii-font-family:Calibri;
| |
| − | mso-fareast-font-family:宋体;mso-fareast-theme-font:minor-fareast;mso-hansi-font-family:
| |
| − | Calibri">选择ZIP<span style="font-family:宋体;
| |
| − | mso-ascii-font-family:Calibri;mso-fareast-font-family:宋体;mso-fareast-theme-font:
| |
| − | minor-fareast;mso-hansi-font-family:Calibri">免安装版程序，下载完成解压缩即可。
| |
| − |
| |
| − |
| |
| − |
| |
| − | <b style="font-family: 'Microsoft YaHei', 微软雅黑; font-size: 16px; line-height: 24px; background-color: rgb(255, 255, 255);">二、安装驱动程序</b>
| |
| − |
| |
| − | <span style="font-family:宋体;mso-ascii-font-family:Calibri;
| |
| − | mso-fareast-font-family:宋体;mso-fareast-theme-font:minor-fareast;mso-hansi-font-family:
| |
| − | Calibri">点击链接下载驱动程序：
| |
| − | https://{{SERVERNAME}}/wiki/UNO-PLUS_Software
| |
| − |
| |
| − |
| |
| − | <span style="font-family:宋体;mso-ascii-font-family:Calibri;
| |
| − | mso-fareast-font-family:宋体;mso-fareast-theme-font:minor-fareast;mso-hansi-font-family:
| |
| − | Calibri">解压缩FT232_Driver.7z<span style="font-family:
| |
| − | 宋体;mso-ascii-font-family:Calibri;mso-fareast-font-family:宋体;mso-fareast-theme-font:
| |
| − | minor-fareast;mso-hansi-font-family:Calibri">，根据操作系统选择对应的驱动程序，点击exe<span style="font-family:宋体;mso-ascii-font-family:Calibri;mso-fareast-font-family:
| |
| − | 宋体;mso-fareast-theme-font:minor-fareast;mso-hansi-font-family:Calibri">文件开始安装。
| |
| − |
| |
| − | <span style="font-family:宋体;mso-ascii-font-family:Calibri;
| |
| − | mso-fareast-font-family:宋体;mso-fareast-theme-font:minor-fareast;mso-hansi-font-family:
| |
| − | Calibri">安装结束后，将UNO PLUS<span style="font-family:宋体;
| |
| − | mso-ascii-font-family:Calibri;mso-fareast-font-family:宋体;mso-fareast-theme-font:
| |
| − | minor-fareast;mso-hansi-font-family:Calibri">通过USB<span style="font-family:宋体;mso-ascii-font-family:Calibri;mso-fareast-font-family:
| |
| − | 宋体;mso-fareast-theme-font:minor-fareast;mso-hansi-font-family:Calibri">线连接到电脑，查看设备管理器，如果出现相应的串口号，说明驱动安装成功。
| |
| | | | |
| | <b style="font-family: 'Microsoft YaHei', 微软雅黑; font-size: 16px; line-height: 24px; background-color: rgb(255, 255, 255);">三、Arduino IDE设置语言</b> | | <b style="font-family: 'Microsoft YaHei', 微软雅黑; font-size: 16px; line-height: 24px; background-color: rgb(255, 255, 255);">三、Arduino IDE设置语言</b> |
一、下载IDE并安装
1、从官网下载IDE安装包：http://www.arduino.cc/en/Main/Software
2、下载安装包：
- 2.0版
- 1.8版
- 这俩个版本基本上没有什么区别，最主要的是2.0能自动补全代码。
3、点击完后会出现这个界面选just download
4、下载完解压到需要的安装位置即可
三、Arduino IDE设置语言
若界面为英文，可通过下面操作修改界面语言
点击File -> preferences,进入首项设置，
在Editor
language栏选择简体中文，并点击OK
重新启动软件就可以变为简体中文
四、下载程序
1、将UNO PLUS开发板的BOOT模式设置到On档，VCC电压设置为5V。
2、 通过USB线将开发板接入电脑。若模块电源指示灯点亮说明工作正常。
3、依次点击 File -> Example -> 01.Basics -> Blink 即可打开示例程序。
（Example中保存有各种示例程序，各位写程序的时候可以参考示例程序）
4、 点击 Tools -> Board -> Arduino Uno 选择Arduino开发板型号，这里只需要配置一次，之后操作都会默认使用该型号。
5、 点击 Tools -> Serial Port -> COM4 配置Arduino开发板的下载口，注意：这里的COM4会根据不同电脑而不同，需要通过设备管理器来查看具体的串口号。
6、 点击编译按钮
，开始编译程序。没有错误的话，会提示“Done
compling”和生成的文件大小。
点击下载按钮
，开始下载程序。结束后会看到UNO
PLUS板载LED以1秒周期开始闪烁，说明程序下载成功，运行正常。
4、下载完解压到需要的安装位置即可
，开始编译程序。没有错误的话，会提示“Done
compling”和生成的文件大小。
点击下载按钮
，开始下载程序。结束后会看到UNO
PLUS板载LED以1秒周期开始闪烁，说明程序下载成功，运行正常。
