产品概述

OLED(Organic Light-Emitting Diode):有机发光二极管又称为有机电激光显示，OLED显示技术具有自发光的特性，采用非常薄的有机材料涂层和玻璃基板当有电流通过时，这些有机材料就会发光，而且OLED显示屏幕可视角度大，功耗低。OLED由于同时具备自发光、不需背光源(只上电是不会亮的，驱动程序和接线正确才会点亮)、对比度高、厚度薄、视角广、反应速度快、可用于挠曲面板、使用温度范围广、结构及制程简单等优异之特性。最先接触的12864屏都是LCD的，需要背光，功耗较高，而OLED的功耗低，更加适合小系统;由于两者发光材料的不同，在不同的环境中，OLED的显示效果更佳。模块供电可以是3.3V也可以是5V不需要修改模块电路，OLED屏具有多个控制指令，可以控制OLED的亮度、对比度、开关升压电路等指令。操作方便，功能丰富。可显示汉字、ASCII、图案等。同时为了方便应用在产品上，预留4个M3固定孔，方便用户固定在机壳上。

引脚说明

• 4PIN OLED
  •
• 7PIN OLED
  •

参数说明

•

尺寸说明

• 0.91寸OLED
  •
• 0.96寸OLED
  •
• 1.3寸OLED
  •

使用说明

树莓派

• 以0.91寸OLED为例
• 打开I2C接口
  • 在终端执行：

sudo raspi-config
选择 Interfacing Options -> I2C ->yes 启动 i2C 内核驱动

• • 然后重启树莓派：

sudo reboot

• 安装库
  • 安装BCM2835， 打开树莓派终端，并运行以下指令

wget http://www.airspayce.com/mikem/bcm2835/bcm2835-1.60.tar.gz
tar zxvf bcm2835-1.60.tar.gz
cd bcm2835-1.60/
sudo ./configure && sudo make && sudo make check && sudo make install

• 安装wiringPi

sudo apt-get install wiringpi
#对于树莓派2019年5月之后的系统（早于之前的可不用执行），可能需要进行升级：
wget https://project-downloads.drogon.net/wiringpi-latest.deb
sudo dpkg -i wiringpi-latest.deb
gpio -v
# 运行gpio -v会出现2.52版本，如果没有出现说明安装出错

• 安装Python函数库

#python2
sudo apt-get update
sudo apt-get install python-pip
sudo apt-get install python-pil
sudo apt-get install python-numpy
sudo pip install RPi.GPIO
sudo pip install spidev
#python3
sudo apt-get update
sudo apt-get install python3-pip
sudo apt-get install python3-pil
sudo apt-get install python3-numpy
sudo pip3 install RPi.GPIO
sudo pip3 install spidev

• 硬件连接
  •
• 下载示例程序

sudo apt-get install p7zip-full
wget http://www.waveshare.net/w/upload/3/37/0.91inch_OLED_Module_Code.7z
7z x 0.91inch_OLED_Module_Code.7z  -r -o./0.91inch_OLED_Module_Code
sudo chmod 777 -R 0.91inch_OLED_Module_Code
cd 0.91inch_OLED_Module_Code/RaspberryPi

• 运行测试例程

注：如果使用了BCM2835库，需要重启才能正常运行wiringPi库和python库。

• BCM2835

cd bcm2835/
make clean
make
sudo ./oled_0in91

• wiringPi

由于默认的波特率只有100Kbps，而芯片实际上可以达到400Kbps,而wiringPi无法修改树莓派I2C的波特率，因此我们需要在/boot/config.txt找到dtparam=i2c_arm=on，在其后面加上：,i2c_arm_baudrate=400000，具体步骤如下：

sudo nano /boot/config.txt
找到dtparam=i2c_arm=on，将其修改成如下：
dtparam=i2c_arm=on,i2c_arm_baudrate=400000
然后重启：
sudo reboot
重启之后
cd 0.91inch_OLED_Module_Code/RaspberryPi/wiringpi/
make clean
make
sudo ./oled_0in91

• python

cd python/
#python2.7
sudo python main.py
#python3
sudo python3 main.py

Arduino

• 以1.3寸OLED（4线）为例

安装库

• 打开arduino IED，点击工具 -> 管理库，等待更新库列表
  •
• 在上方对话框内输入U8g2,并找到该库，点击安装
  •

例程下载

• 点击文件 -> 示例 -> 第三方库示例 U8g2 -> full buffer -> U8q2Logo，打开示例文件
  •

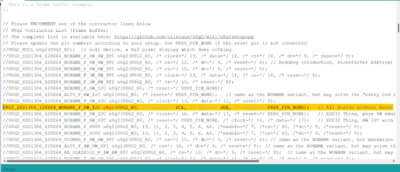

• 找到以下语句，取消注释。

U8G2_SSD1306_128X64_NONAME_F_SW_I2C u8g2(U8G2_R0, /* clock=*/ SCL, /* data=*/ SDA, /* reset=*/ U8X8_PIN_NONE);   // All Boards without Reset

• 注：其中如果你的屏幕接的不是SCL和SDA，你也可以把中间SCL,SDA这两个参数改成你自己屏幕接的引脚，例如：A4,A5

U8G2_SH1106_128X64_NONAME_F_SW_I2C u8g2(U8G2_R0,  /*SCL*/  A4,  /*SDA*/  A5,   /*reset*/  U8X8_PIN_NONE);

• •

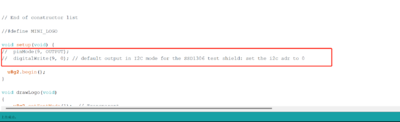

• 注释以下两行：
  •
• 编译上传，即可显示
  •

参考资料

• SSD1306
• SSD1315
• 参考例程
• 产品规格书
