“USB Recorder”的版本间的差异

来自丢石头百科
（创建页面，内容为“{{Product |images= |categories= {{Category|串口模块}} |brand=丢石头 |features= * USB串口记录仪 |interfaces= {{Category|USB接口}} }} == 产品概述 ==…”）


（未显示同一用户的13个中间版本）
第1行： 第1行：

{{Product

{{Product
−
|images=
+
|images=[[File:USB Recorder_示意图.png|400px]]

|categories=

|categories=

{{Category|串口模块}}

{{Category|串口模块}}
第8行： 第8行：

|interfaces=

|interfaces=

{{Category|USB接口}}

{{Category|USB接口}}
 +
|related=
 +
* [[TTL Recorder]]
 +
* [[RS232 Recorder]]
 +
* [[RS485 Recorder]]

}}

}}

第14行： 第18行：


== 产品说明 ==

== 产品说明 ==
−
*供电电压：5V。可通过Type-C接口供电。
+
*供电电压：5V。通过Type-C接口供电。
−
*板载Type-C接口和UART接口。
+
*板载两个Type-C接口
−
**通过Type-C接口进入U盘模式。
+
**通过靠近按键的Type-C接口进入U盘模式。
−
**通过UART接口进行数据传输。
+
**通过另一侧的Type-C接口进行数据传输。

*板载控制按键，用于控制模块进入U盘模式和RTC时间设置模式。

*板载控制按键，用于控制模块进入U盘模式和RTC时间设置模式。

*板载双LED指示灯，显示系统工作状态。

*板载双LED指示灯，显示系统工作状态。
第25行： 第29行：

*无需USB读卡器也可以读取TF卡中的文件，并保存在电脑指定的目录下。

*无需USB读卡器也可以读取TF卡中的文件，并保存在电脑指定的目录下。

*可存储视频、音频等其他格式的文件。

*可存储视频、音频等其他格式的文件。
−
*产品尺寸：38mm*19mm
+
*产品尺寸：44mm*37mm

−
== 引脚说明 ==
+
== 产品说明 ==
−
[[File:TTL Recorder_引脚说明.jpg|600px]]
+
*[[File:USB Recorder_产品说明.png|400px]]


== 使用说明 ==

== 使用说明 ==

*板子第一次上电（即SD卡内里面没有ulog_config.txt）或文件格式错误时，则会在上电后自动建立新的ulog_config.txt配置文件。

*板子第一次上电（即SD卡内里面没有ulog_config.txt）或文件格式错误时，则会在上电后自动建立新的ulog_config.txt配置文件。
−
  '''ulog_config.txt文件内容'''：（除了波特率外，其他设置能够修改的值均写在括号里了）
+
  '''ulog_config.txt文件内容'''：（不可改变顺序，不可后面加空格，不可改变前面的字符；除了波特率外，其他设置能够修改的值均写在括号里了）

   [ulog_fw]:220620A                #当前版本号

   [ulog_fw]:220620A                #当前版本号
−
   [write_raw(0,1)]:0                #是否写RAW数据到SD卡
+
   [write_raw(0,1)]:0                #是否写RAW数据到SD卡,即是否生成.bin文件，设置为0则不保存，默认为0
 +
  [write_time(0,1)]:1              #是否写带有时间的数据到SD卡,即是否生成.txt文件，设置为1则保存，默认为1

   [uart_baud]:1500000              #波特率

   [uart_baud]:1500000              #波特率

   [uart_dataLength(8,9)]:8          #数据长度

   [uart_dataLength(8,9)]:8          #数据长度
第41行： 第46行：

   [uart_stopBit(1,2)]:1            #停止位

   [uart_stopBit(1,2)]:1            #停止位

−

+
*每上电一次进入一次ULOG打印模式，SD卡内会自动新建一个uart_log00000.txt，用来接收串口接收的数据，其中00000会向上递增。
−
*每上电进入一次ULOG打印模式，SD卡内会自动新建一个uart_log00000.txt，用来接收串口接收的数据，其中00000会向上递增。



[[File:TTL Recorder_ULOG打印模式1.jpg|800px]]

[[File:TTL Recorder_ULOG打印模式1.jpg|800px]]

=== ULOG打印模式 ===

=== ULOG打印模式 ===
−
*断电情况下插入SD卡，将TTL Recorder模块与串口模块交叉连接（TXD-RXD ,RXD-TXD，3.3V/5V-3.3V/5V，GND-GND(也可通过Type-C接口供电)）。上电前不要按控制按键，上电即进入ULOG打印模式。此时红灯闪烁一次，蓝灯快闪。未插入SD卡上电时，红蓝两灯常亮。
+
*断电情况下插入SD卡，将USB Recorder模块的type-C口（远离控制按键的一侧）通过Type-C数据线接入电脑。上电前不要按控制按键，上电即进入ULOG打印模式。此时红灯闪烁一次，蓝灯快闪。未插入SD卡上电时，红蓝两灯常亮。
−
*将串口模块插入电脑后，打开串口调试助手，选择对应的com口，按照配置文件内的配置（第一次上电时按照下图进行配置），配置好后打开串口，点击发送，每发送成功一次数据，TTL Recorder上红灯闪烁一次（蓝灯有时会同步闪烁），若出现闪烁不正常的情况，请检查配置。
+
*打开串口调试助手，选择对应的com口，按照配置文件内的配置（第一次上电时按照下图进行配置），配置好后打开串口，点击发送，每发送成功一次数据，USB Recorder上红灯闪烁一次（蓝灯有时会同步闪烁），若出现闪烁不正常的情况，请检查配置。


[[File:TTL Recorder_ULOG打印模式.jpg|800px]]

[[File:TTL Recorder_ULOG打印模式.jpg|800px]]
第60行： 第64行：


=== U盘模式 ===

=== U盘模式 ===
−
*断电情况下插入SD卡，按住控制按键，插入Type-C数据线，板子上电后松开按键，进入U盘模式，此时红灯进入呼吸灯状态，蓝灯快闪。待蓝灯熄灭后PC端会显示出U盘。
+
*断电情况下插入SD卡，按住控制按键，插入Type-C数据线至USB Recorder模块的Tpye-C接口（靠近控制按键的一侧），板子上电后松开按键，进入U盘模式，此时红灯进入呼吸灯状态，蓝灯快闪。待蓝灯熄灭后PC端会显示出U盘。

*进入U盘模式后，可通过我的电脑->U盘进行查看SD卡的内容，无需使用USB读卡器，插拔SD卡。

*进入U盘模式后，可通过我的电脑->U盘进行查看SD卡的内容，无需使用USB读卡器，插拔SD卡。
−

−
[[File:TTL Recorder_U盘1.jpg|300px]]



[[File:TTL Recorder_U盘2.jpg|800px]]

[[File:TTL Recorder_U盘2.jpg|800px]]


=== RTC时间设置模式 ===

=== RTC时间设置模式 ===
−
*断电情况下插入SD卡以及纽扣电池，将TTL Recorder模块与串口模块交叉连接（TXD - RXD ,RXD - TXD）。按住控制按键。上电，上电方式有两种：
+
*断电情况下插入SD卡以及纽扣电池，将Type-C数据线接入USB Recorder模块远离控制按键一侧的Type-C接口中。按住控制按键上电，上电后松开控制按键。进入RTC时间设置模式，此时红灯进入呼吸灯状态，蓝灯不亮。
−
**插入Type-C数据线，板子上电后松开按键，进入RTC时间设置模式，此时红灯进入呼吸灯状态，蓝灯快闪。
+
*打开串口调试助手，以 '''波特率115200，8位数据位，1位停止位，无校验位''' 的配置发送 AT+22+07+27+11+59+00 配置时间，此命令配置时间为2022年7月27日11点59分00秒。配置成功会返回Set Time OK: [2022-07-27 11:59:00-xxx]
−
**通过串口模供电，板子上电后松开按键，进入RTC时间设置模式，此时红灯进入呼吸灯状态，蓝灯不亮。

−
*打开串口调试助手，通过UART口以 '''波特率115200，8位数据位，1位停止位，无校验位''' 的配置发送 AT+22+07+27+11+59+00 配置时间，此命令配置时间为2022年7月27日11点59分00秒。配置成功会返回Set Time OK: [2022-07-27 11:59:00-xxx]



[[File:TTL Recorder_RTC.jpg|800px]]

[[File:TTL Recorder_RTC.jpg|800px]]
第81行： 第81行：

*有打印来或者上电时蓝灯会闪烁，红灯长亮时请不要拔卡或者拔电，否则可能损坏部分数据。

*有打印来或者上电时蓝灯会闪烁，红灯长亮时请不要拔卡或者拔电，否则可能损坏部分数据。

*插拔SD卡应在模块断电后进行。

*插拔SD卡应在模块断电后进行。
−
*模块的RTC设置只能通过UART口发送命令进行设置。
+
*模块的RTC设置只能通过用来数据通信的Type-C口发送命令进行设置。
−
*模块进入U盘模式时必须插入Type-C线实现。
+
*模块进入U盘模式时必须插入Type-C线至靠近控制按键的Type-C口来实现。
−
*掉电后RTC时钟保持必须安装RTC电池。
+
*掉电后RTC时钟保持必须安装RTC电池，电池电压在3V左右。


== FAQ ==

== FAQ ==

{{Service00}}

{{Service00}}

2024年5月17日 (五) 16:07的最新版本

USB Recorder

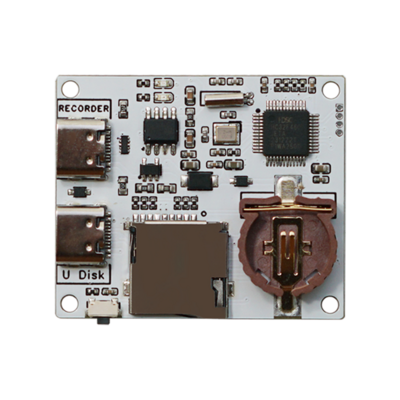

USB Recorder 示意图.png
基本信息

分类： 串口模块

品牌： 丢石头

功能简介
特性
  • USB串口记录仪

接口

USB接口

相关产品

产品概述

本模块是一个智能存储模块，可将USB接口接收到的数据以TXT格式存储到SD卡中，从而达到记录串口数据的目的。可用于环境监测、流量数据记录、无人机数据记录、以及各种传感器数据记录等场景，同时可搭配arduino、树莓派、STM32等单片机设备进行开发调试和产品测试。

产品说明

  • 供电电压：5V。通过Type-C接口供电。
  • 板载两个Type-C接口
    • 通过靠近按键的Type-C接口进入U盘模式。
    • 通过另一侧的Type-C接口进行数据传输。
  • 板载控制按键，用于控制模块进入U盘模式和RTC时间设置模式。
  • 板载双LED指示灯，显示系统工作状态。
  • 板载Micro SD卡卡座，支持FAT32和EXFAT格式，最大支持128GB。
  • 板载CR1220纽扣电池底座，支持RTC，可以实时记录数据采集的时间。
  • 支持波特率：56000bps – 2Mbps ，默认为115200
  • 无需USB读卡器也可以读取TF卡中的文件，并保存在电脑指定的目录下。
  • 可存储视频、音频等其他格式的文件。
  • 产品尺寸：44mm*37mm

产品说明

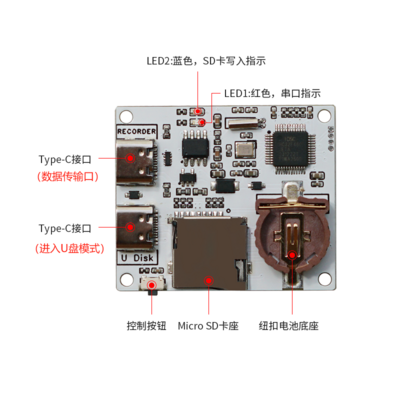

  • USB Recorder 产品说明.png

使用说明

  • 板子第一次上电（即SD卡内里面没有ulog_config.txt）或文件格式错误时，则会在上电后自动建立新的ulog_config.txt配置文件。
ulog_config.txt文件内容：（不可改变顺序，不可后面加空格，不可改变前面的字符；除了波特率外，其他设置能够修改的值均写在括号里了）
 [ulog_fw]:220620A                 #当前版本号
 [write_raw(0,1)]:0                #是否写RAW数据到SD卡,即是否生成.bin文件，设置为0则不保存，默认为0
 [write_time(0,1)]:1               #是否写带有时间的数据到SD卡,即是否生成.txt文件，设置为1则保存，默认为1
 [uart_baud]:1500000               #波特率
 [uart_dataLength(8,9)]:8          #数据长度
 [uart_Direction(MSB,LSB)]:LSB     #低位先传还是高位先传
 [uart_Parity(None,Even,Odd)]:None #奇偶校验位
 [uart_stopBit(1,2)]:1             #停止位
  • 每上电一次进入一次ULOG打印模式，SD卡内会自动新建一个uart_log00000.txt，用来接收串口接收的数据，其中00000会向上递增。

TTL Recorder ULOG打印模式1.jpg

ULOG打印模式

  • 断电情况下插入SD卡，将USB Recorder模块的type-C口（远离控制按键的一侧）通过Type-C数据线接入电脑。上电前不要按控制按键，上电即进入ULOG打印模式。此时红灯闪烁一次，蓝灯快闪。未插入SD卡上电时，红蓝两灯常亮。
  • 打开串口调试助手，选择对应的com口，按照配置文件内的配置（第一次上电时按照下图进行配置），配置好后打开串口，点击发送，每发送成功一次数据，USB Recorder上红灯闪烁一次（蓝灯有时会同步闪烁），若出现闪烁不正常的情况，请检查配置。

TTL Recorder ULOG打印模式.jpg

RAW功能

  • 打开ulog_config.txt文件，修改：[write_raw(0,1)]:0 -> [write_raw(0,1)]:1。修改成功后模块除了将接收到的数据存入uart_log0000x.txt文件内，SD卡内还会建立一个uart_log0000x.bin的文件，里面没有时间戳，只有收到的数据原封不动放进去。
  • 测试：保存修改后的ulog_config.txt文件，上电进入ULOG打印模式。设置好串口助手上的对应值后打开串口（与配置文件内相同），点击打开文件，选择需要传输的文件/图片（.txt格式或者.jpg格式，其他格式也可），然后发送文件。发送完毕后进入U盘模式，此时可以注意到此时U盘内多了一个 .bin 文件，可将其复制到桌面后更改后缀名，使其与传输文件的后缀一致，打开修改后的文件查看内容是否与传输文件一致。

TTL Recorder RAW1.jpg

TTL Recorder RAW2.jpg

U盘模式

  • 断电情况下插入SD卡，按住控制按键，插入Type-C数据线至USB Recorder模块的Tpye-C接口（靠近控制按键的一侧），板子上电后松开按键，进入U盘模式，此时红灯进入呼吸灯状态，蓝灯快闪。待蓝灯熄灭后PC端会显示出U盘。
  • 进入U盘模式后，可通过我的电脑->U盘进行查看SD卡的内容，无需使用USB读卡器，插拔SD卡。

TTL Recorder U盘2.jpg

RTC时间设置模式

  • 断电情况下插入SD卡以及纽扣电池，将Type-C数据线接入USB Recorder模块远离控制按键一侧的Type-C接口中。按住控制按键上电，上电后松开控制按键。进入RTC时间设置模式，此时红灯进入呼吸灯状态，蓝灯不亮。
  • 打开串口调试助手，以 波特率115200，8位数据位，1位停止位，无校验位 的配置发送 AT+22+07+27+11+59+00 配置时间，此命令配置时间为2022年7月27日11点59分00秒。配置成功会返回Set Time OK: [2022-07-27 11:59:00-xxx]

TTL Recorder RTC.jpg

相关软件

串口调试助手

注意事项

  • 有打印来或者上电时蓝灯会闪烁，红灯长亮时请不要拔卡或者拔电，否则可能损坏部分数据。
  • 插拔SD卡应在模块断电后进行。
  • 模块的RTC设置只能通过用来数据通信的Type-C口发送命令进行设置。
  • 模块进入U盘模式时必须插入Type-C线至靠近控制按键的Type-C口来实现。
  • 掉电后RTC时钟保持必须安装RTC电池，电池电压在3V左右。
