产品概述

NodeMCU 是针对 ESP8266 模组而设计的一款核心开发板，该开发板延续了 NodeMCU 1.0 经典设计，引出全部 I/O 至两侧的排针，开发者可以根据自己的需求连接外设。使用面包板进行开发和调试时，两侧的标准排针可以使操作更加简单方便。

集成丰富的资料，包括 AT 指令、SDK 二次开发，UART 接口支持固件烧录，简单快捷。同时 USB 接口配合官方烧录工具也可实现固件烧录。

产品特性

• 支持 802.11b/g/n
• WiFi 频率范围 2400 ~ 2483.5MHz
• 接口类型：标准 micro USB + 2.54mm 间距排针
• 提供 UART/GPIO/ADC/PWM/I2C/I2S 接口
• 自带 R/G/B 三合一灯珠
• 集成 Wi-Fi MAC/BB/RF/PA/LNA
• 串口速率最高可达 4Mbps
• 内嵌 Lwip 协议栈
• 支持 STA/AP/STA+AP 工作模式
• 支持安卓、IOS 的 Smart Config（APP）/AirKiss（微信） 一键配网
• 支持串口本地升级和远程固件升级（FOTA）
• 通用 AT 指令可快速上手
• 支持二次开发，集成了 Windows、Linux 开发环境

主要参数

• 模块型号：NodeMCU-8266
• 尺寸：25.4mm(W)*48.3mm(H) ±0.2 mm
• 封装：DIP-30（2.54 间距标准排针）
• 频率范围：2400~2483.5MHz
• 接口：UART/GPIO/ADC/PWM/I2C/I2S/SPI
• 工作温度：-40℃ ~ 85 ℃
• 存储环境：-40 ℃ ~ 125 ℃ , < 90%RH
• 供电电压：
  • Micro USB 供电电压 4.75V~5.25V，推荐 5.0V
  • 3.0V ~ 3.6V，供电电流 >500mA，推荐 3.3V
• 串口速率：支持 110 ~ 4608000 bps ，默认 115200 bps
• 安全性：WEP/WPA-PSK/WPA2-PSK
• SPI Flash：默认 32Mbit

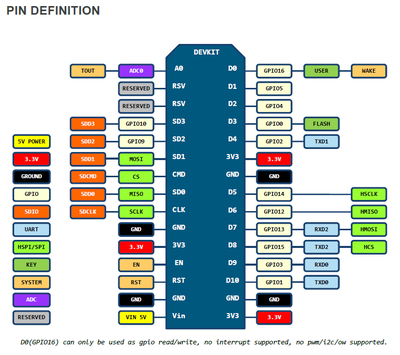

管脚定义

资源下载

• 硬件资料
• Lua固件
• 文档链接
• NodeMCU-8266规格书：中文
• 出厂默认固件：出厂默认nodemcu固件.rar
