TTL ETH

TTL ETH

基本信息 分类： UART ETH 品牌： 丢石头

功能简介 特性 TTL ETH 接口 UART接口 ETH接口

相关产品 USB ETH TTL ETH PLUS RS232 ETH PLUS RS485 ETH PLUS

产品特点

• 采用原装芯片CP9120.内部自带以太网介质传输层（MAC）和物理层(PHY)。
• 可实现串口数据和RJ45网口数据的双向透明传输。
• 支持10M，全双工/半双工自适应以太网接口，兼容 802.3 协议。
• 支持 MDI/MDIX 线路自动转换,即交叉直连网线任意连接，自动切换。
• 支持DHCP自动获取IP地址，支持 DNS 域名访问。
• 通过上位机软件、串口命令设置芯片工作模式、端口、IP 等网络参数。
• 工作模式支持 TCP CLIENT、TCP SERVER 和 UDP CLIENT、UDP SERVER 4 种模式。
• 支持 KEEPALIVE 机制。
• 串口波特率支持：300bps～ 921600bps。
• 串口通信电平：5V
• 板载三种指示灯：
  • 电源指示灯（红色）：只要电源连接正常，指示长灯亮。
  • TX发送指示灯（绿色）：RJ45网口接收数据时闪烁。
  • RX接收指示灯（蓝色）：TTL接口接收数据时闪烁。

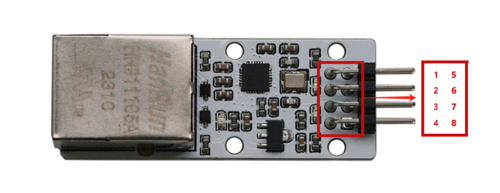

引脚说明

•
• 1.TCPS：TCP 客户端模式下，连接状态指示，低电平表示连接成功
• 2.RES：恢复出厂设置引脚，芯片上电检测，保持低电平3s则恢复出厂设置。
• 3.CFGO：串口配置模式设置引脚，内置上拉，检测到低电平时，进入串口配置模式，高电平退出配置模式
• 4.RSTI：外部复位输入引脚，低电平有效
• 5.GND：电源负极
• 6.RXD：串口数据接收端，接TTL设备的TX引脚
• 7.TXD：串口数据发送端，接TTL设备的RX引脚
• 8.5V：电源正极，接5V

产品选型

•

使用说明

默认配置

•

测试方法

与电脑直连

• 硬件连接：
  • 将TTL ETH模块的RJ45接口通过网线与计算机的网口相连。
  • 将TTL ETH模块的TTL接口通过USB转TTL模块或串口线与计算机的USB接口相连。
• 安装驱动程序：
  • 下载CH340驱动，进行安装。
• 查看模块配置：
  • 打开网络配置软件，点击 搜索设备 ，此时上方对话框内会出现搜索到的设备。双击搜索到的设备，软件下方以及右方则会出现对应设备的配置信息。
    • 注：若未出现，可点击刷新网卡后再点击搜索设备进行尝试。若仍未出现，请检查硬件连接。
    •
• 修改电脑IP地址：
  • 控制面板（文件资源管理器）->网络和 Internet->网络和共享中心->连接双击网卡->属性->Internet 协议版本 4(TCP/IPY4)->属性->使用下方的IP地址，配置好电脑的IP地址、子网掩码和默认网关后点击确认。
    • IP地址：设置为和模块同频段的IP。这里使用模块默认配置的目的IP 192.168.1.100。
    • 子网掩码：使用默认的即可。
    • 默认网关：根据IP地址设置对应的网关。
    •
    •
  • 设置完成后，可通过控制面板（文件资源管理器->网络和 Internet->网络和共享中心->连接双击网卡->详细信息，查看电脑IP是否设置成功。
    •
    •
• 通信测试：
  • 打开串口调试助手，选择对应的端口（可通过设备管理器查看）,设置好串口波特率（模块默认为9600）、停止位（默认为1）、数据位（默认为8）和校验位（默认为None）,打开串口。
    •
    • 或 ，
  • 打开网络调试助手，配置好网络参数，点击打开，建立连接。
    • 协议类型：根据模块的工作模式进行配置。此处模块默认工作模式为TCP CLIENT，故协议类型设置为TCP Server。
    • 本地主机地址：根据实际电脑IP地址进行设置。此处电脑IP为192.168.1.100。
    • 本地主机端口：根据配置模块时设置的目的端口号进行设置。此处为默认值1000。
    •
  • 分别使用网络调试助手和串口调试助手发送数据，查看另一端是否正确接收数据。
    •
    •

接入路由器

• 硬件连接：
  • 分别将TTL ETH模块的网口和电脑的网口通过网线接入同一路由器网口中。
  • 将TTL ETH模块的TTL接口通过USB转TTL模块或串口线与计算机的USB接口相连。
• 查看电脑IP地址：
  • 控制面板（文件资源管理器->网络和 Internet->网络和共享中心->连接双击网卡->详细信息->参看电脑IP(这里是192.168.0.37)
    •
    •
• 安装驱动程序：
  • 下载CH340驱动，进行安装。
• 更改模块配置：
  • 打开网络配置软件，点击 搜索设备 ，此时上方对话框内会出现搜索到的设备。双击搜索到的设备，软件下方以及右方则会出现对应设备的配置信息。
    • 注：若未出现，可点击刷新网卡后再点击搜索设备进行尝试。若仍未出现，请检查硬件连接。
    •
  • 分别修改设备IP、网关、目的IP和目的端口号，修改完成后点击配置参数设置，等待设置完成。
    • 设备IP：设置为和电脑同频段的IP。这里电脑IP为192.168.0.37，故将模块IP设置为192.168.0.200。另外设置IP地址时需注意设置的IP地址是否被占用。
    • 网关：根据IP地址设置对应的网关。
    • 目的IP：根据实际连接电脑的IP地址进行设置。这里电脑IP为192.168.0.37。
    • 目的端口号：自行修改。此处使用默认值1000。
    •
  • 配置完成后，可再次点击搜索设备，双击搜索到的设备，查看配置是否成功。
    •
• 通信测试：
  • 打开串口调试助手，选择对应的端口（可通过设备管理器查看）,设置好串口波特率（模块默认为9600）、停止位（默认为1）、数据位（默认为8）和校验位（默认为None）,打开串口。
    •
    • 或 ，
  • 打开网络调试助手，配置好网络参数，点击打开，建立连接。
    • 协议类型：根据模块的工作模式进行配置。此处模块默认工作模式为TCP CLIENT，故协议类型设置为TCP Server。
    • 本地主机地址：根据实际电脑IP地址进行设置。此处电脑IP为192.168.0.37。
    • 本地主机端口：根据配置模块时设置的目的端口号进行设置。此处为默认值1000。
    •
  • 分别使用网络调试助手和串口调试助手发送数据，查看另一端是否正确接收数据。
    •
    •

软件

• 网络调试助手
• 串口调试助手
• 网络配置软件

数据手册

• CH9120

FAQ
