产品简介

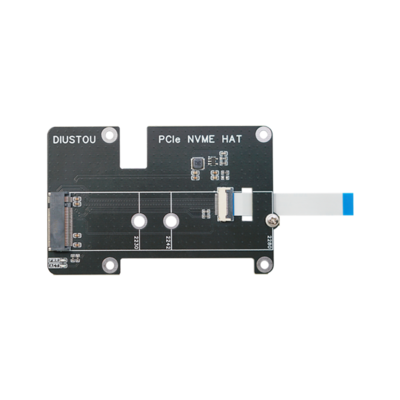

- 为 Raspberry Pi5 设计的PCIe 转 M.2 M key 转接板，兼容 2230 / 2242 / 2280尺寸的 M.2 硬盘，支持 Gen2 和 Gen3 模式，支持从 SSD 启动 PI5
产品特性
- 支持 NVMe 协议 M.2 接口硬盘协议，高速读写，工作效率高
- PCI-E×1 Gen2 或 Gen3 模式
- 仅支持PI5B
- 兼容 2230 / 2242 尺寸的 M.2 硬盘
- 板载工作指示灯，通电时PWR 长亮，读写ACT闪烁，工作状态一目了然
- HAT+设计，板载EEPROM芯片
- 板载电源监控芯片，可实时监控硬盘工作状态
- 预留风扇通风孔，为PI5风扇预留风道，增加空气流动，降低固态温度
支持从NVMe固态硬盘启动和存储扩展
SSD还可以单独用于存储扩展，系统从TF卡启动
支持2242/2230尺寸SSD
支持PClex1，支持Gen2和Gen3模式
板载电源指示器(PWR)和M.2SSD活动指示器(ACT)
扩展板的电源电路采用2A电流设计，受树莓派5的PCle接口电流限制(5V1A)限制，能够向固态硬盘提供3.3V1.5A以上的输出
通常固态硬盘的额定电流可以是2.5A、2.7A或者甚至3A，但是这些电流对应于X4模式的极限
由于树莓派 5只支持X1模式，实际使用的电流远小于额定电流，我们的设计满足了大多数硬盘的需求。
FFC长度仅为30mm:
[]支持安装官方主动散热器也支持第三方散热器
[]带ACT LED指示灯;亮:电源正常/待机，闪烁:读/写
!预留安装POE模块的空间;
[支持2230/2242/2260/2280 NVME M2 SSD盘。仅配安装2280硬盘螺丝，其他长度的硬盘安装螺丝需自备;
[可以直接从FFC PCle带为X1001扩展板供电(提供最大5W的连续功率)
基于P15的PCle接口设计
[可通过FFC排线接入PI5，直接从FFC PCle带为X1001扩展板供电(提供最大5W的连续功率)
[集成了XH2.54 5V电源连接器，如果你使用超大容量的SSD如果电流不够，可以直接使用
(ACT LED指示灯)
板载ACT LED指示灯:亮:电源正常/待机，闪烁:读/写
使用说明
安装说明
FAQ
|
