Weighing Scale Sensor
来自丢石头百科
| ||||||||||||||||||||||
| ||||||||||||||||||||||
| ||||||||||||||||||||||
| ||||||||||||||||||||||

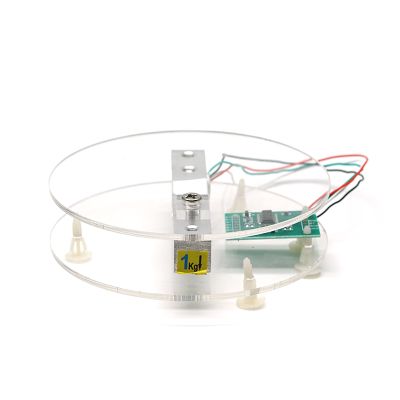

产品概述
实验电子秤、邮政电子秤、厨房电子秤等一般选用双孔悬臂平行梁应变式称重传感器。它的特点是: 精度高、易加工、结构简单紧凑、抗偏载能力强、固有频率高。
测量原理
- 应变式力传感器的受力工作原理如图所示
- 将应变片粘贴到受力的力敏型弹性元件上, 当弹性元件受力产生变形时,应变片产生相应的应变, 转化成电阻变化。将应变片接成电桥，力引起的电阻变化将转换为测量电路的电压变化,通过测量输出电压的数值, 再通过换算即可得到所测量物体的重量
- 电桥的四个臂上接工作应变片，都参与机械变形，同处一个温度场，温度影响相互抵消,电压输出灵敏度高。当 4 个应变片的材料、阻值都相同时，可推导出以下公式：
产品参数
使用说明
平行梁式称重传感器使用时要按悬臂梁方式安装。传感器的变形量是很微小的，在安装、使用过程中要特别注意，不要超载。如果在外力撤除后不能恢复原形状，发生塑性变形，则传感器就损坏了。传感器有四根线连接外电路，具体安装方式如下：
- 红线为电源正极输入
- 黑线为电源负极输入
- 白线为信号输出电压负极
- 绿线为信号输出电压正极
