交叉开关的使用说明

<tbody></tbody>

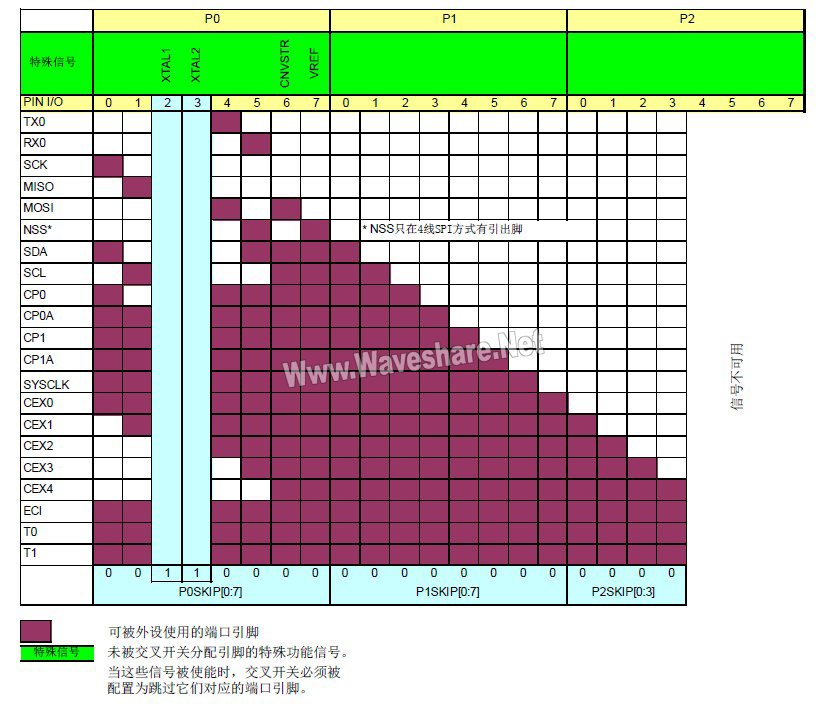

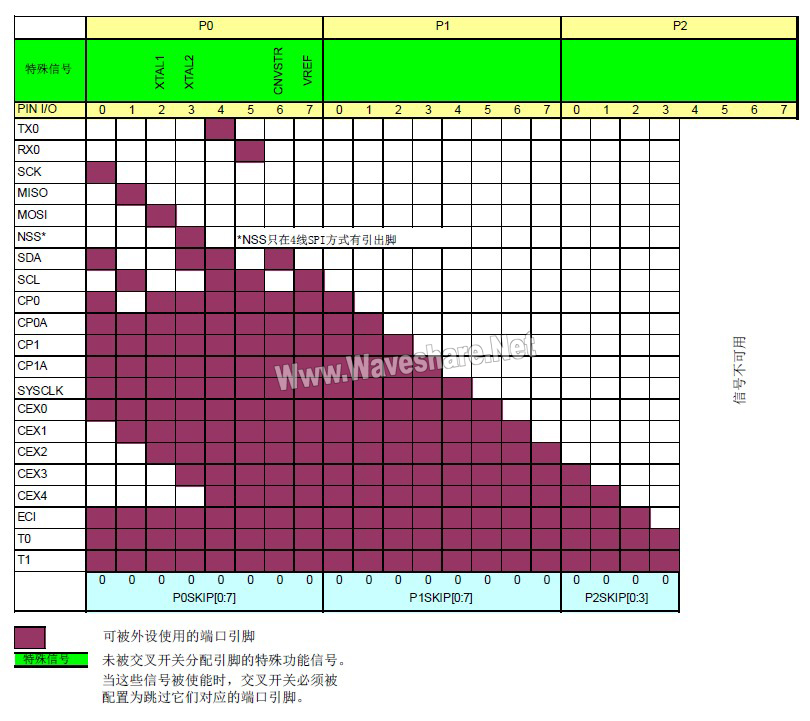

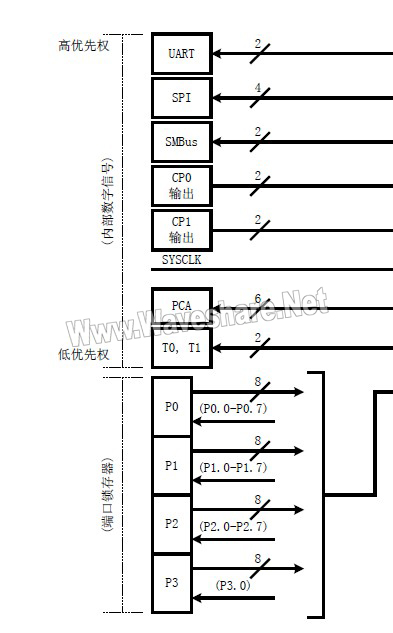

以C8051F320为例，优先权交叉开关（如下图）为每个I/O功能分配优先权，从优先权最高的UART0开始。当一个数字资源被选择时，尚未分配的端口引脚中的最低位被分配给该资源（UART0总是使用引脚4和5）。如果一个端口引脚已经被分配，则交叉开关在为下一个被选择的资源分配引脚时将跳过该引脚。此外，交叉开关还将跳过在PnSKIP寄存器中被置'1'的那些位所对应的引脚。PnSKIP寄存器允许软件跳过那些被用作模拟输入、特定功能或GPIO的引脚。 注意：如果一个端口引脚被一个外设使用而不经过交叉开关，则该引脚在PnSKIP寄存器中的对应位应被置'1'。这种情况适用于P0.7（如果使用VREF）、P0.3和/或P0.2（如果外部振荡器电路被使能）、P0.6（如果ADC被配置为使用外部转换启动信号CNVSTR）和任何被选择为ADC或比较器输入的引脚。交叉开关跳过那些已经被分配的引脚，移向下一个未被分配的引脚。图一列出了没有引脚被跳过（P0SKIP, P1SKIP, P2SKIP = 0x00）的优先权交叉开关译码表；图二列出了XTAL1(P0.2)脚和XTAL2(P0.3)脚被跳过情况下（P0SKIP = 0x0C）的交叉开关优先权译码表。<tbody></tbody> 图一：晶振端口未被跳过 <tbody></tbody> 图二：晶振端口未被跳过 交叉开关配置的优先列表如下 下面将举例说明其运用方法： A先生使用外部晶振同时使用SPI，原本SPI的MOSI与NSS位是在P0.2与P0.3但由于A先生使用外部晶振，而外部晶振是固定在P0.2与P0.3，因此SPI的MOSI与NSS位只能往后推移，由图二可得，最近的位置为P0.4与P0.5。在配置完成后各功能所对应的引脚为，SPI:SCK→P0.0，MISO→P0.1，MOSI→P0.4，NSS→P0.5；晶振位：XTAL1→P0.2，XTAL2→P0.3 代码如下：  /***外部12M晶振设置***/ unsigned char i; P0SKIP |= 0x0C; P0MDIN &= ~0x0C; OSCXCN |= 0x67; for(i=0;i<255;i++); //Wait 1ms for initialization while((OSCXCN & 0x80) == 0); CLKSEL |= 0x01; OSCICN = 0x00; /***SPI初始化设置***/ XBR0 |= 0x02; P0SKIP |= 0x80; P0MDOUT |= 0x31; SPI0CFG = 0x40; SPI0CN = 0x01; SPI0CKR = 0x05; 注：若需要了解更多型号的信息，请查看各型号的 PDF 。
