使用AT24Cxx扩展C8051F EEPROM

来自丢石头百科
<tbody></tbody>
<tbody></tbody>
系统功能

　　 使用AT24Cxx扩展C8051F EEPROM。


<tbody></tbody>
硬件设计

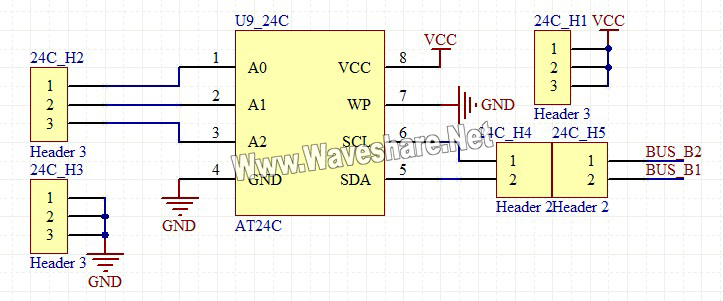

C8051F 3 5.jpg 使用AT24Cxx扩展C8051F EEPROM电路原理图


<tbody></tbody>
软件设计

下面部分从TXT拷出，拷到网页，代码部分缺省了很多空格，比较凌乱，请谅解！ I2C(SMBus)详细程序请查看<a class="Blue_2_12px_" href="https://wiki.diustou.com/article/C8051F-4-3-4.htm" style="color: rgb(7, 66, 184);" target="_blank">C8051F I2C(SMBus)程序 。

//目标系统: 基于C8051F单片机 //应用软件: Silicon IDE / Keil

/*01010101010101010101010101010101010101010101010101010101010101010101

实验内容： 写入一些测试数据进EEPROM，再读出，使用P2口与LED相连，观测是否与写入一致

硬件连接： 将P2口与8位LED指示灯相连。 DVK501(AT24CxxPrlPort)    F320 EX                            VCC    ---------   VCC                            GND   ---------   GND                            SDA    ---------   P1.0                              SCL    ---------   P1.1

注意事项： （1）若有加载库程序，请将光盘根目录下的“library”下的“C8051F”文件夹拷到D盘 （2）请详细阅读：光盘根目录下的“说明书首页.htm”里的相应产品说明

10101010101010101010101010101010101010101010101010101010101010101010*/

  1. define _DVK501_F320_EX_
  2. include <c8051f320.h>
  3. include <../../../../library/C8051F/ws_clock.h>
  4. include <../../../../library/C8051F/ws_delay.h>
  5. include <../../../../library/C8051F/ws_iic_port.h>
  6. include <../../../../library/C8051F/ws_at24cxx.h>

void main(void) { uchar *pRdDat; PCA0MD &= ~0x40; // Clear watchdog timer enable clock_external(); // Set oscillator in external,the clock is 12M delay_ms(100); Check_SDA();  XBR1 = 0x40; // Enable crossbar and weak pull-ups SMBus_Init(); Enb_Interrupt(); Write_AT24Cxx(0x00,'P'); Read_AT24Cxx(0x00,pRdDat); P2 = *pRdDat;

while(1); } void Write_AT24Cxx(uchar adr,uchar WrData) {  SMBus_Write(0xA0,adr,WrData,2); } void Read_AT24Cxx(uint adr,uchar *RdData) { SMBus_Write(0xA0,adr,0,1); SMBus_Read(0xA1,RdData,1);

}
<tbody></tbody>
系统调试

观察读出的EEPROM数据与写入EERPOM的数据是否一致，用LED作为显示。
