开发板： Open3S250E

下载器： Platform_Cable_USB

以下配置芯片皆以XC3S250E为例，配置下载器以Platform Cable USB为例,配置时要选对应的芯片型号与下载器 1，点击Xilinx ISE,如下图:


2， 打开Open3S250E下的verilog\LED\目录下的"LED4.xise"工程(用户可打开任意其他的工程,这里以本开发板LED程序做示例),如下图:

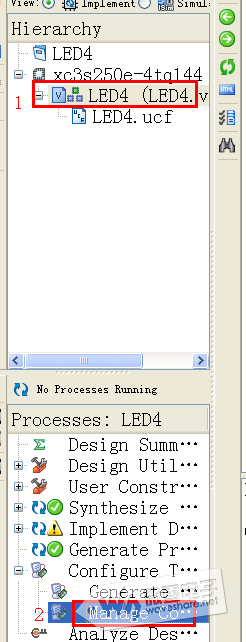

3 ,先选中"1"处,再双击"2"处,如下图:

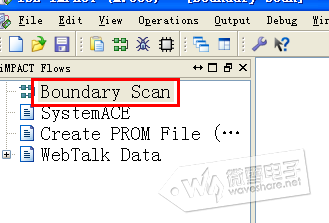

4，在弹出的栏目双击Boundary Scan选项,如下图:

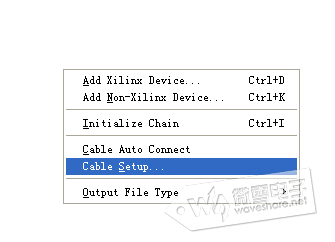

5，先左键点击空白处,然后右键选择Cabel Setup,如下图:

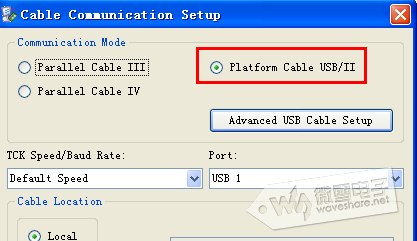

6，选择相应的下载方式:

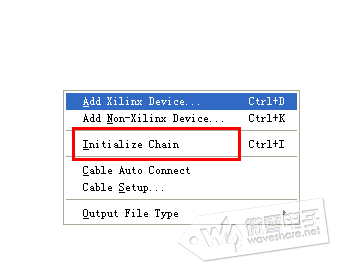

7， 继续先左键点击空白处,然后右键:

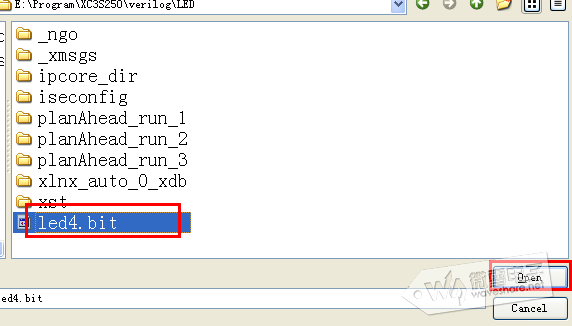

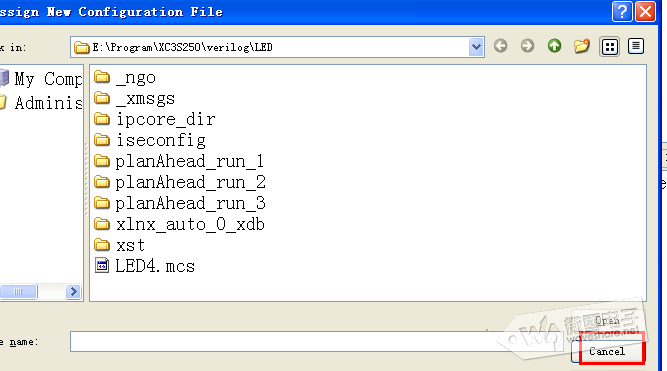

8，选择烧写文件,如下图:

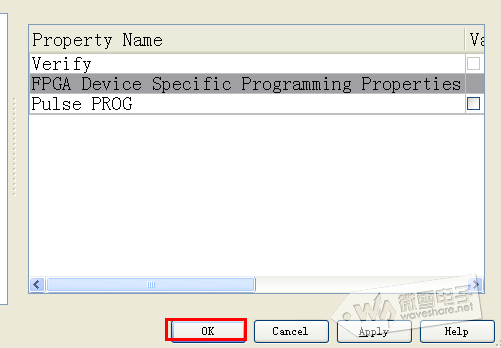

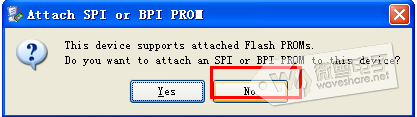

9，按照下图操作:






10，点击鼠标右键,选择Program开始下载,按照如下图操作:
