基于STM8的电容触摸式按键软件库介绍

<tbody></tbody>

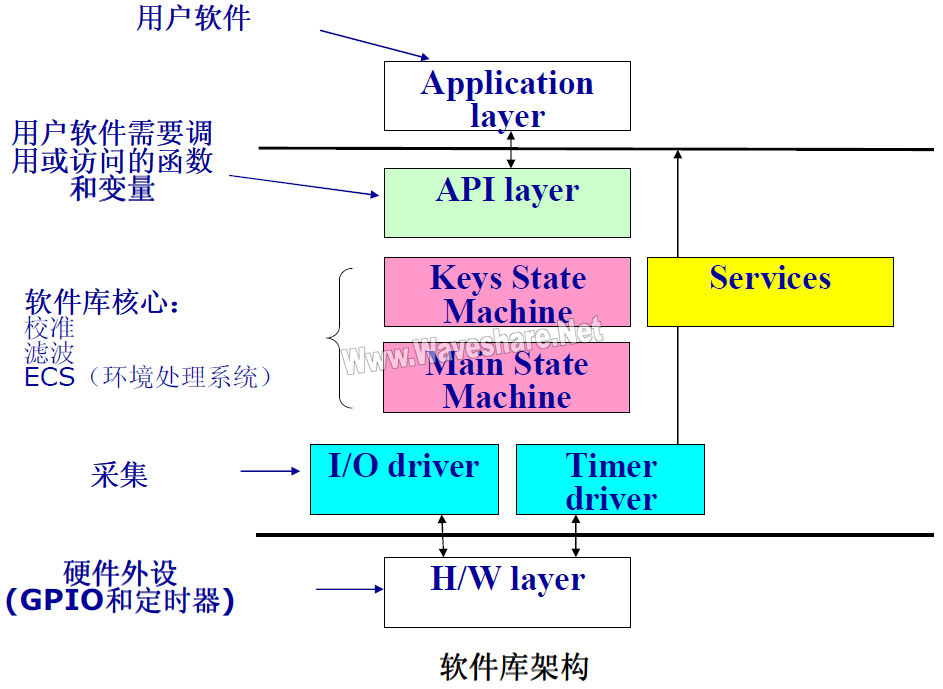

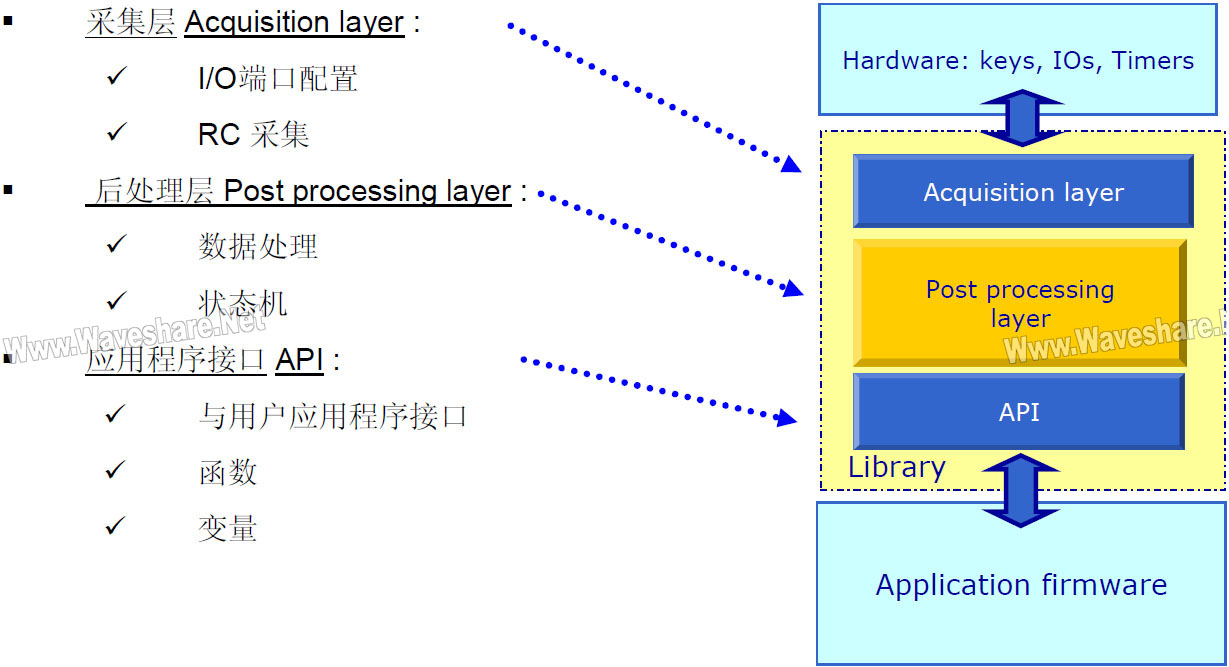

STM8S系列触摸按键软件库基本结构如下图所示，分成下面几个部分： （点击图片放大） 基于上述软件库架构1） 用户软件通过API接口调用相应的函数启动按键信号采集，通过访问相应的变量来获得按键 的状态，以及通过对一些控制变量的配置来修改触摸式按键的工作参数。 2） 后处理部分是STM8S系列软件库的核心部分，包含了一些列的校准，滤波算法。通过ECS （环境处理系统）的处理，达到环境自适应的功能。 3） 采集部分主要通过对IO口以及定时器的控制来获得按键的充放电时间。 （点击图片放大）<a class="Blue_2_12px_" href="http://www.st.com/mcu/modules.php?name=mcu&file=familiesdocs&FAM=118" style="color: rgb(7, 66, 184); font-family: Arial, Helvetica, sans-serif;" target="_blank">触摸感应软件库说明文档和文件下载
