产品特性：
| 驱动芯片 |
HX8347D
|
| 支持接口 |
SPI
|
| 分辨率 |
320 *240
|
| 显示尺寸 |
57.6mm*43.2mm
|
| 外形尺寸 |
73.3mm*55.3mm
|
| 颜色 |
RGB ,65K彩色
|
| 触摸方式 |
四线电阻式
|
应用案例：
数码相框，画板，电子书，MP3播放器等。
使用说明：
模块接口
| 标识 |
描述
|
| SCLK |
SPI时钟
|
| MISO |
SPI主机输入从机输出信号
|
| MOSI |
SPI主机输出从机输入信号
|
| LCD_CS |
LCD片选信号
|
| LCD_BL |
LCD背光信号
|
| LCD_DC |
LCD命令信号
|
| SD_CS |
SD卡片选信号
|
| TP_CS |
XPT2046片选信号
|
| TP_IRQ |
XPT2046中断输出信号
|
| 5V |
5V电源输入
|
| GND |
地线
|
硬件配置

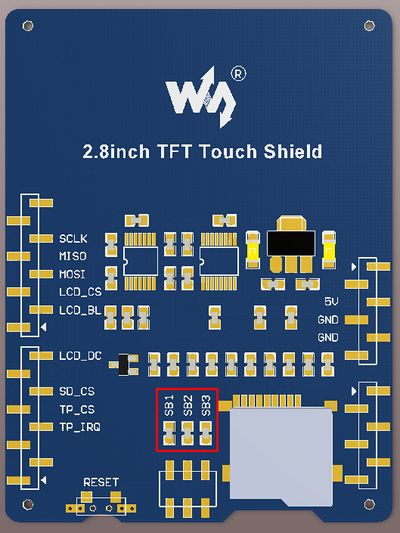

- Arduino主板带有ICSP接口时，显示模块上的SB1，SB2，SB3保持开路。
- Arduino主板没有ICSP接口时，显示模块上的SB1，SB2，SB3需要分别焊上0R电阻，保持短路。
实验演示
本模块提供分别基于Arduino UNO和XNUCLEO-F103RB的实验例程。
Arduino效果演示
1) 把光盘\code\Arduino\lib下的库复制到Arduino的\Arduino\libraries目录下。
2) ShowImage显示图片实验前，把光盘中PICTURE文件夹中的图片复制到SD卡根目录。
3) 使用Arduino IDE打开code\Arduino\ShowImage目录下的工程，烧写程序到Arduino开发板即可显示。
4) 触摸屏实验前，必须根据显示提示校准触摸屏。打开\code\Arduino\TouchPanel目录下的工程，烧写程序，运行的时候会提示：
Please use the stylus click the cross on the screen. The cross will always move until the screen adjustment is completed.
5) 根据提示，点击屏幕上的红色+号，直到校准完毕。
6) 点击LCD右上角的CLEAR，清除显示。
STM32效果演示
1) ShowImage显示图片实验前，把光盘中PICTURE文件夹中的图片复制到SD卡根目录。将LCD插上Nucleo或者Xnucleo系列开发板。
2) 使用KEIL打开code\STM32\...\ShowImage目录下的工程，烧写程序到Nucleo或者Xnucleo系列开发板，LCD会依次显示4张图片。
3) 触摸屏实验前，必须根据显示提示校准触摸屏。打开\code\STM32\...\TouchPanel目录下的工程，烧写程序，运行的时候会提示：
Please use the stylus click the cross on the screen. The cross will always move until the screen adjustment is completed.
4) 根据提示，点击屏幕上的红色+号，直到校准完毕。
5) 点击LCD右上角的CLEAR，清除显示。
注：图片的格式：240*320, 24bit, bmp。SD卡格式：FAT
