ATmega168 低频晶体振荡器

来自丢石头百科

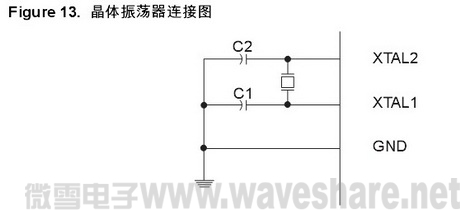

为了使用32.768 kHz 钟表晶体作为器件的时钟源,必须将熔丝位CKSEL 设置为“1001”以选择低频晶体振荡器。晶体的连接方式如Figure 13 所示。通过对熔丝位CKOPT 的编程,用户可以使能XTAL1 和XTAL2 的内部电容,从而去除外部电容。内部电容的标称数 值为36 pF。

M48PDF P24 1.jpg

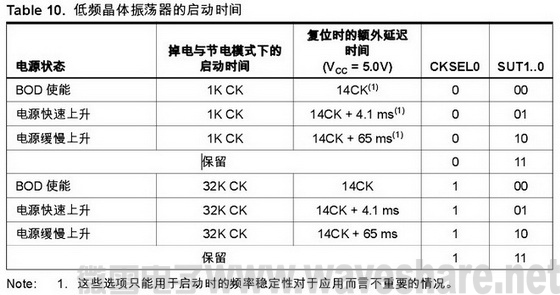

选择了这个振荡器之后,启动时间由熔丝位SUT 确定,如Table 10 所示。 M48PDF P27 1.jpg
