Adjustable Resistors Pack

来自丢石头百科
Adjustable Resistors Pack

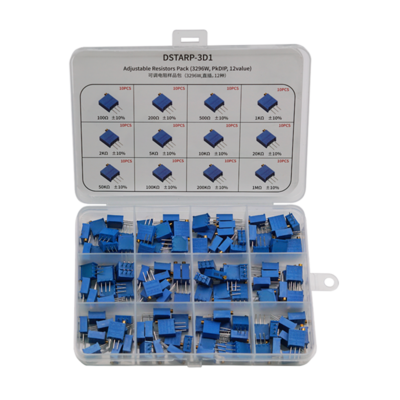

Adjustable Resistors Pack 示意图.png
基本信息

分类: 元件

品牌: 丢石头

功能简介
特性
  • 3296W多圈精密可调电阻

接口

接口

相关产品

{{{related}}}

产品说明

  • 电位器是具有三个引出端、阻值可按某种变化规律调节的电阻元件。电位器通常由电阻体和可移动的电刷组成。当电刷沿电阻体移动时,在输出端即获得与位移量成一定关系的电阻值或电压。
  • 电位器既可作三端元件使用也可作二端元件使用。后者可视作一可变电阻器,由于它在电路中的作用是获得与输入电压(外加电压)成一定关系的输出电压,因此称之为电位器。。

产品规格

  • Adjustable Resistors Pack 产品规格.png

阻值说明

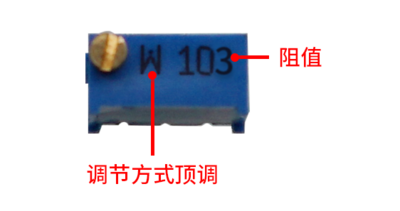

  • Adjustable Resistors Pack 阻值说明1.png
    • 3296代表型号,W代表调节方式顶调,103代表标称阻值,即10后面再加3个0,合计为103==10*10的3次方=10000Ω=10KΩ,以此类推:
      • 203=20*10的3次方=20*1000Ω=20000Ω=20KΩ.
      • 202=20*10的2次方=20*100Ω=2000Ω=2KΩ,
      • 201=20*10的1次方=20*10Ω=200Ω,
      • 200=20*10的0次方=20*1Ω=20Ω。

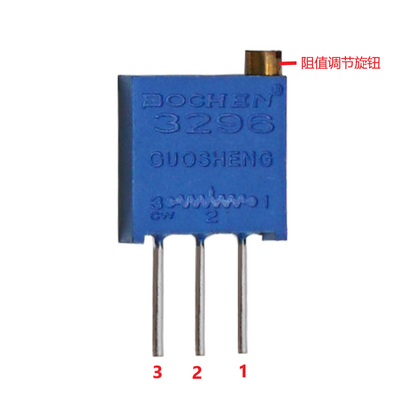

  • Adjustable Resistors Pack 阻值说明2.png
    • 12之间的阻值+23之间的阻值=13之间的阻值=电阻器的标称值±误差。
    • 顺时针调节旋钮,12之间阻值升高,23之间阻值下降。
    • 逆时针调节旋钮,12之间阻值下降,23之间阻值升高。
    • 注:在将电位器接入电路前应先调节旋钮使得12之间的阻值或23之间之间的阻值大于0,避免损伤电位器的滑动端。

产品尺寸

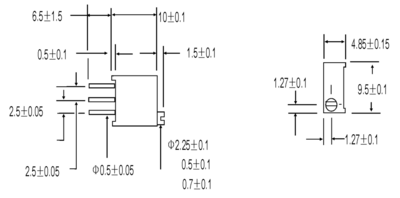

  • Adjustable Resistors Pack 产品尺寸.png

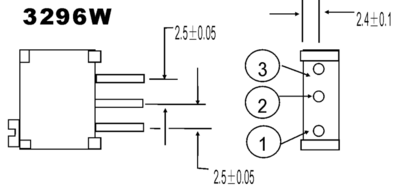

  • Adjustable Resistors Pack 产品尺寸1.png

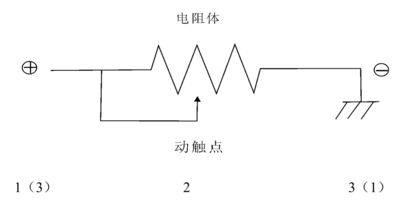

  • Adjustable Resistors Pack 产品尺寸2.png
