Arduino实验二十九：MAX7219点阵实验

来自丢石头百科

模块介绍

模块说明

MAX7219 是一种集成化的串行输入/输出共阴极显示驱动器,它连接微处理器与8位数字的7段数字LED显示，也可以连接条线图显示器或者64个独立的LED。其上包括一个片上的B型BCD编码器、多路扫描回路，段字驱动器，而且还有一个8*8的静态RAM用来存储每一个数据。只有一个外部寄存器用来设置各个LED的段电流。一个方便的四线串行接口可以联接通用的微处理器。每个数据可以寻址在更新时不需要改写所有的显示。MAX7219同样允许用户对每一个数据选择编码或者不编码。整个设备包含一个150μA的低功耗关闭模式，模拟和数字亮度控制，一个扫描限制寄存器允许用户显示1-8位数据，还有一个让所有LED发光的检测模式。

参数说明

  • 单个模块可以驱动一个8*8共阴点阵
  • 模块工作电压：5V
  • 模块尺寸：5cm X 3.2cm X 1.5cm
  • 带4个固定螺丝孔，孔径3mm，可使用M3铜柱固定
  • 模块带输入输出接口，支持多个模块级联

实验说明

实验现象

  • 模块上电循环显示图案。

注意事项

  • 接线的时候，注意方向，在IN的方向接线（输入）
  • LED的方向也要注意，如果显示不正常，请转变下安插的方向。

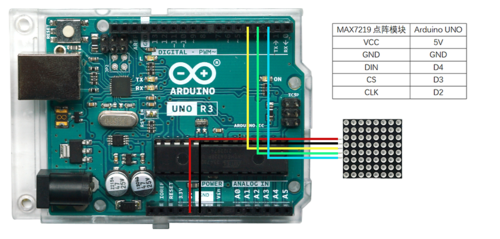

电路连接

  • Arduino实验二十九：MAX7219点阵实验 接线1.png

主要程序

   byte b8[8]= {0x3C,0x00,0x00,0x00,0x00,0x18,0x3C,0x18};
//Moving car
    printByte(b1);
    delay(50);
    printByte(b2);
    delay(50);
    printByte(b3);
delay(50);
................
