Arduino实验十九：SW-18010P振动传感器实验

来自丢石头百科

模块介绍

模块说明

采用常开高灵敏度震动开关SW-18010P。开关在静止时为开路OFF状态，当受到外力碰触而达到相应震动力时,或移动速度达到适当离(偏)心力时，导电接脚会产生瞬间导通呈瞬间ON状态;当外力消失时,开关恢复为开路OFF状态。可用于各种震动触发作用，报盗报警，智能小车，电子积木等。传感器特设M3固定安装孔，调节方向与固定方便易用，使用宽电压LM393比较器，信号干净，波形好，驱动能力强，超过15mA，配可调精密电位器调节灵敏度。

参数说明

SW-18010P Vibration Sensor 引脚说明.png

  • 工作电压为3.3V - 5V。可直接与5V单片机或3.3V单片机连接使用。
  • 输出形式为数字量输出（0和1），本模块的模拟量输出为空脚。
  • 灵敏度可调（通过灵敏度调节电位器）
    • 调节方式：将模块轻放桌面上，调节板上蓝色电位器，直到板上开关指示灯亮，然后稍微回调电位器，让开关指示灯灭，再用手敲打桌面，使震动传感器有震感，此时，开关指示灯再会到亮状态。震动停止，开关指示灯也会灭。这个现象就是说明，震动可以触发模块，从而使开关指示灯点亮。

实验说明

实验现象

  • 当检测到模块振动时，板载LED点亮，当没有检测到模块振动时，板载LED熄灭。

电路连接

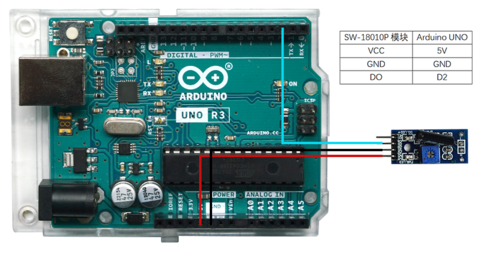

  • Arduino实验十九：SW-18010P振动传感器实验 接线1.png

主要程序

  hzState = digitalRead(hzPin);
  if(hzState == LOW)
  {
    digitalWrite(ledPin, HIGH);
  }
  else
  {
    digitalWrite(ledPin, LOW);
  }
