Arduino实验十二:火光/火焰传感器实验实验

来自丢石头百科

模块介绍

模块说明

火焰传感器利用特制的红外线接收管通过捕捉火焰中的红外波长来检测火焰,可以检测火焰或者波长在760nm~1100nm范围内的光源或热源,探测角度为60度左右,其中红外光波长在940纳米附近时,其灵敏度达到极限。传感器特设M3固定安装孔,调节方向与固定方便易用,使用宽电压LM393比较器,信号干净,波形好,驱动能力强,超过15mA,配可调精密电位器调节灵敏度。

电路说明

火光火焰传感器模块 原理图.png 火光火焰传感器模块 示意图2.png

  • 引脚说明
  1. VCC:工作电压,外接3.3V-5V电压
  2. GND:外接GND
  3. DO:数字量输出口(输出0和1)
  4. AO:模拟量输出口(可连接AD模块)
  • 当环境火焰光谱或者光源达不到设定阈值时,DO口输出高电平;当外界环境火焰光谱或者光源超过设定阈值时,DO口输出低电平;模块数字量输出DO可以与单片机直接相连,通过单片机来检测高低电平,由此来检测环境的温度改变;数字量输出DO也可以直接驱动继电器模块,由此可以组成一个火焰开关模块;模拟量输出AO口可以和AD模块相连,通过AD转换,可以获得环境温度更精准的数值。
  • 接好VCC和GND,模块的电源指示灯会亮,将模块放置桌面上,在没有火焰光谱情况下,如板子开关指示灯亮,则调节蓝色电位器,直到开关指示灯灭;然后对着火焰传感器最前端约30cm处打开打火机或光照,会发现板上开关指示灯亮,然后熄灭打火机或光照,则开关指示灯会灭。

实验说明

实验现象

  • 当模块检测到有红外光时,LED点亮;当没有检测到红外光时,LED熄灭。

电路连接

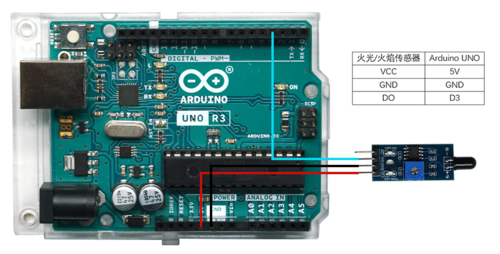

  • Arduino实验十二:火光火焰传感器实验 接线2.png

主要程序

  val=digitalRead(buttonpin);//将数字接口3的值读取赋给val
  if(val==LOW)//当火焰传感器检测有信号时,LED 闪烁
  {
    digitalWrite(Led,HIGH);
  }
  else
  {
    digitalWrite(Led,LOW);
  }
