Arduino实验十八:KY-020倾斜传感器实验

来自丢石头百科

模块介绍

模块说明

KY-020 倾斜开关模块由一个10kΩ电阻器和一个具有双向导电性的金属球开关组成,该开关根据倾斜程度来打开/关闭电路。它不测量倾斜角。当电路向侧面倾斜时,只要以足够的力和倾斜度移动电路,即可激活内部的球开关,从而使电路闭合。以输出低电平电压信号。倾斜传感器模块可和arduino模块数字13接自带LED搭建简单电路,制作倾斜指示灯。利用数字13接口自带的LED, 倾斜开关传感器接口访问数字,当倾斜传感器感测到有按键信号时,LED亮。

引脚说明

  • KY-020 Tilt Switch 引脚说明.png
  • 1脚:地线(-)
  • 2脚:电源线(中间),工作电压为5V
  • 3脚:信号线(S),当电路发生倾斜时,输出低电平

实验说明

实验现象

  • 当检测到模块倾斜时,板载LED点亮,当没有检测到模块倾斜时,板载LED熄灭。

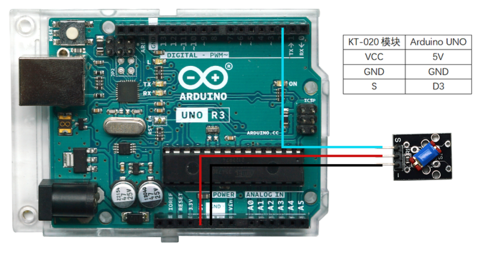

电路连接

  • Arduino实验十八:KY-020倾斜传感器实验 接线1.png

主要程序

  val = digitalRead(buttonpin);//数字接口将被赋值为3以读取val
  if(val == LOW)//当倾斜传感器检测到开关时的信号时,LED闪烁
  {
    digitalWrite(Led,HIGH);
  }
  else
  {
    digitalWrite(Led,LOW);
  }
