DFU-Download

操作步骤：

• 1、安装软件
• 2、安装驱动
• 3、转换文件
• 4、下载程序
• 5、软件工具下载

1、安装软件

• 1. 安装 DFU 功能软件

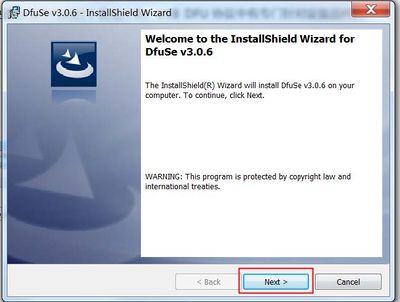

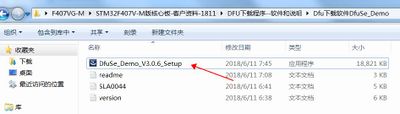

• 打开安装软件：

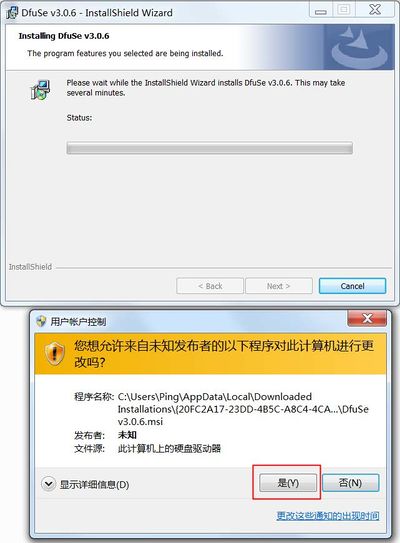

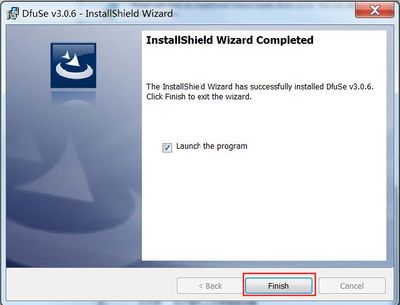

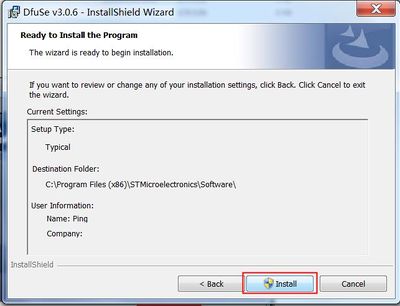

• 选择一下一步，一直到安装完成

2. 安装 STM32 DFU 模式驱动

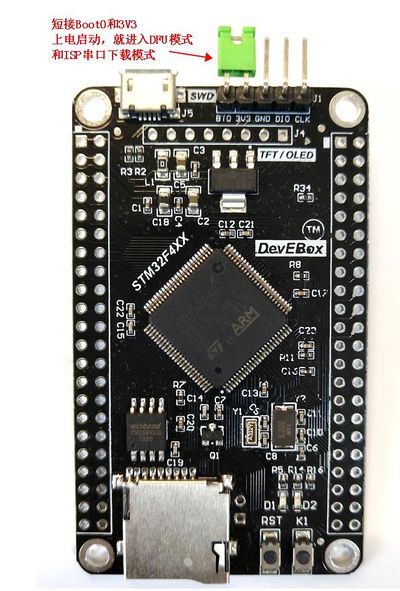

• 以STM32F407 板子为例进入DFU 模式：将STM32 板的Boot0 接到3V3 上，STM32 启动，会自动进入到DFU 模式，短接方式：用短路跳线帽或者杜邦线短接，其他方式客户可以自己选择方便的方式）。

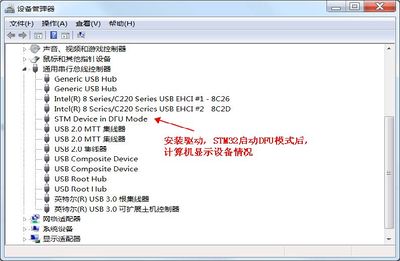

• USB 插电脑的USB 接口上，如果电脑上已经安装过DFU 的驱动程序，就可以看到设备管理器里面有的DFU 设备。如果电脑上未安装过驱动，按照下面的操作安装驱动。

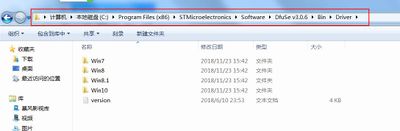

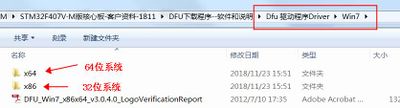

• 将STM32 板的电脑装上DFU 驱动， DFU 驱动程序在软件安装目录下（资料目录下也有准备好的DFU驱动）：

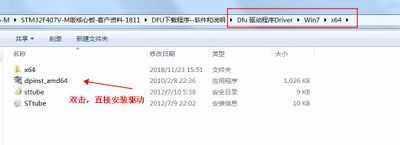

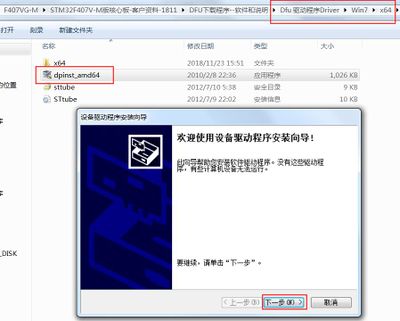

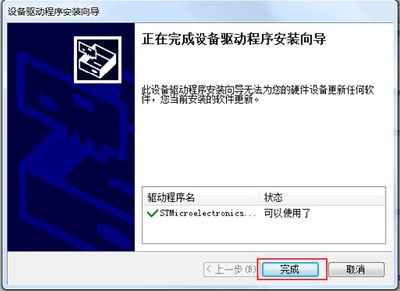

• 选择不同的的系统对应的驱动，直接安装驱动，例如，win7 的64 位系统选择

3、DFU模式下载程序

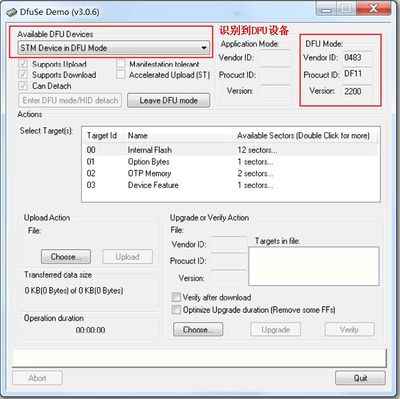

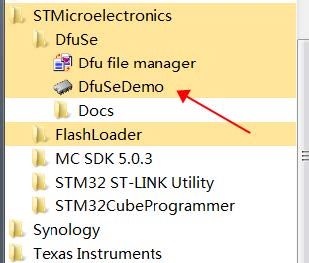

• 安装过USB 驱动，计算机识别到STM32 DFU 设备后，打开DFU 软件，就可以看到设备已经被DUF 软件识别到：

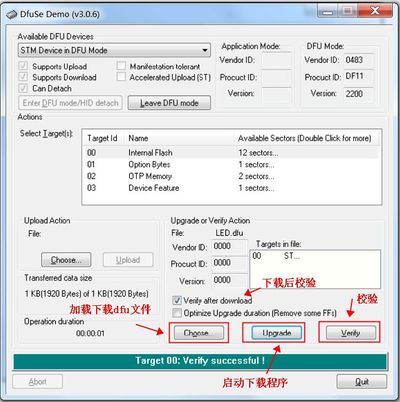

• DFU 设备被系统识别后，软件可以进行下载操作了，选择上“下载后校验”，选择一个转换好的.duf文件（.dfu 文件是怎么获得的，后面文档会有介绍），加载.dfu 文件后，点下载程序按钮，看到进度条提示完成后，就完整了更新板子程序的操作。然后，断开短接Boot0 和3V3 的短路帽，按板子上的复位按键，就可以启动运行刚才通过软件下进去的应用程序。

• 特别注意：更新板子程序的操作。然后，断开短接Boot0 和3V3 的短路帽，按板子上的复位按键，就可以启动运行刚才通过软件下进去的应用程序。

4、DFU文件的转换

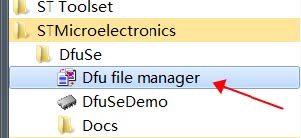

• MDK 软件无法直接生成.dfu 文件，需要将MDK 软件编译后生成的.hex 文件，通过DFU 软件自带的转换工具软件将 .hex 文件转换成DFU 模式可以下载的.dfu 文件。通过转换软件，将下载程序 .hex 格式的转换成 .dfu 格式的。找到格式转换软件

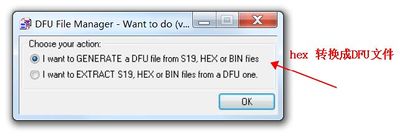

• 打开软件，选择转换模式

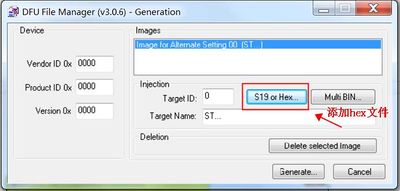

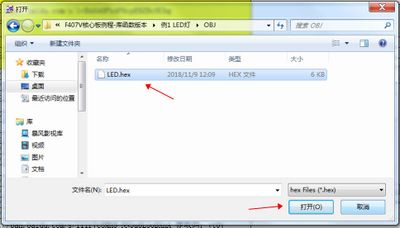

• 加载一个例程产生的hex 文件

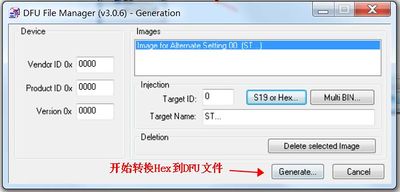

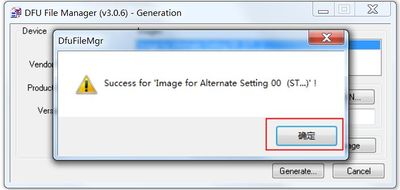

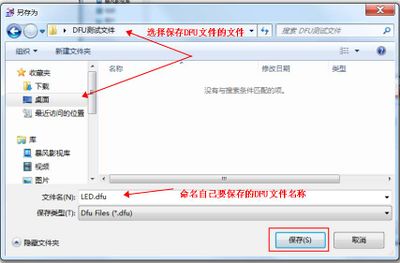

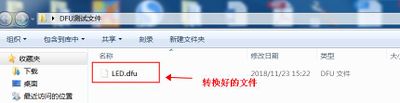

• Hex 转换DFU 文件完成

相关文件

• DFU相关下载

FAQ

问题： 使用 STM32 ST-LINK Utility，程序无法正常下载。报错 Can not connect to target! Please select "Connect Under Reset" mode from Target->Settings menu and try again.

答复： Target --> Settings --> Mode 选择 Connect Under Reset 如果使用此方法仍然无法下载，则尝试按住开发板的 Reset 键，再点击连接，再松开 Reset 键。

问题： 在keil中，程序可以正常下载和运行，但调试时却出现类似如下的错误？ Cannot access Memory Error while accessing a target resource. The resource is perhaps not available or a wrong access was attempted. *** error 57: illegal address (0x08000000)

答复： 在Options for Target --> Debug --> Settings --> Debug --> Download Options对话框中取消勾选Download to Flash选项。

问题： 使用STLINK-V3SET时，用keil软件能识别到下载器，能读到芯片ID，但是报以下错误？

答复： 查看下keil版本号，至少要5.25才能使用。

问题： 如何在ST官网下载STVP软件？

答复： 打开STVP下载链接： http://www.st.com/content/st_com/en/products/development-tools/software-development-tools/stm32-software-development-tools/stm32-programmers/stvp-stm32.html 找到“Get Software”获取软件 点击同意协议 填写姓名（拼音），邮箱地址，打勾，点击“download”下载之后，ST会发一份链接到你邮箱，点击链接，重复“第一步”，即可下载软件。

问题： 使用 Keil 下载程序的时候，报错 ST-LINK USB communication error

答复： 情况一：可能是接线错误。检查一下管脚连接，使用 SWD 方式下载程序的时候，必须保证 1 脚接入了 3.3V 或者 5V，用于给 ST-Link 提供参考电压。ST 官方的 ST-Link 必须输入参考电压（而不是用于输出），和市场上的其他版本 ST-Link 有所区别。 情况二：可能是固件版本过低，请尝试升级固件。将 ST-Link 连接上电脑之后，使用这个工具升级固件：文件:ST-LinkUpgrade.zip
