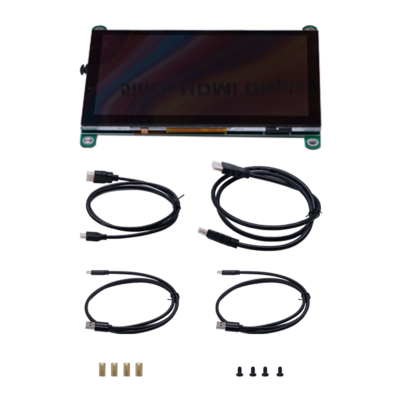

| Display (800×480, 5inch, TN, HD, C)
|
|
|
|
|
|
|
|
|
功能简介
|
|
|
| 特性
|
- 屏幕尺寸: 5inch
- 物理分辨率: 800px×480px
- 额定功率:
|
| 接口
|
HDMI接口
USB接口
|
|
|
|
|
|
|
相关产品
|
|
|
- Display (1024×600, 7inch, IPS, HD, C)
- Display (1024×600, 10.1inch, IPS, HD, C)
- Display (800×480, 5inch, TN, HD, C)
|
|
|
产品特点
- 5inch显示器，硬件分辨率800×480，可通过软件配置分辨率
- TN 宽视角面板，色彩鲜艳
- 带电容触摸屏，USB触摸，免驱
- 带背光开关，可单独关闭背光
- 兼容Raspberry Pi、BB Black、Banana Pi等微型电脑
- 可作为普通的HDMI显示屏使用，用于连接电脑、电视盒、Microsoft Xbox360、SONY PS4、Nintendo Switch等设备
- 用于树莓派可以支持的系统：Raspbian, Ubuntu, Kodi, Win10 IOT，单点触控，免驱
- 用于做桌面显示器，可支持Windows7, Windows8, Windows10,Windows11系统，五点触控，免驱
- 通过CE、RoHS认证
产品参数
- 屏幕尺寸: 5inch
- 物理分辨率: 800px×480px
- 额定功率: 0.62A*5V
- 显示区域：108mm*64.8mm
- 外形尺寸: 120mm*75.8mm
接口功能
- 1、 HDMI 接口：用于连接主板和 LCD 显示屏进行HDMI传输
- 2、 USB 供电接口：用于屏幕供电，当屏幕出现显示不稳定时可同时连接2和3接口进行供电。
- 3、 USB 触摸接口：用于供电和触摸输出，当屏幕出现显示不稳定时可同时连接2和3接口进行供电。
- 4、 背光电源开关：上下波动时可控制屏幕背光亮度，轻按此按键可控制屏幕背光打开和关闭，可节省功耗。
安装方法
Raspbian系统
修改配置文件
- 从官方下载最新镜像
- 按官方教程步骤安装好系统
- 打开Micro SD卡根目录的config.txt文件并在文件末端加入以下代码，保存并安全弹出Micro SD卡:
max_usb_current=1
hdmi_force_hotplug=1
config_hdmi_boost=7
hdmi_group=2
hdmi_mode=87
hdmi_drive=1
display_rotate=0
hdmi_cvt 800 480 60 6 0 0 0
- 将Micro SD卡插入树莓派，将HDMI线和USB线连接树莓派和LCD,即可正常使用。
Windows桌面系统
- 使用HDMI连接线将电脑HDMI输出信号连接至LCD的HDMI接口;
- 将Type-C 数据线一端连接LCD的USB Touch接口(两个USB任意一个均可)，另一端连接至电脑的USB端口。
选型列表
| 型号 |
分辨率 |
显示接口 |
面板材质 |
触摸类型 |
触摸接口 |
扬声器 |
音频输出
|
| 0.96inch LCD Module |
80x160 |
SPI |
TFT |
- |
- |
- |
-
|
| 1.3inch LCD HAT |
240x240 |
SPI |
IPS |
- |
- |
- |
-
|
| 1.3inch LCD Module |
240x240 |
SPI |
TFT |
- |
- |
- |
-
|
| 1.3inch OLED (B) |
128x64 |
I2C/SPI |
OLED（蓝色） |
- |
- |
- |
-
|
| 1.44inch LCD HAT |
128x128 |
SPI |
TFT |
- |
- |
- |
-
|
| 1.5inch RGB OLED Module |
128x128 |
SPI |
OLED（65K彩色） |
- |
- |
- |
-
|
| 1.8inch LCD Module |
160x128 |
SPI |
TFT |
- |
- |
- |
-
|
| 2.23inch OLED HAT |
128x32 |
I2C/SPI |
OLED（白色） |
- |
- |
- |
-
|
| 2inch LCD Module |
320x240 |
SPI |
TFT |
- |
- |
- |
-
|
| 3.5HD480320SR TFT LCD |
480x320 |
HDMI |
TFT |
电阻式 |
SPI |
- |
有
|
| 3.5HS480320SR TFT LCD |
480x320 |
SPI (高速) |
TFT |
电阻式 |
SPI |
- |
-
|
| 3.5inch HDMI LCD |
480x320 |
HDMI |
IPS |
电阻式 |
SPI |
- |
有
|
| 3.5inch RPi LCD (A) |
480x320 |
SPI |
TFT |
电阻式 |
SPI |
- |
-
|
| 4.3inch DSI LCD |
800x480 |
DSI |
IPS |
电容式 |
I2C |
- |
-
|
| 4HD480800SR IPS LCD |
800x480 |
HDMI |
IPS |
电阻式 |
SPI |
- |
有
|
| 4inch HDMI LCD |
800x480 |
HDMI |
IPS |
电阻式 |
SPI |
- |
-
|
| 4inch Resistive Touch LCD |
800x480 |
8080 |
IPS |
电阻式 |
SPI |
- |
-
|
| 5HD800480SR TFT LCD |
800x480 |
HDMI |
TFT |
电阻式 |
SPI |
- |
-
|
| 5HD800480UC TFT LCD |
800x480 |
HDMI |
TFT |
电阻式 |
USB |
- |
有
|
| 5inch HDMI LCD |
800x480 |
HDMI |
TFT |
电阻式 |
SPI |
- |
-
|
| 7HD1024600UC IPS LCD |
1024x600 |
HDMI |
IPS |
电容式 |
USB |
- |
-
|
| 7HD1024600UCC IPS LCD |
1024x600 |
HDMI |
IPS |
电容式 |
USB |
有 |
有
|
| 7HD800480UC TFT LCD |
800x480 |
HDMI |
TFT |
电容式 |
USB |
- |
-
|
| 7inch HDMI LCD (H) |
1024x600 |
HDMI |
IPS |
电容式 |
USB |
- |
有
|
| Display (1024×600, 7inch, IPS, HD, C) |
1024x600 |
HDMI |
IPS |
电容式 |
USB |
- |
-
|
| Display (1024×600, 10.1inch, IPS, HD, C) |
1024x600 |
HDMI |
IPS |
电容式 |
USB |
- |
-
|
| Display (800×480, 5inch, TN, HD, C) |
800×480 |
HDMI |
TN |
电容式 |
USB |
- |
-
|
FAQ
|
