Infrared PIR Motion Sensor

来自丢石头百科
Infrared PIR Motion Sensor
红外感应头模块 示意图.png

Infrared PIR Motion Sensor (30s, <10lux)


红外感应头模块 示意图1.jpg ​ Infrared PIR Motion Sensor (30s, 24-hour)


红外感应头模块 示意图2.png

Infrared PIR Motion Sensor (three-grade, three-grade)

基本信息

分类: 红外

品牌: 丢石头

功能简介
特性
  • 红外感应头模块

接口

I/O口

相关产品

产品概述

红外线感应头是根据红外线反射的原理研制的,属于一种智能节能设备。这种是通过红外线反射原理,当人体的手或身体的某一部分在红外线区域内,红外线发射管发出的红外线由于人体手或身体摭挡反射到红外线接收管,通过集成线路内的微电脑处理后发出信号,当人体的手或身体离开红外线感应范围, 感应头不发信号。根据感应设备是否发送信号控制后续设备的工作方式。

产品参数

  • 红外感应头模块 产品参数1.jpg

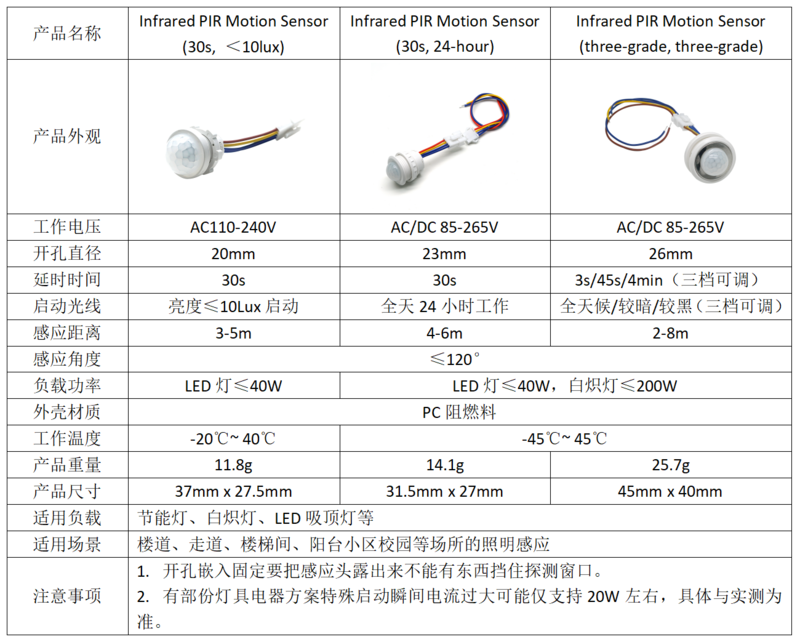

  • Infrared PIR Motion Sensor 产品说明.png

工作原理

红外感应头模块 工作原理.png

产品说明

安装示范

红外感应头模块 安装示范.png

注:开孔嵌入固定时要把感应头露出来,不能有任何遮挡

接线说明

  • 红外感应头模块 接线说明1.png
  • 红外感应头模块 接线说明2.png
  • 红外感应头模块 接线说明3.png
  • 红外感应头模块 接线说明4.png
  • 红外感应头模块 接线说明5.png

注:因本款产品负载常为日光灯等灯源,而日光灯等启动电流较大,故实际使用时,为保护电路安全,推荐一只开关控制2个以下负载,避免出现串联或并联现象。

注意事项

  • 安装时请按照本司图纸接线,确认输入输出所使用的电器负载电压是否匹配一致。
  • 部分老电工师凭自己经验造成错误接线,切勿盲目接线避免导致感应开关和负载或其它损坏。
  • 接220V灯带时需要注意,如需剪线接驳灯带前端的AC转DC变压器需保留,否则通电会不亮或烧毁灯带。
  • 红外感应开关受角度影响,安装时尽量让探头对着人体活动的方向和范围可以达到最佳感应效果距离,侧装和顶装更灵敏,人走过跨越的感应扇区较多会比较灵敏。
  • 安装注意避开干扰源和不超功率使用。
  • 长亮或误启动的常见原因:
    • 感应开关附近有发热物体。
    • 感应开关附近有活动物体。
    • 感应开关接的灯功率过大,灯数量过多
    • 太阳直射或环境高温,当环境温度与人体温度接近时,感应开关灵敏度会降低,长亮或误启动。
    • 感应开关没固定稳有晃动会造成长亮或误启动。
    • 感应开关安装在高热量空调、冰箱、排气扇或灯具太近的地方
    • 红外感应开关容易受强对流空气和高温热源影响应避免安装在强对流空气处,如室外,通风处,摆动的窗帘,空调出风口等室内外温度交换敏感的地方。
    • 不要靠近有大型电磁辐射的设备,如电台、对讲机、天线的地方电磁辐射会干扰感应开关可能产生频繁误启动。
  • 不亮的常见原因:
    • 产品线路连接错误或遗漏线路连接,参照接线图表,检查导线正确连接。
    • 感应开关安装不要靠近有光源正面照射的位置,避免影响光控功能的正常感应(无光控款除外)。
    • 开关通电没有感应,请检查感应开关参数是否设置了光敏较黑档位或短感应距离,可用纸盒罩住感应开关(不能漏光进纸盒内)若能关闭应该是安装环境问题。
    • 感应开关受潮,电子功能受损坏。
    • 红外感应开关无法穿透任何的物体,安装时感应方向不能有任何物体遮挡(连透明玻璃都不行),否则无法感应。
    • 注意使用电压不能高于或低于感应开关和负载的电压范围。
    • 负载功率过大会烧坏感应开关或者长亮,可换另一款小功率灯具或负载试试看确定开关是否正常。
  • 不推荐多灯并联和串联使用。特别是多个LED灯并联接法启动的瞬间电流比较大会造成感应开关损坏;两个5W+5W的LED灯虽然不超感应开关功率这种情况也会有一定的概率造成感应开关的损坏,并联接法需谨慎使用。
  • 一定要多灯并联和串联使用:市面上灯具和负载种类繁多无法一一测试,如一定要用LED灯并联接法需全部接好一起感应测试开关10000次以上没故障方可使用,如白炽灯等启动电流较小的负载才可以使用并联和串联,
