本章将介绍Micro:bit通过BME280传感器模块获取环境气压,温度,湿度的方法。


1.基本介绍

  BME280 Environmental Sensor是一款环境传感器模块,可感知环境温度、湿度和大气压强,Micro:bit可通过I2C接口与该模块连接,进而获取气压,温度,湿度等相关数据。


2.硬件连接

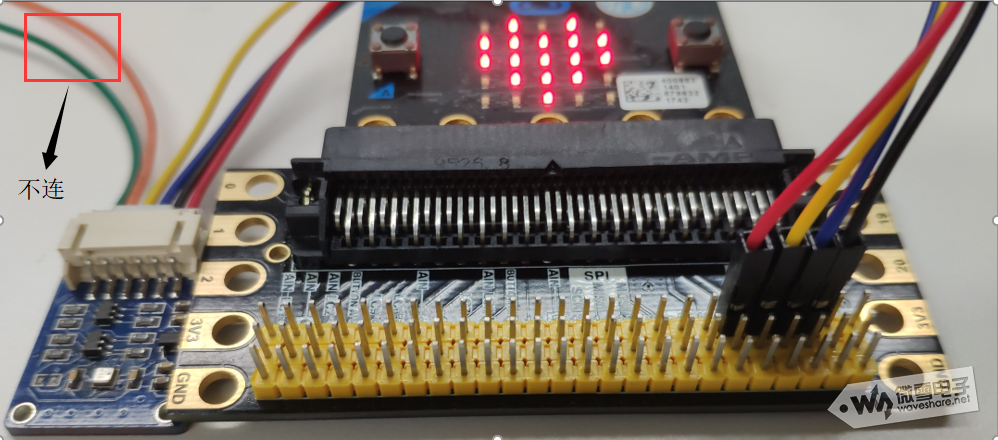

  在硬件上,Micro:bit与BME280 Environmental Sensor的连接方式如下:





  实际中,Micro:bit采用I2C接口与该模块连接,具体连接如下表所示:


<tbody> </tbody>

Micro:bit


BME280

 Environmental Sensor


VCC


VCC


GND


GND


SCL


SCL


SDA


SDA


2.软件设计

    打开makecode,添加软件包,输入以下链接:



https://github.com/waveshare/CourseKit

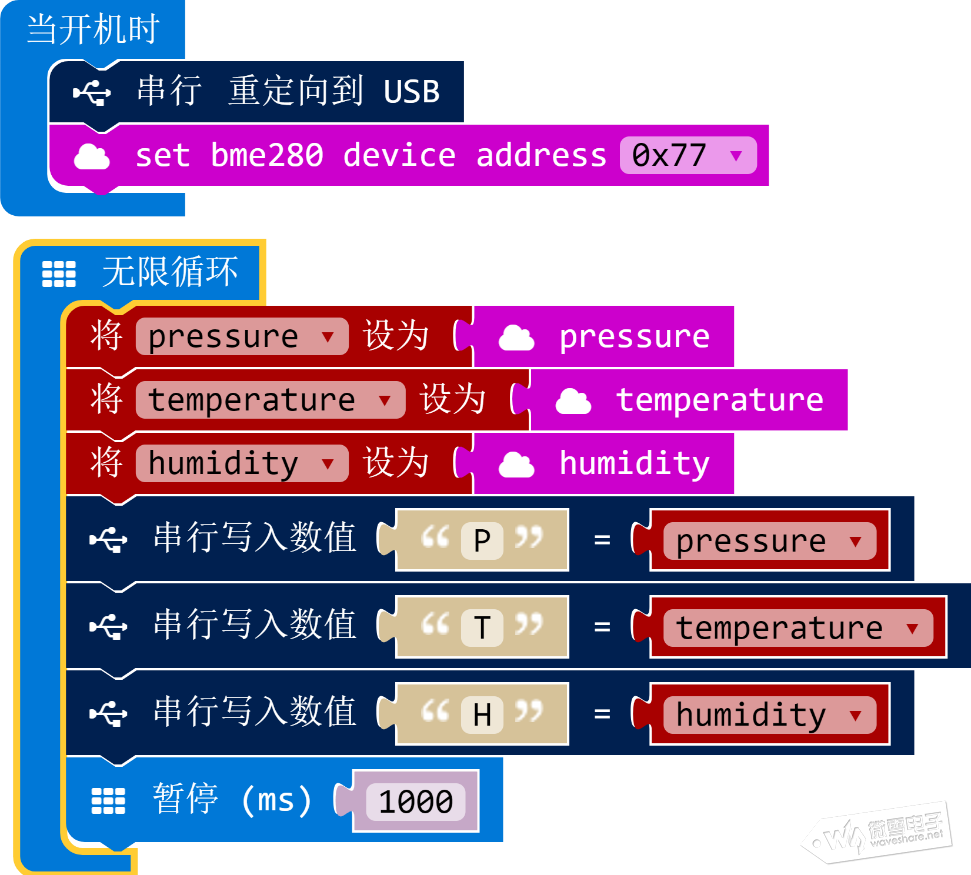

添加软件包成功后,采用积木块编写以下程序:

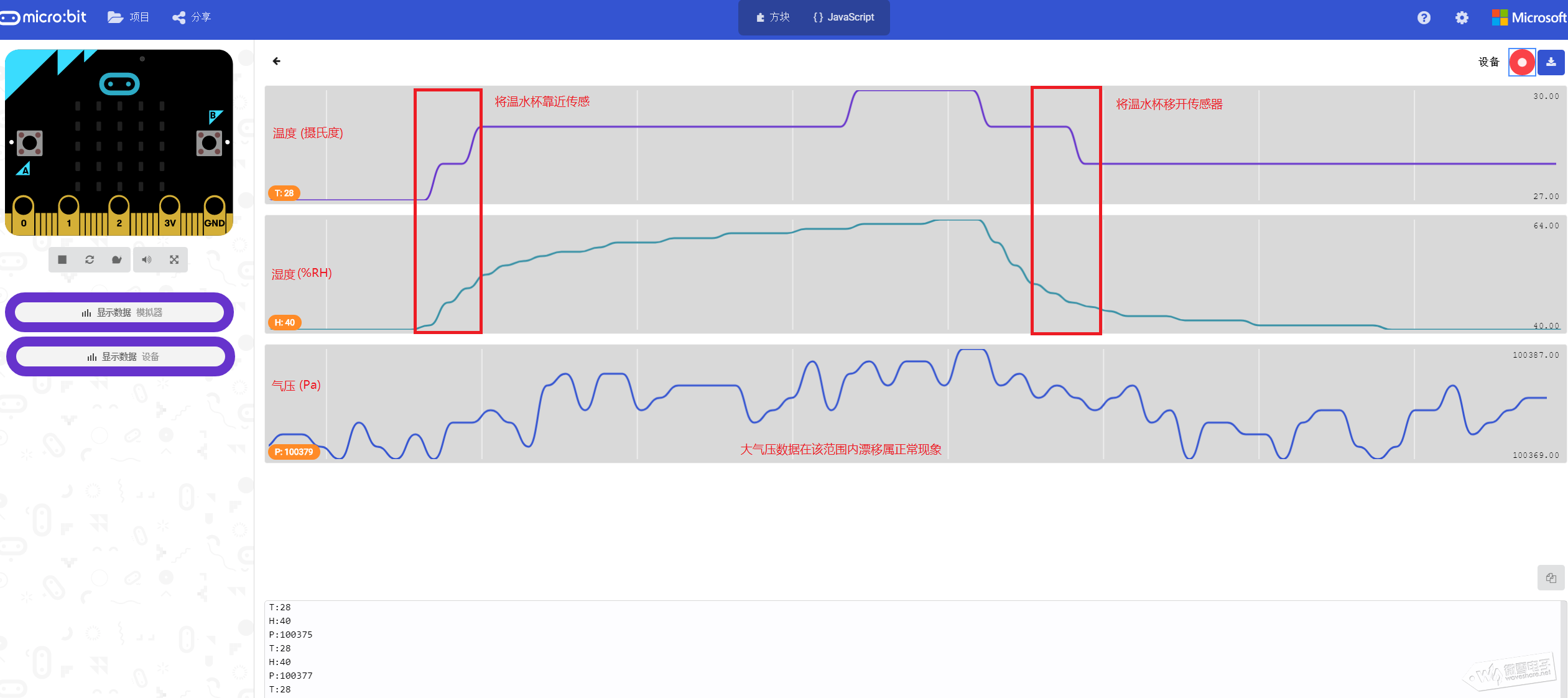

下载程序,点击显示数据(设备)按钮,将显示温度,湿度,气压等变化曲线数据,如下图所示:





在该实验中,用温水杯先靠近BME280模块,然后将温水杯移开,观察数据变化曲线如图所示,符合预期,并且,大气压数据在1标准大气压(1013.25hPa)附近变化,符合实际情况。
