本章将介绍为Micro:bit设计的迷你钢琴音乐扩展板。


1.基本介绍

Piano for micro:bit是基于micro:bit的迷你钢琴扩展板,板载TTP229电容触摸芯片,有13个钢琴键,4个RGB灯,通过触摸钢琴键即可实现全八度音阶,同时RGB LED也会有相应显示。


2.硬件连接

  在硬件上,主要采用Micro:bit的I2C接口与该模块连接,通过驱动触摸芯片TTP229感知琴键触摸情况,并根据触摸情况驱动蜂鸣器与全彩灯,具体引脚连接如下图所示:



<tbody> </tbody>

Micro:bit


Piano for

 micro:bit


VCC


VCC


GND


GND


SCL


SCL


SDA


SDA


P0


蜂鸣器控制引脚


P1


全彩灯的控制引脚

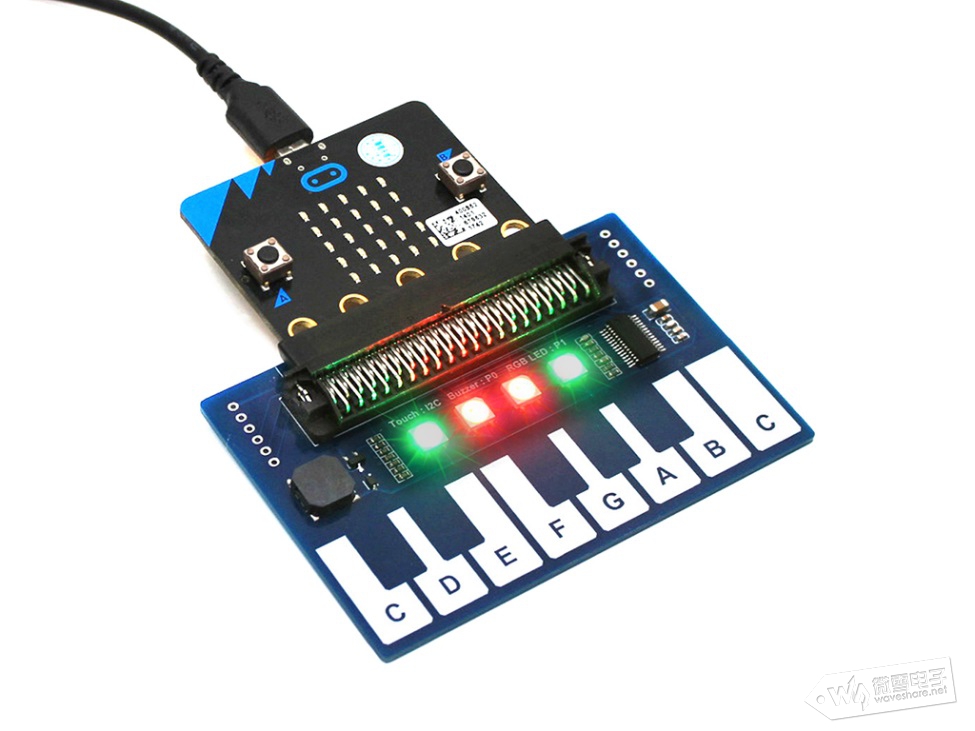

实际使用中,直接将Micro:bit连接Piano for micro:bit即可,如下图所示:




3.软件设计

  打开makecode,添加软件包,输入以下链接:



https://github.com/waveshare/TouchPiano


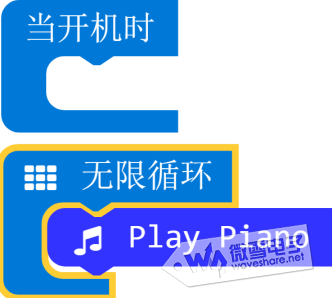

添加软件包成功后,采用积木块编写以下程序:




  下载,触摸电子钢琴上的CDEFGABC键,即可发出Do,Re,Mi,Fa,So,La,Xi的音阶。
