NIOS II SOPC 简明教程——片外Flash和SDRAM运行Nios II工程

二， 用芯外串行 Flash 和 SDRAM 运行 NIOS II 工程

1. 新建一个工程，工程名为 NIOS_LED,新建方法请参考”3.3 Quartus II 简明 教程(1-3) “。(注意：新建工程要放在纯英文目录下，不放在桌面或者 以数字开头的文件夹下)

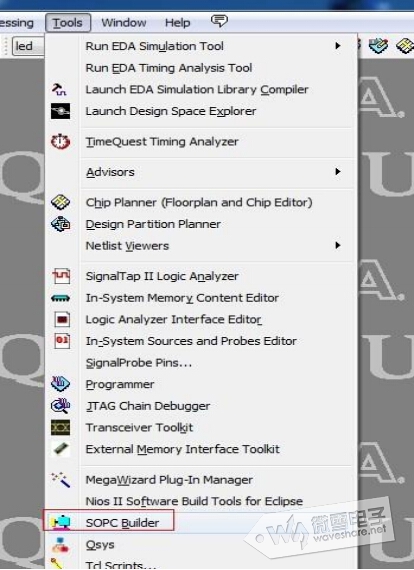

2. Tools->SOPC Builder,如图：

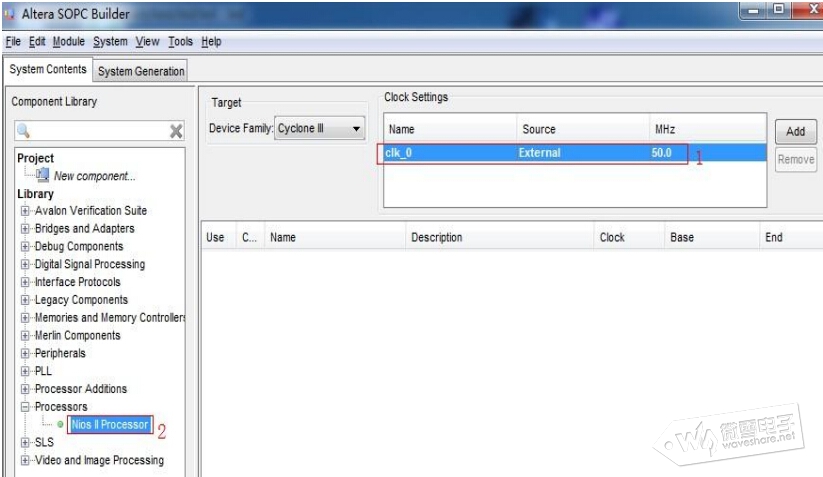

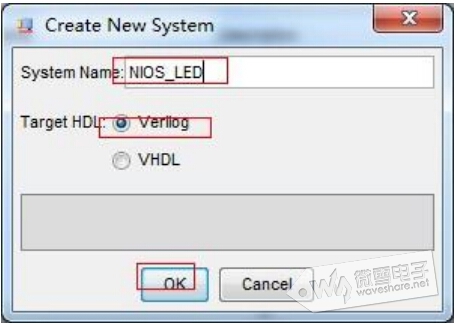

3. 等几秒会弹出 SOPC Builder 对话框，选择如图：

4.在 1 处选择 50MHz，在 2 处双击后点 Finish 完成。

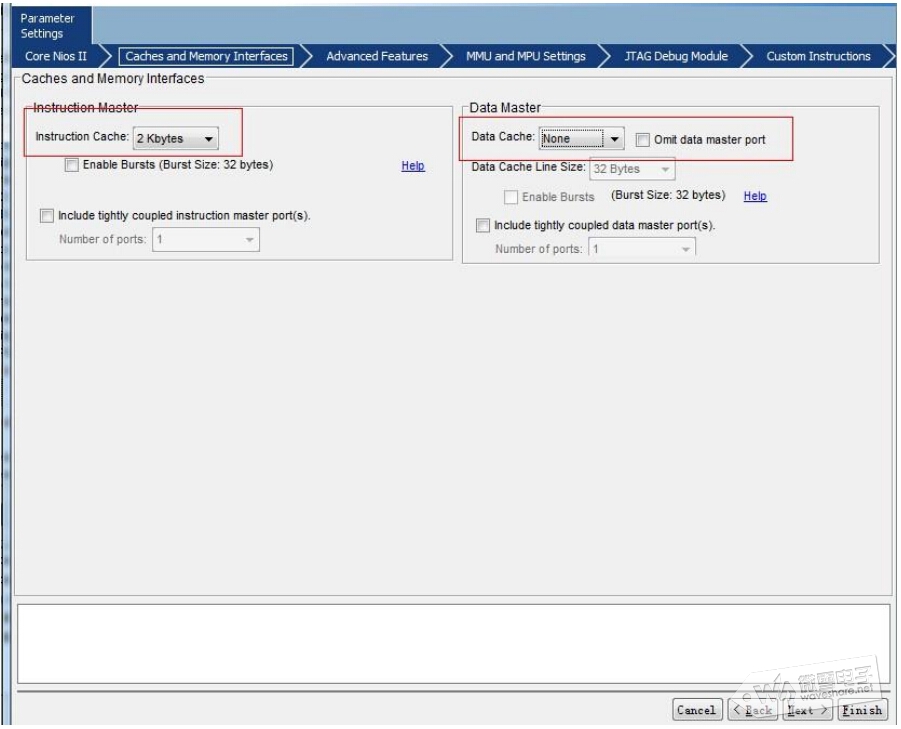

5.

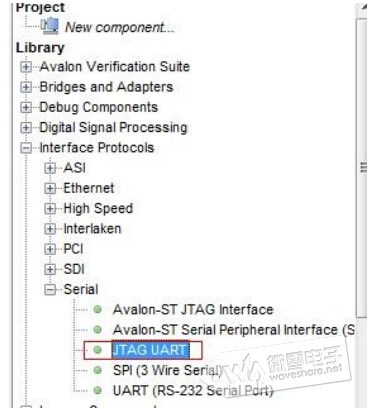

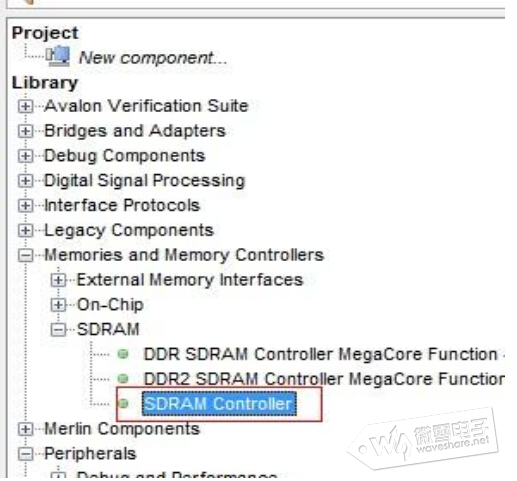

6.双击如图：

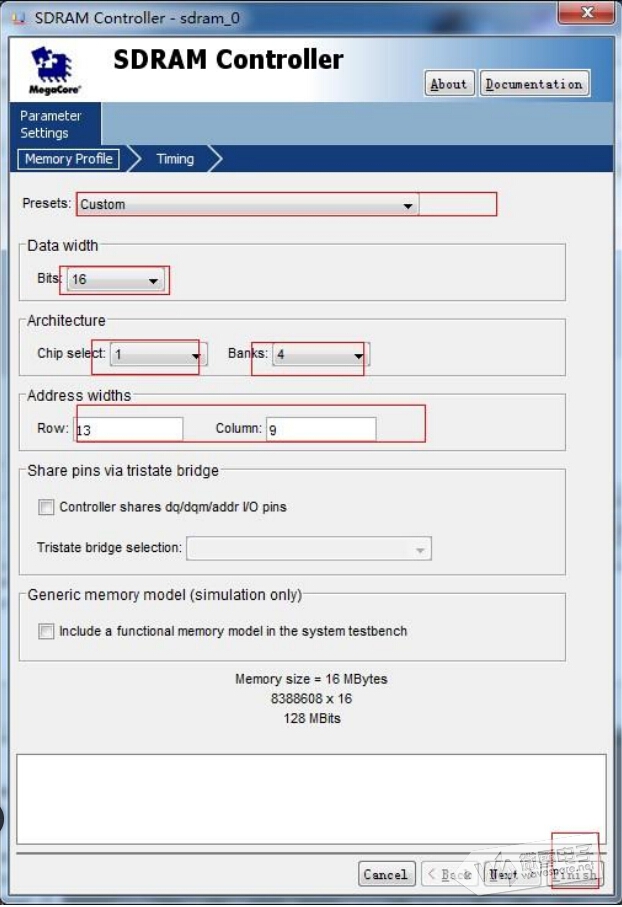

7. sdram 配置如图：

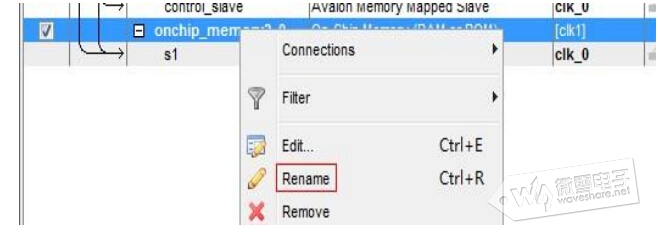

8.鼠标右键，改名为 sdram

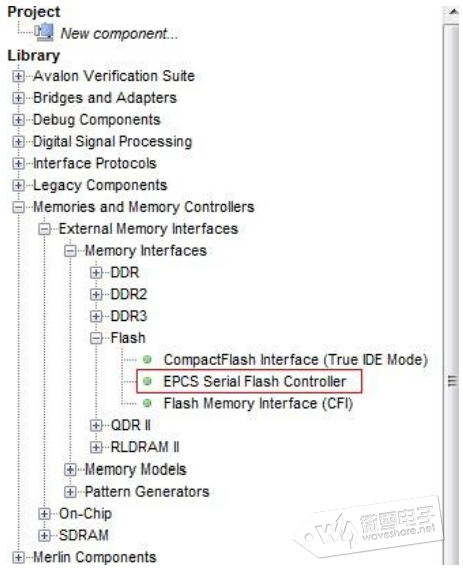

9.双击如图后，不用任何其他的配置，点 Finish 完成：

10. 鼠标右键，改名为 epcs16 11.双击后点 Finish 完成。 11.双击后点 Finish 完成。

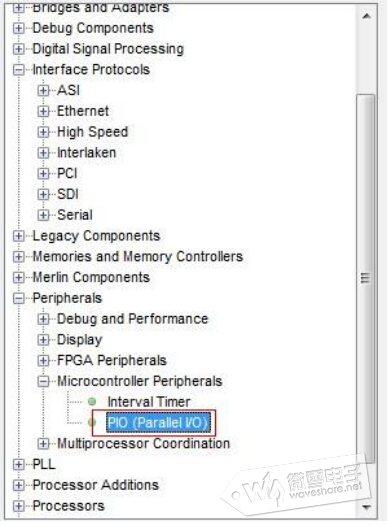

12．双击如图：

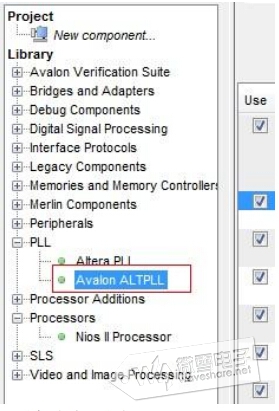

13. 鼠标右键，改名为 pa。 14.创建锁向环

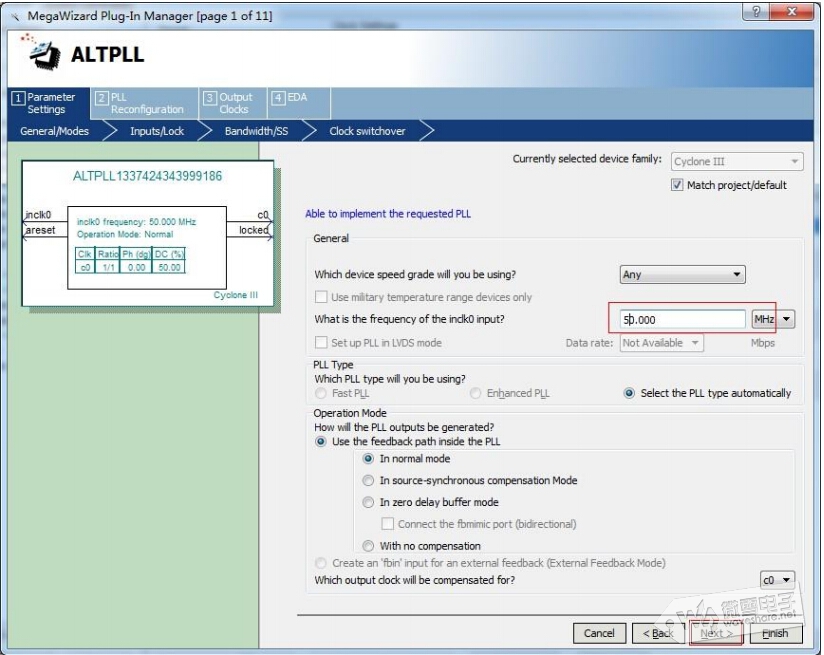

15.按照如图配置：

16.按照如图配置：

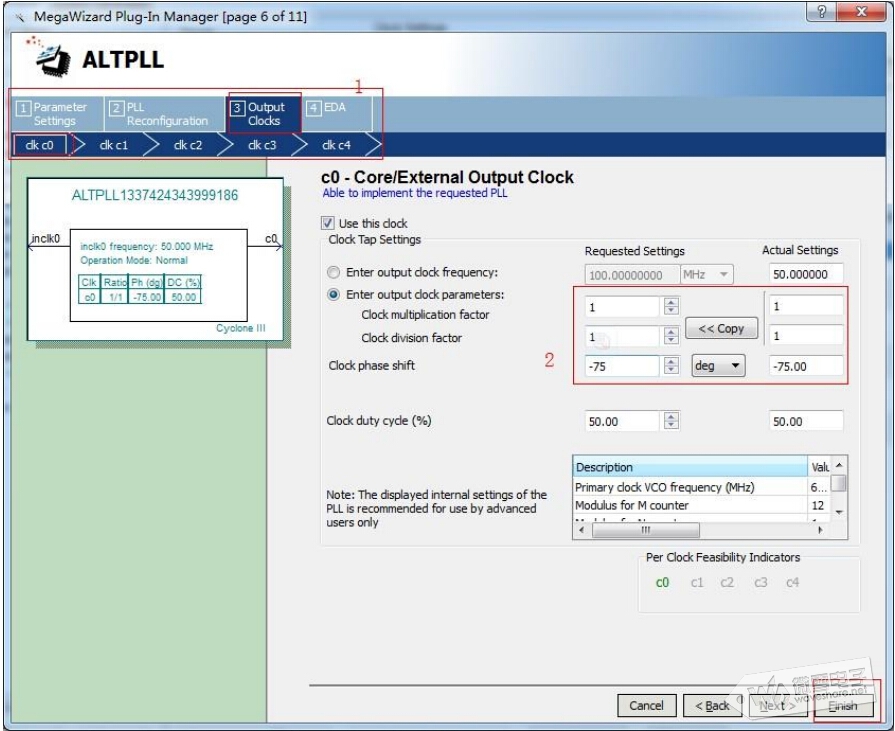

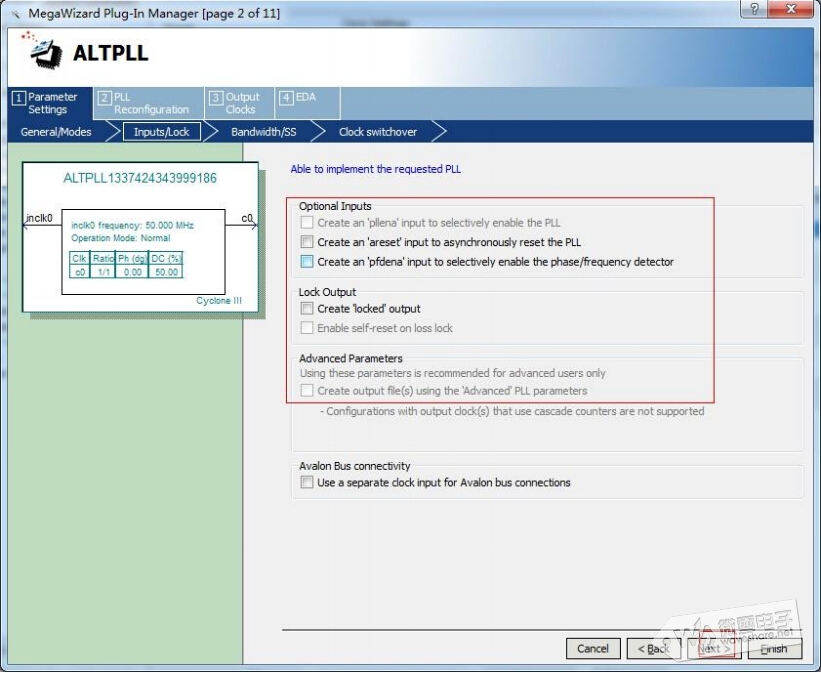

17.一直点“Next”，一直到如下图 1 处，再按照如图配置：

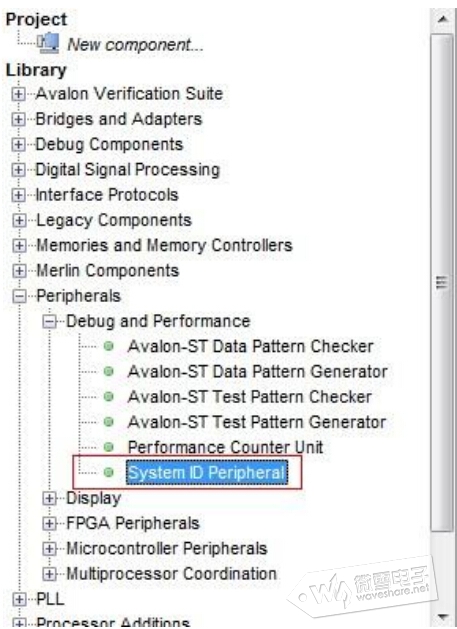

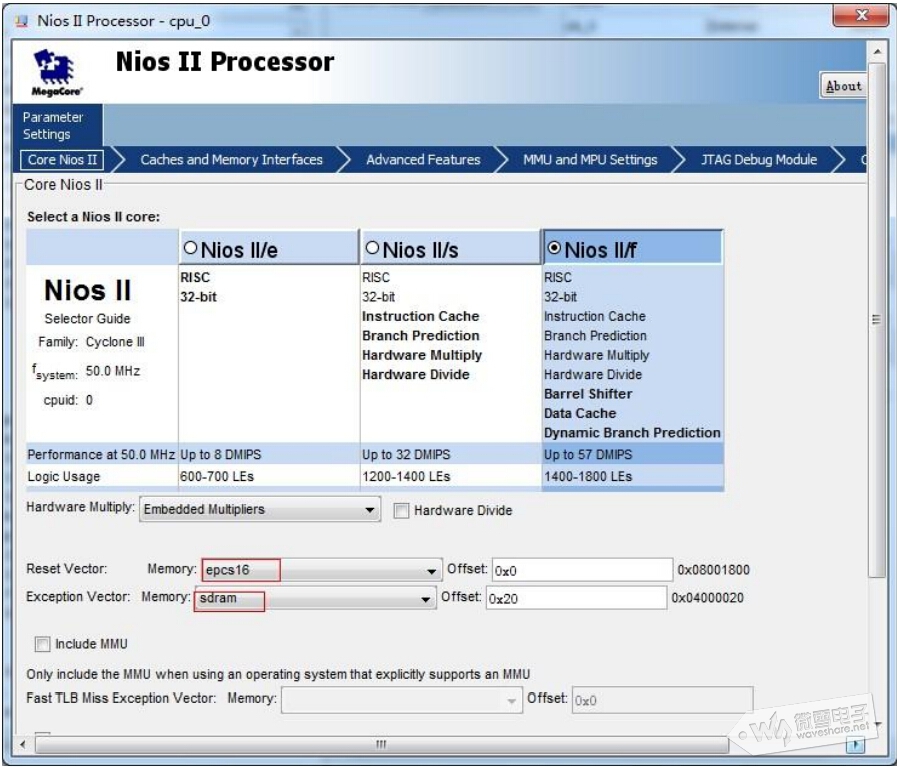

18.双击如图

19.弹出框后，按照如图设置，点下一步。

20.按照如图设置后点 Finish 完成。

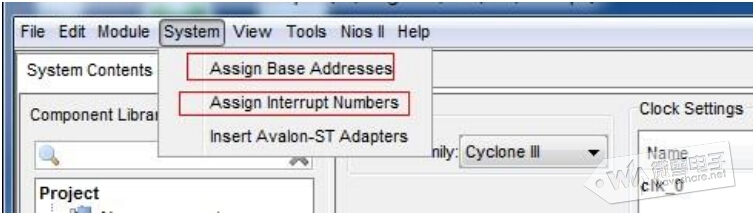

21.点如图：

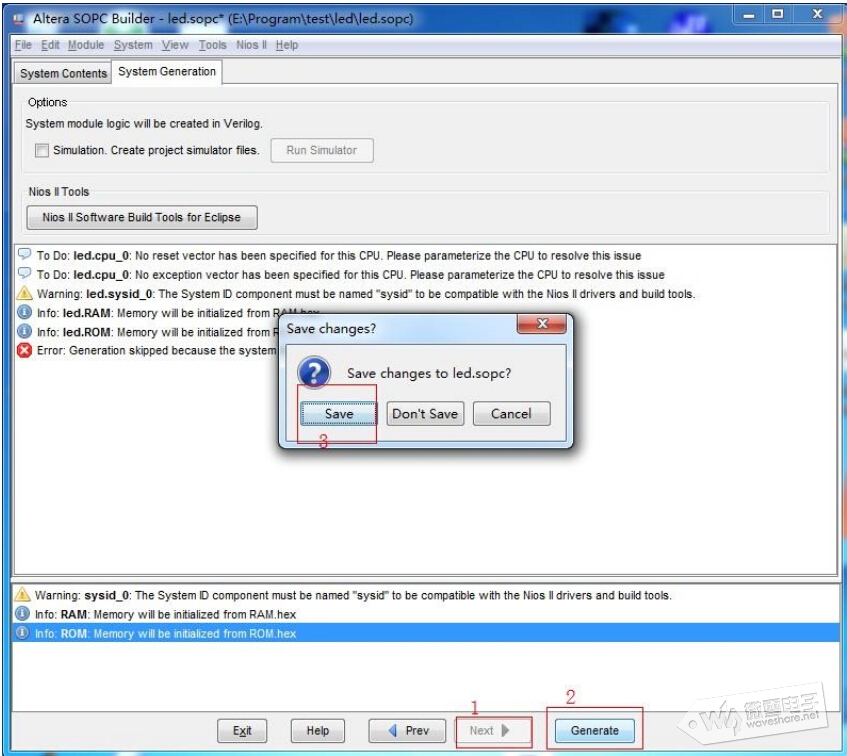

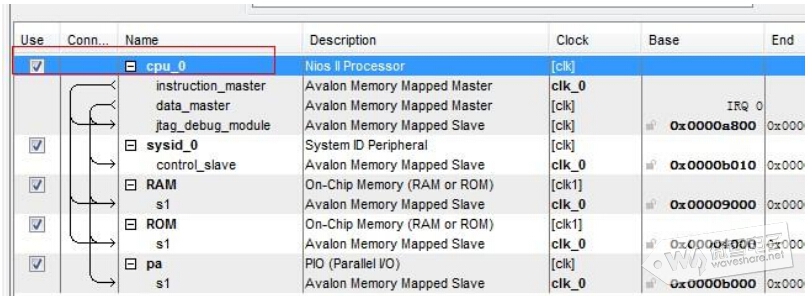

22.按照如图循序操作：

23. 新建的文件夹保存在你之前建的工程文件夹内。

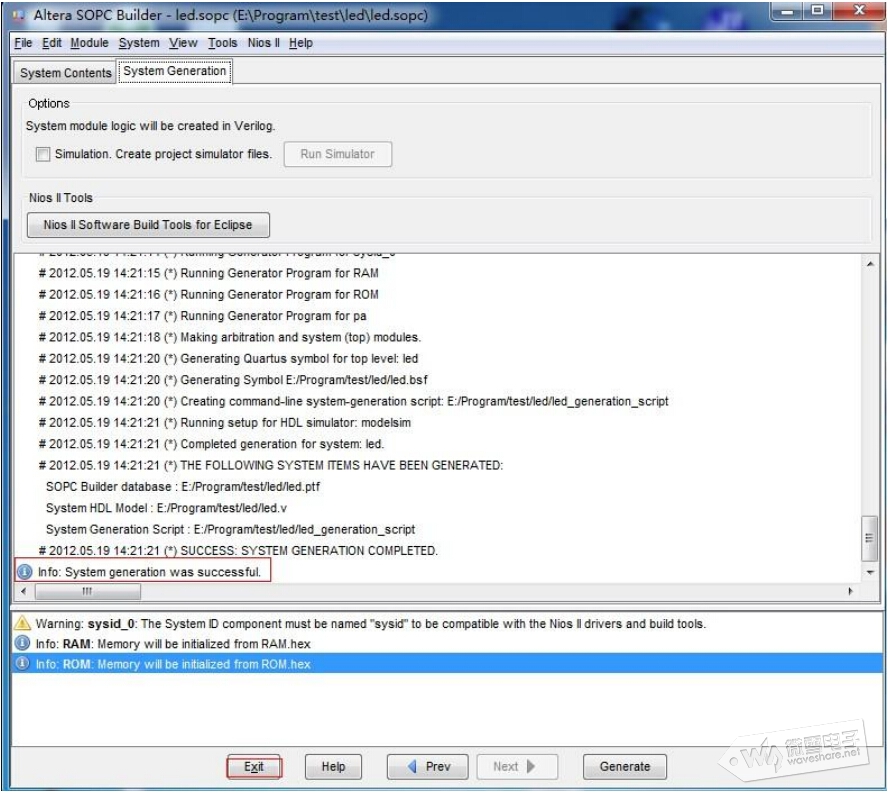

24.编译成功后退出。

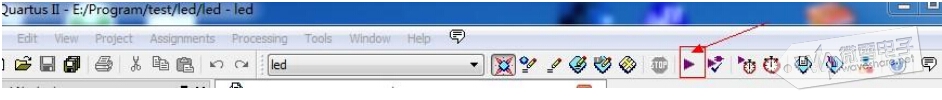

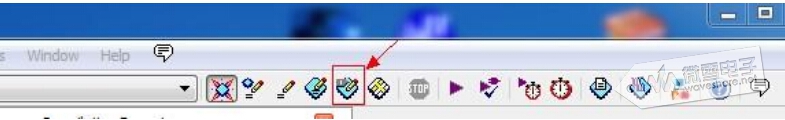

25.点如图编译：

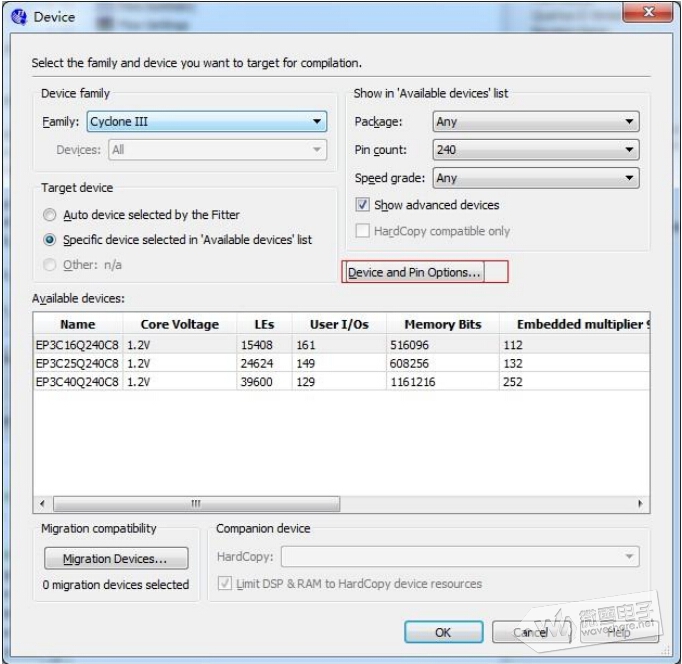

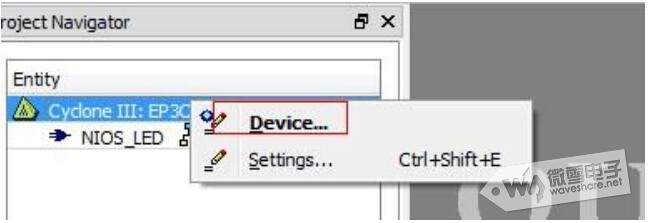

26.设置工程，按照如下图设置：   先点如图鼠标右键，选“Device”

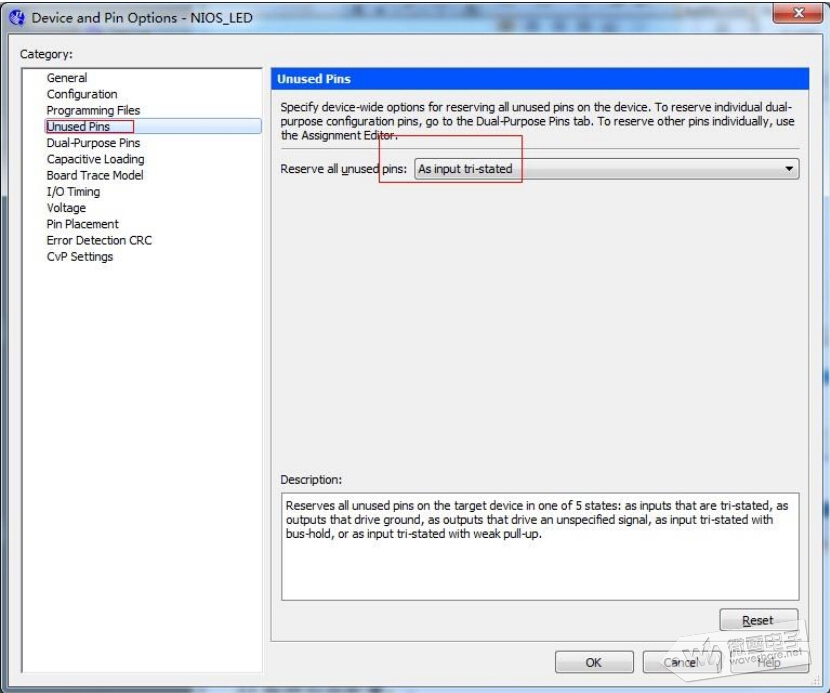

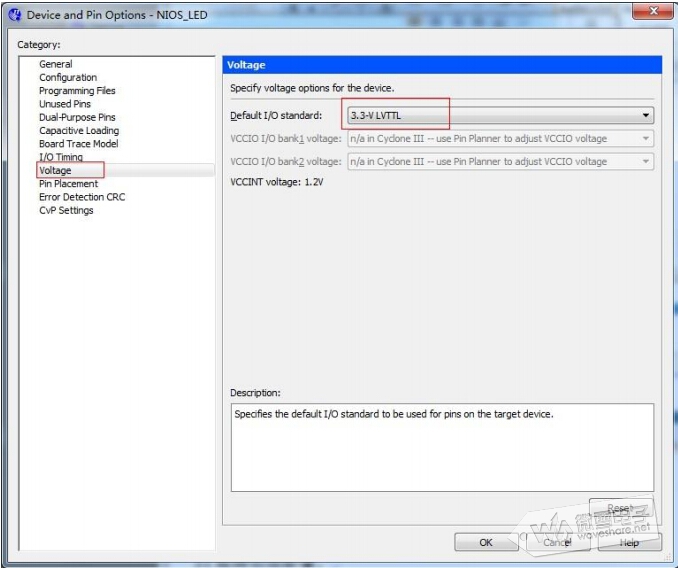

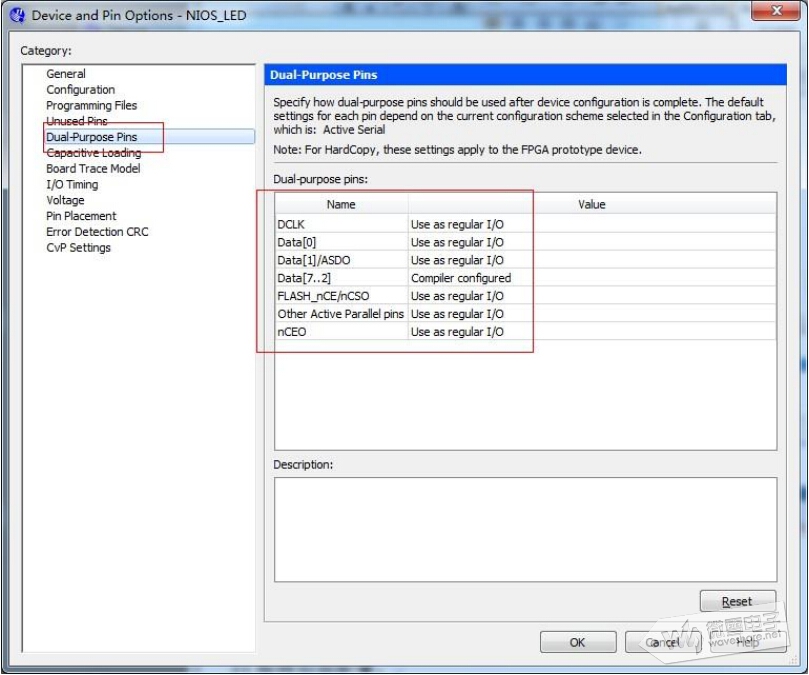

  在弹出的栏目框设置如下：

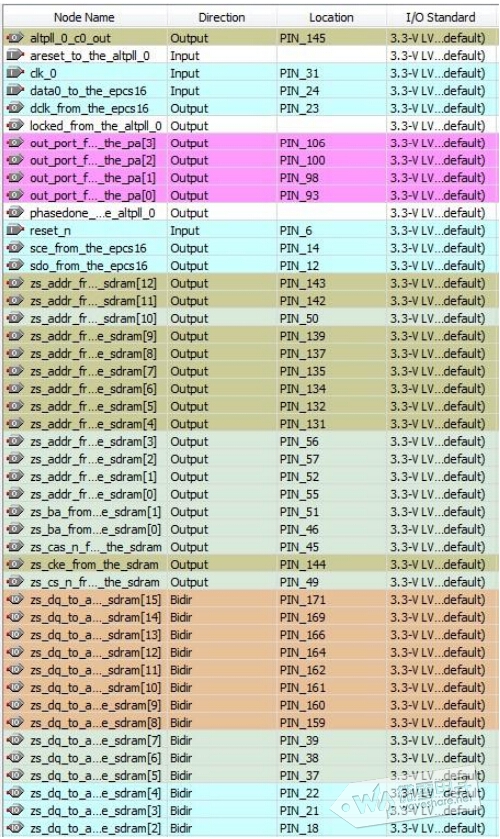

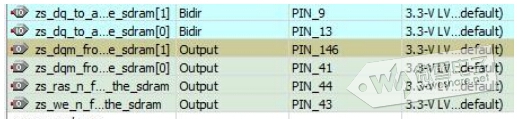

27.点如图分配管脚：

28.按照如图配置：

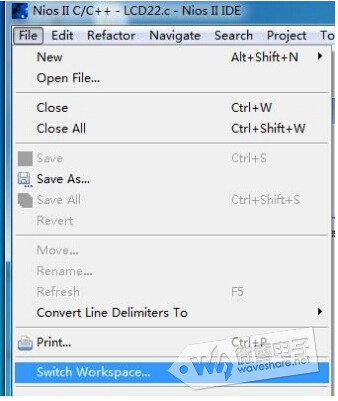

29.按照第 20 步再编译一次。 30.打开 Nios II 11.0 IDE 后选如图：

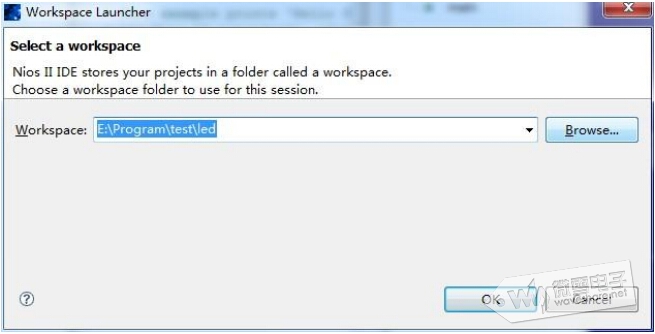

31．选择工程的存放文件夹，如图：

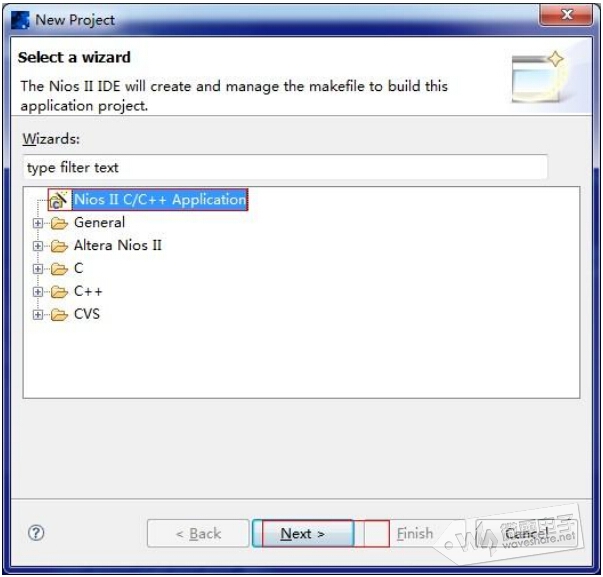

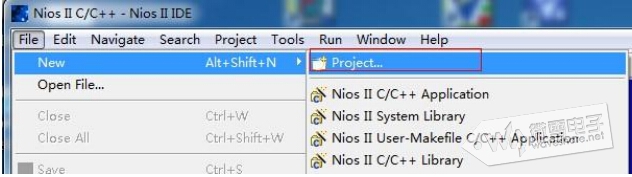

32.创建新工程，如图：

33.选工程类型。

34.按如图配置工程，特别注意的是在“SOPC Builder System PTF file“处 要选择相对应的相同文件夹的工程，如果你上一次有建立一个新工程，它会默认 为上个工程的目录，把上次的建立的软核导进来，导致工程编译不通过。

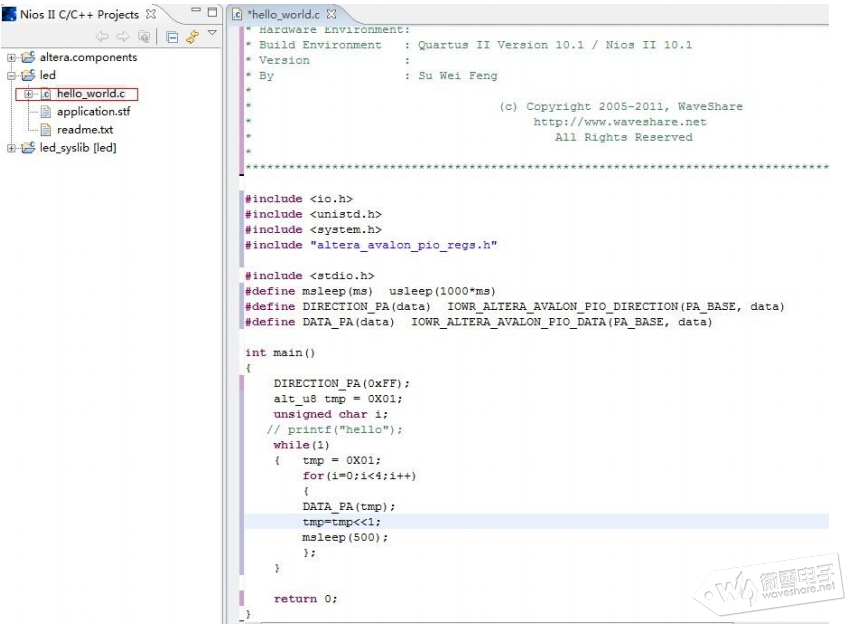

35.在工程中写如图代码：

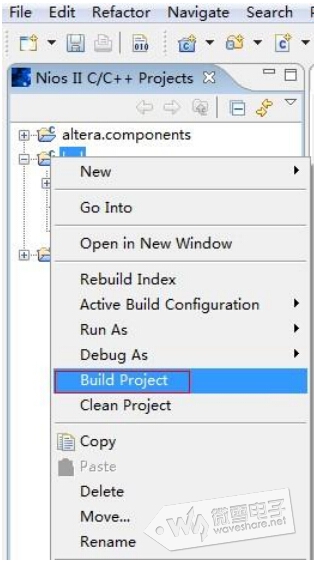

36.编译工程，如图：

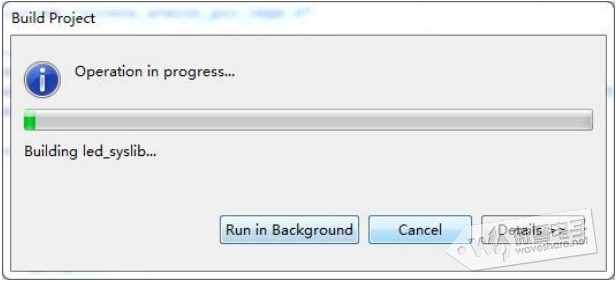

会弹出如图，等待数分钟的编译过程

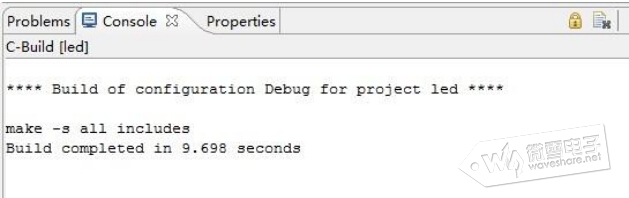

会出现如图：

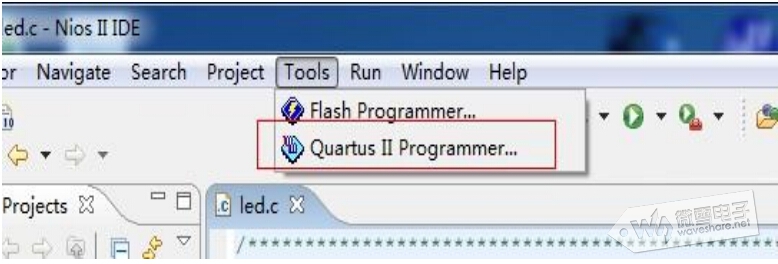

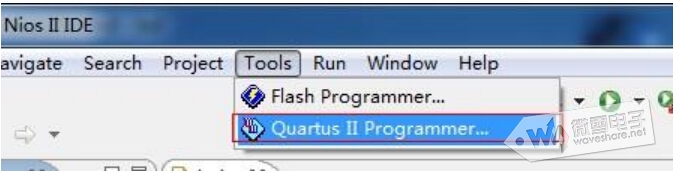

这编译完成。如果编译未完成或者出错，这编译第二次，如果还不行， 这工程建立失败，或者出现其他问题，需要删掉原工程重新建立，编译。  37.下载相应的软核

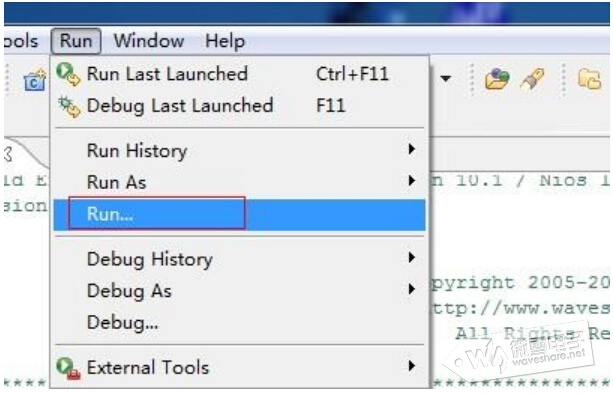

38.在线运行工程

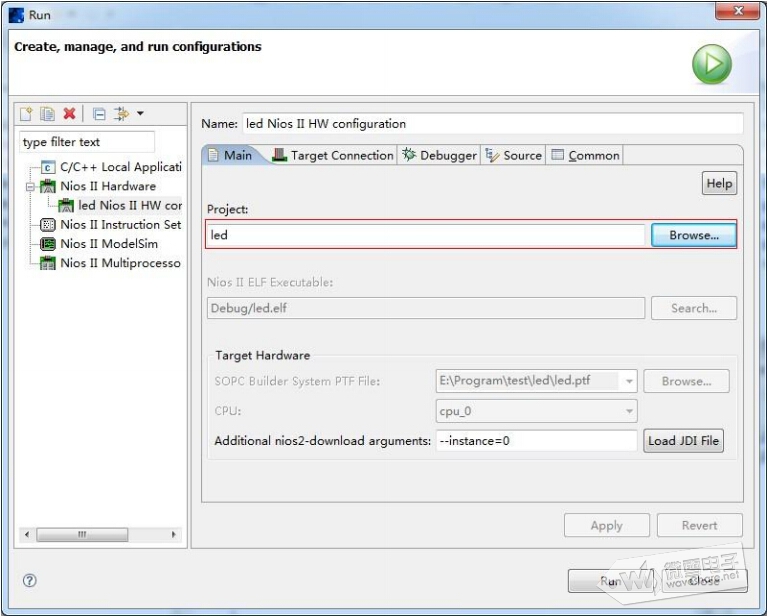

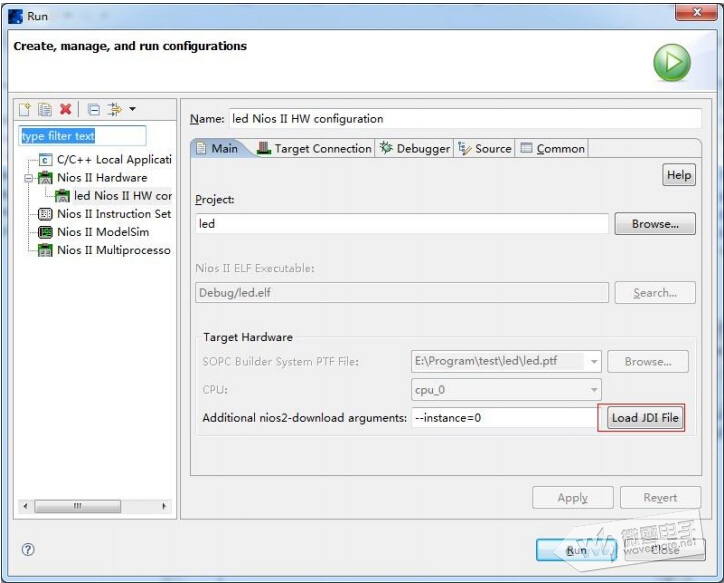

39.如图选择对应工程，如果你之前建立过新工程，他会默认为以前的工 程，导致现在的工程失败。

40.点如图：

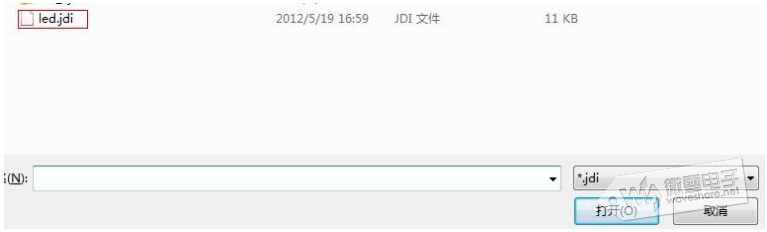

41．选择如图文件：

42.点“Run“，程序开始在片上在线运行，等待数分钟后，会看待 led 流水闪动

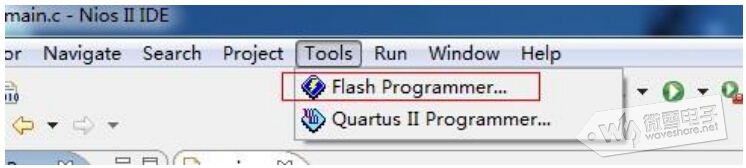

43.若要把配置下入 Flash 中，先按照如图：

44.再按照下图：

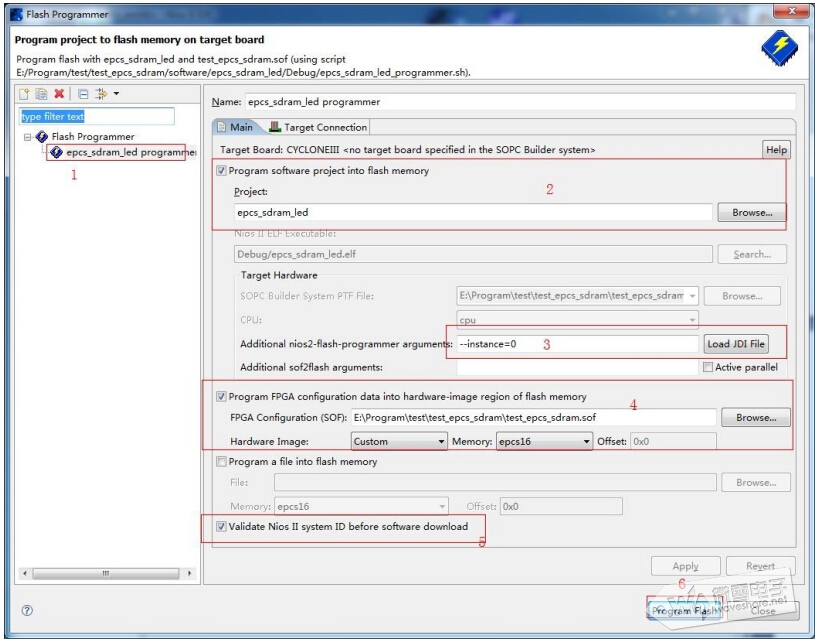

45.在弹出的栏目中按照如下图所标记的数字循序配置则开始下载
