产品概述

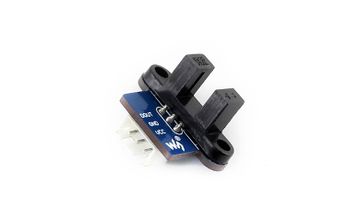

Photo Interrupter Sensor是光遮挡中断传感器，常用于智能小车测速。
原理：本产品采用 WYC-H206 槽型光电传感器，一端为红外发射管，另一端为红外接收，当有遮挡时，红外接收端接收不到红外，输出高电平，经过反相施密特触发器变为低电平输出，同时信号灯被点亮。采用施密特触发器使输出信号更加稳定，波形好，没有抖动现象。
规格
工作电压：3.3V ~ 5V
产品尺寸：26.8mm × 15mm × 18.7mm
固定孔尺寸：3mm
槽宽：6mm
主要用途
电机转速检测，脉冲计数，位置限位等。
接口说明
| 表 1. 接口说明
|
| 引脚号 |
标识 |
描述
|
| 1 |
DOUT |
数字量输出
|
| 2 |
GND |
电源地
|
| 3 |
VCC |
电源正(3.3V-5V)
|
操作现象
下面，以接入微雪XNUCLEO-F103RB (STM32F103R) 和 Arduino UNO开发板为例。
① 将配套程序下载到相应的开发板中。
② 将串口线和模块接入开发板，给开发板上电，打开串口调试软件。
模块与开发板连接如下表所示：
| 表 2. 模块接入 STM32 开发板
|
| 端口 |
XNUCLEO-F103RB引脚
|
| DOUT |
A0
|
| GND |
GND
|
| VCC |
3.3V
|
| 表 3. 模块接入 Arduino
|
| 端口 |
Arduino 引脚
|
| DOUT |
D2
|
| GND |
GND
|
| VCC |
5V
|
串口配置如下表所示：
| 表 4. 串口配置
|
| Baud rate |
9600
|
| Data bits |
8
|
| Stop bit |
1
|
| Parity bit |
None
|
③ 传感器有物体遮挡时，模块上的信号指示灯点亮，串口串口显示“ON”，否则为“OFF”。
