Quartus II 简明教程——如何新建工程

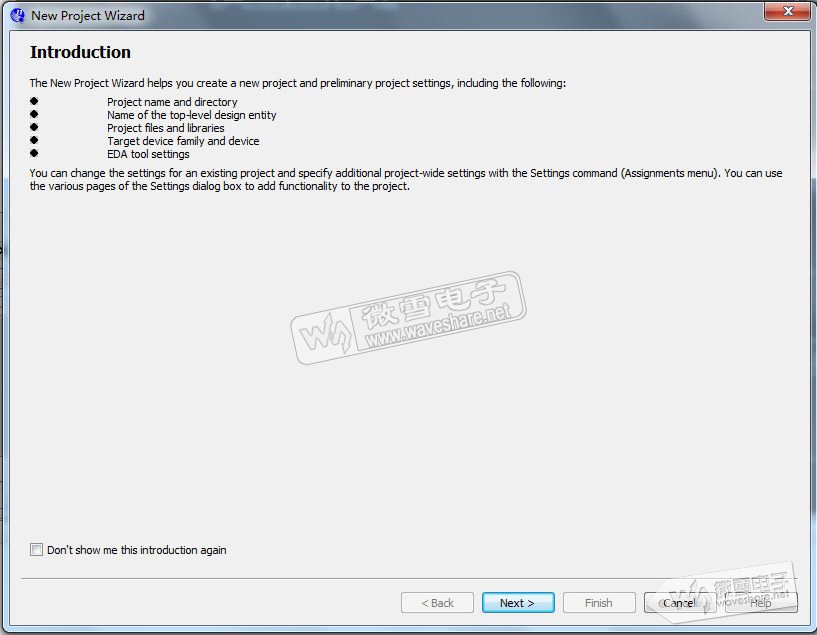

-1，File->New Project Wizard->弹出如下界面：

-2，点击Next，弹出如下图所示对话框：

-设置工程路径、工程名、顶层实体名，在这里注意工程名要和实体名保持一致，以免编译时出错。

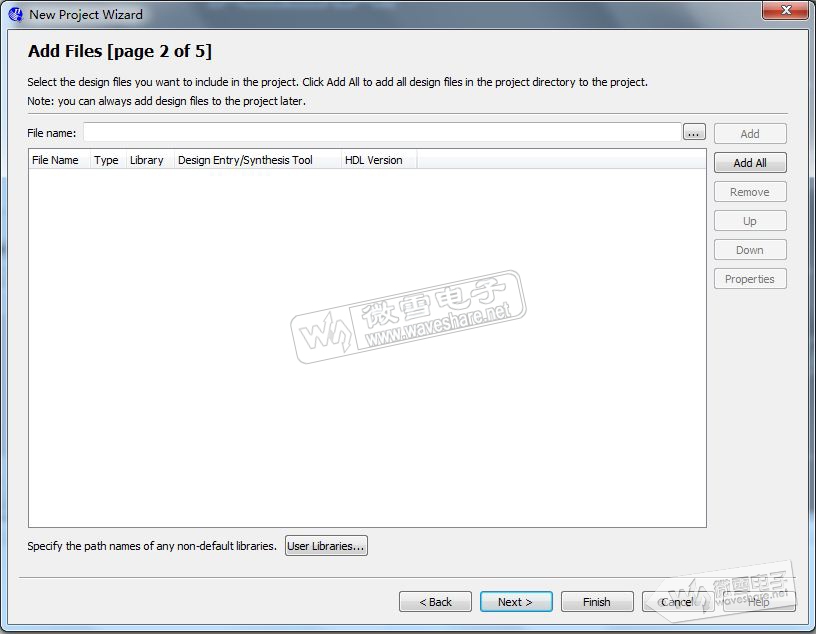

-3,设置完成后点击Next，弹出Add Files对话框，如图：

-如果没有文件需要添加，直接点击Next，如图：

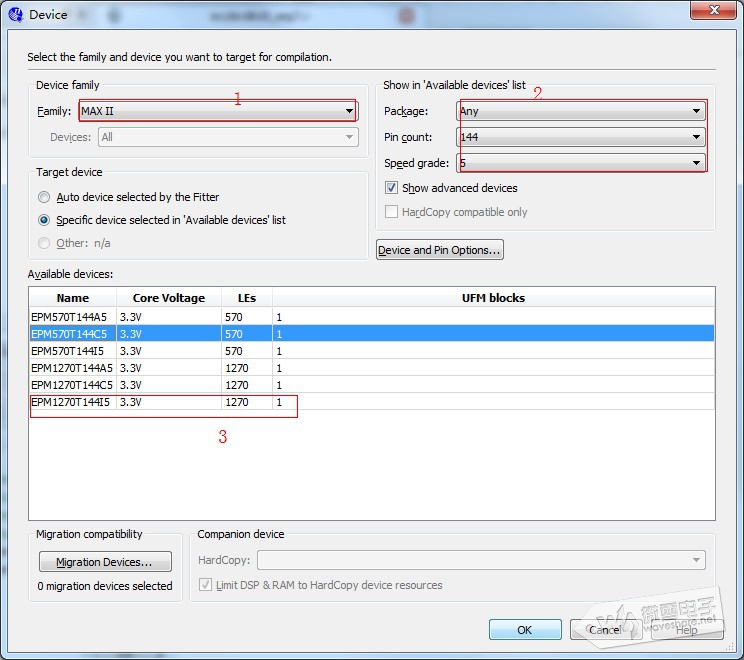

- 根据自己的需要设置好芯片系列、参数，然后选择正确的的芯片型号。

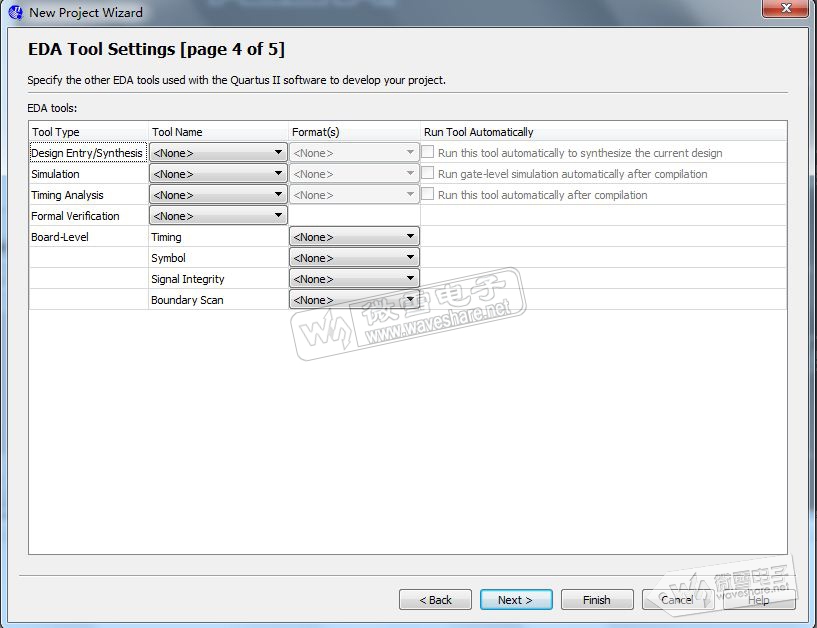

-4，点击Next，进入EDA Tool Settings对话框，如下图：

-如果后续需要仿真或者需要使用第三方工具可以在这里设置

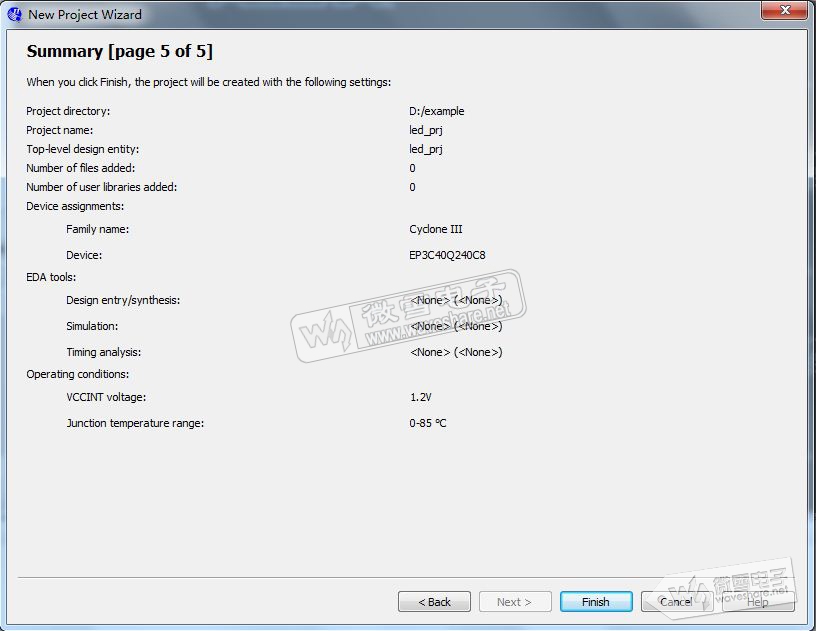

-5， 点击Next，进入Summary界面，如图：

-此界面是关于新建立的工程详细信息报表，单击Finish完成。

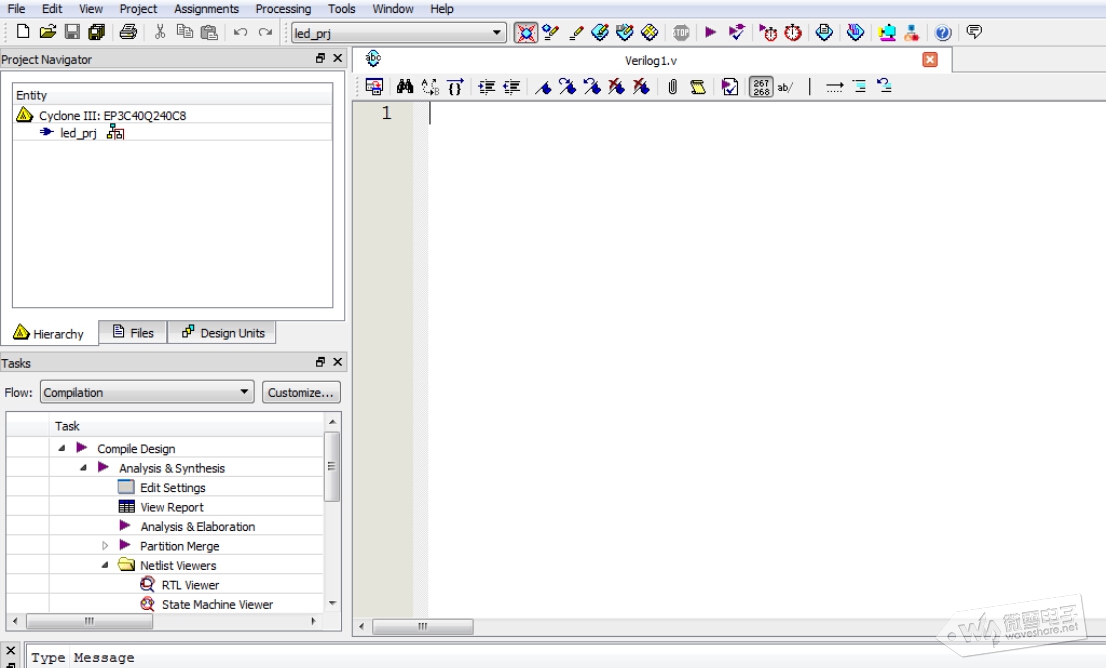

- File->New，选择 Design Files 下拉列表下的 Verilog HDL Files 选项，点击 OK，界面如下：

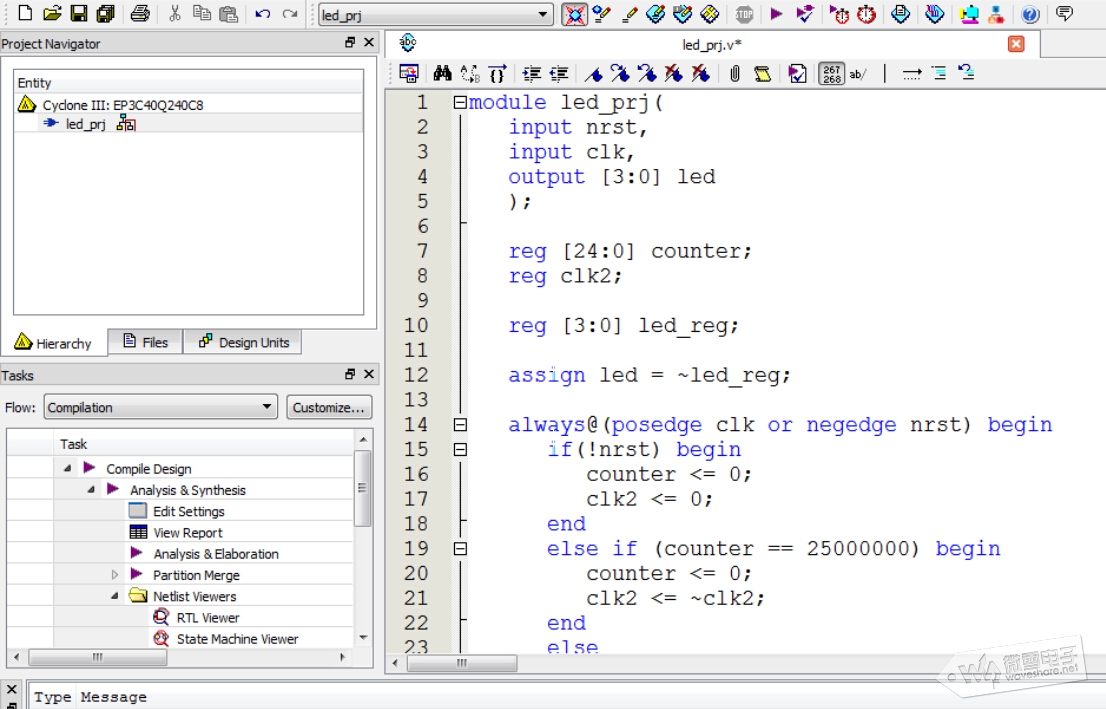

- 输入要编写的程序，注意：顶层实体名要和工程名一致。如下图：

- 点击保存按钮，保存到工程目录下。

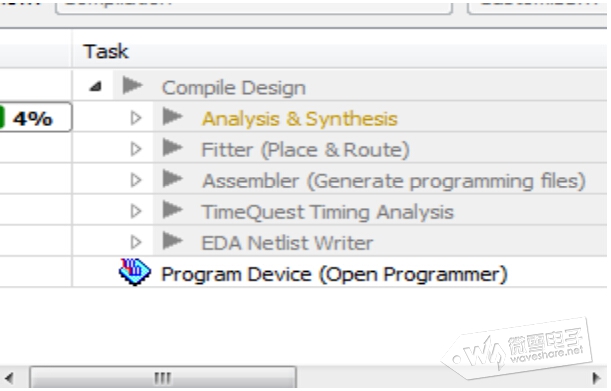

-  Processing->start->Analysis&Synthesis（分析综合），如下图：

- 分配管脚及一些其它设置（这里只介绍常用设置，有兴趣的同学可以查阅 Altera 相关 文档）

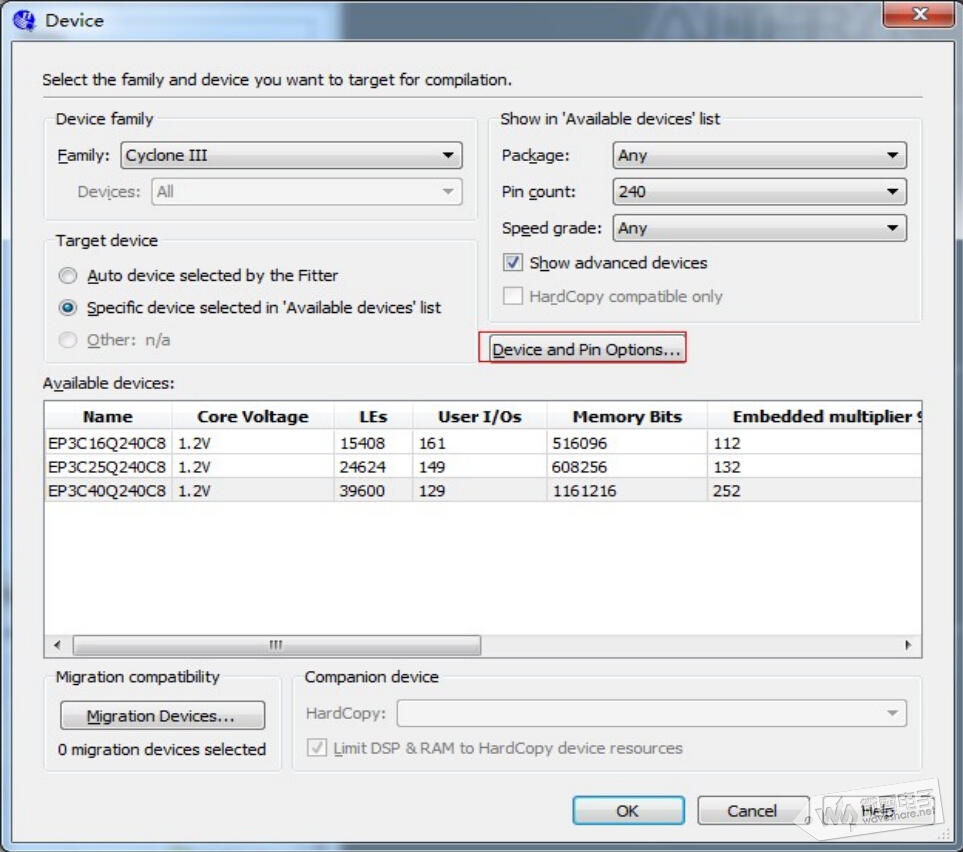

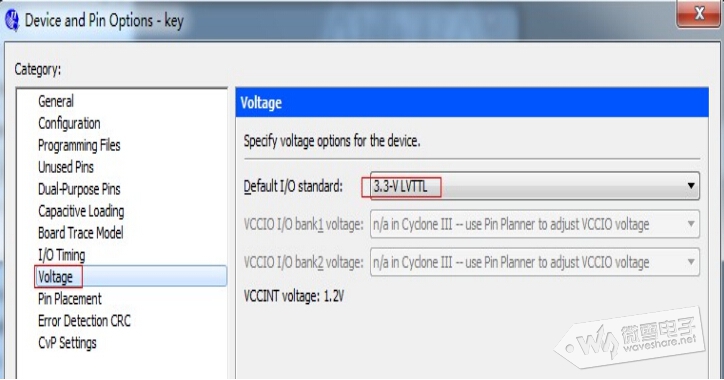

Assignments->device，弹出如图所示对话框：

-

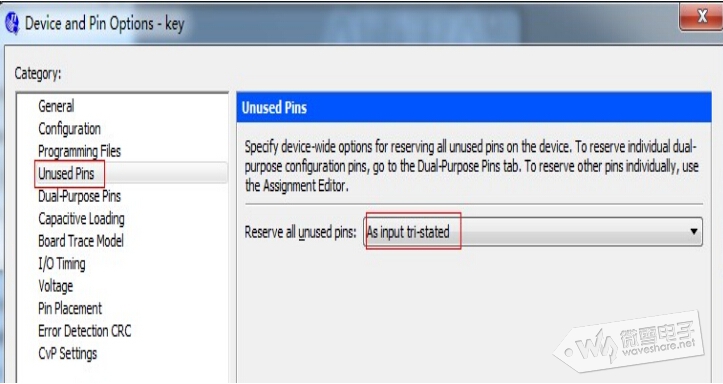

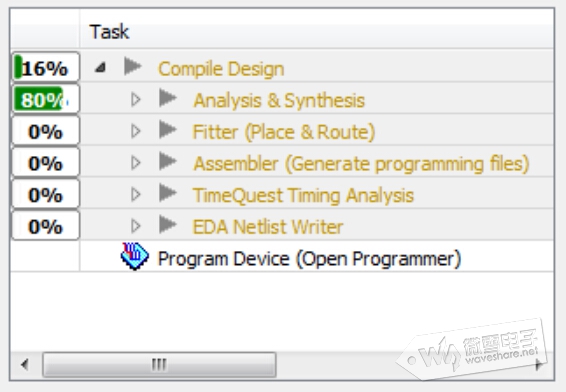

按照图示进行设置。注意：本开发板按 3.3V-LVTTL 电平进行设计 -  Start->Compilation 进行编译，如下图：

- 完成后可进行下载或仿真。以下为本例程代码：

  示例代码：

module led_prj(
input nrst,
input clk,
output [3:0] led
);
reg [24:0] counter;
reg clk2;
reg [3:0] led_reg;
assign led = ~led_reg;
always@(posedge clk or negedge nrst) begin
if(!nrst) begin
counter <= 0;
clk2 <= 0;
end
else if (counter == 25000000) begin
counter <= 0;
clk2< = ~clk2;
end
else
counter <= counter + 25'd1;
end
always@(posedge clk2 or negedge nrst) begin
if(!nrst)
led_reg <= 4'd0;
else
led_reg <= led_reg +4'd1;
end
endmodule
