SMD Capacitor Sample Book

SMD Capacitor Sample Book

功能简介

特性

产品简介

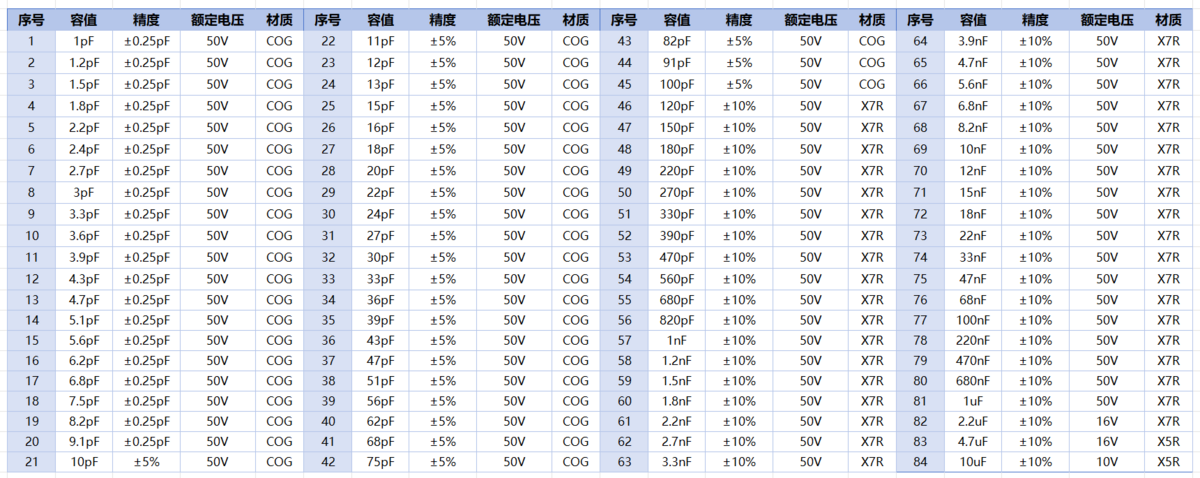

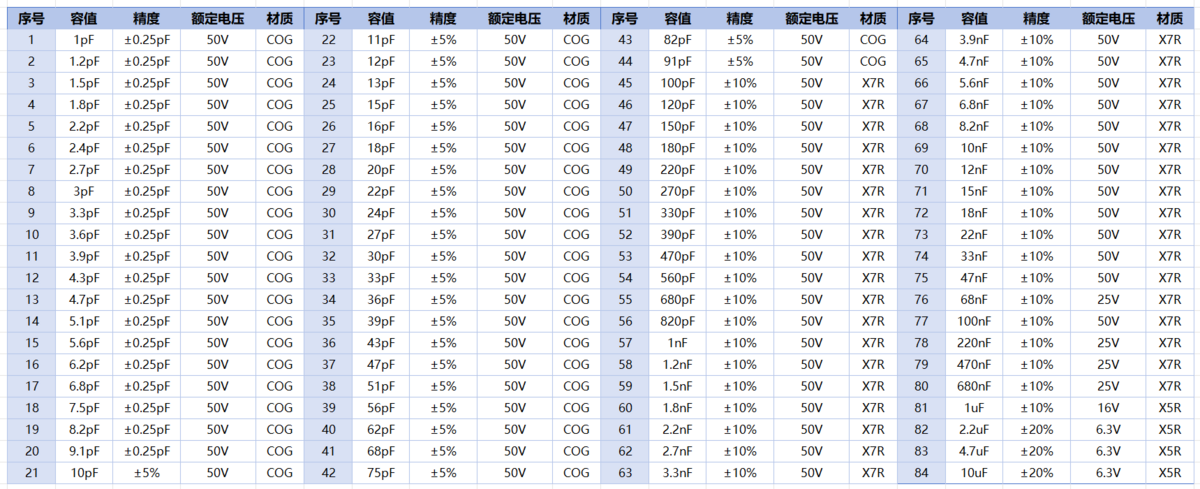

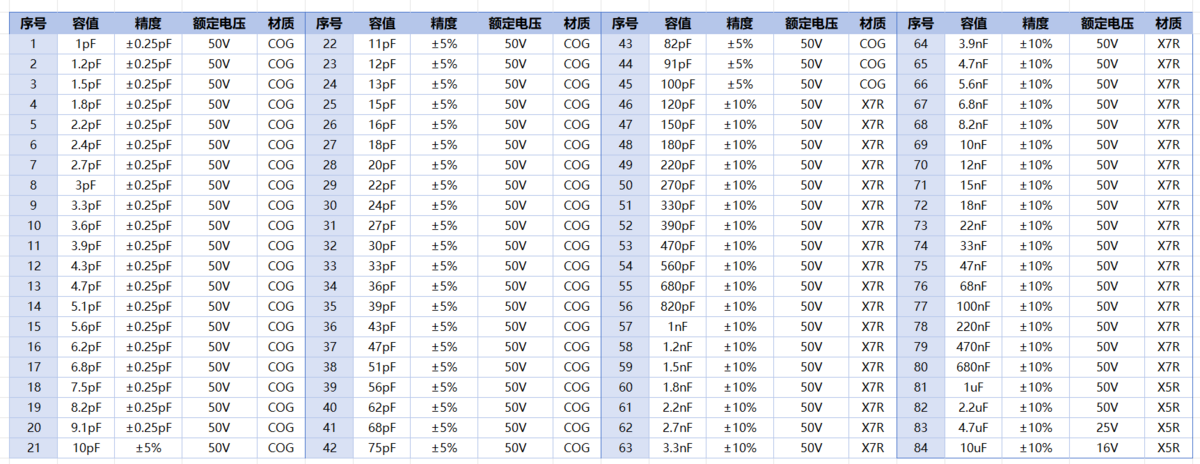

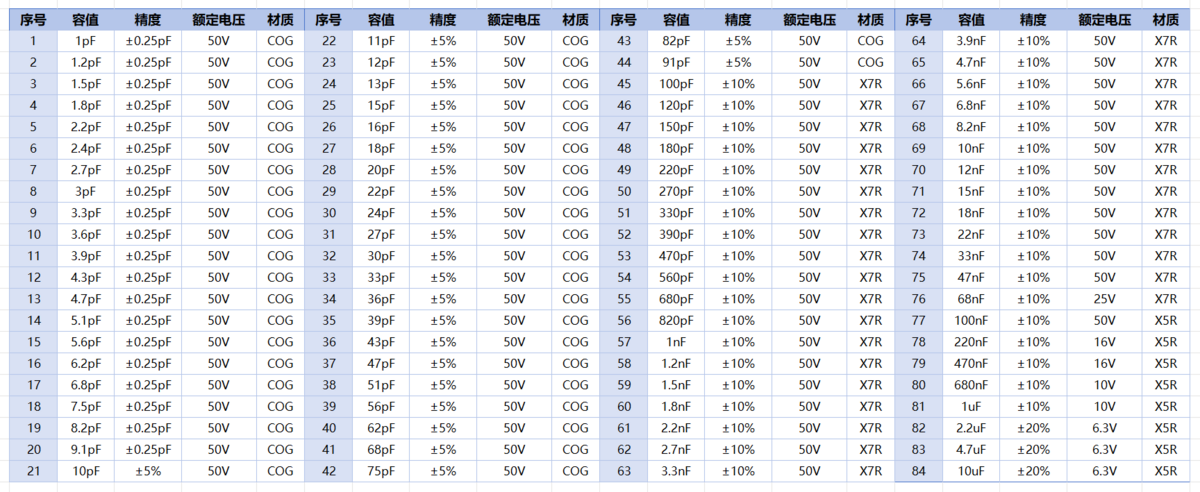

本产品根据封装大小，共有五种规格可供选择，分别为0201封装、0402封装、0603封装、0805封装、1206封装。每种型号都有完整的型号标签，每种型号的电容都有50只。满足日常需求。本样品本采用书本式的外观设计、便于查找，提高工作效率。

不同介质种类由于它的主要极化类型不一样，其对电场变化的响应速度和极化率亦不一样。在相同的体积下的容量就不同，随之带来的电容器的介质损耗、容量稳定性等也就不同。介质材料划按容量的温度稳定性可以分为两类，即Ⅰ类陶瓷电容器和Ⅱ类陶瓷电容器， NPO属于Ⅰ类陶瓷，而其他的X7R、X5R、Y5V、Z5U等都属于Ⅱ类陶瓷。

Ⅰ类陶瓷电容器（ClassⅠceramic capacitor），过去称高频陶瓷电容器（High-frequency ceramic capacitor），介质采用非铁电（顺电）配方，以TiO2为主要成分（介电常数小于150），因此具有最稳定的性能；或者通过添加少量其他（铁电体）氧化物，如CaTiO3 或SrTiO3，构成“扩展型”温度补偿陶瓷，则可表现出近似线性的温度系数，介电常数增加至500。这两种介质损耗小、绝缘电阻高、温度特性好。特别适用于振荡器、谐振回路、高频电路中的耦合电容，以及其他要求损耗小和电容量稳定的电路，或用于温度补偿。

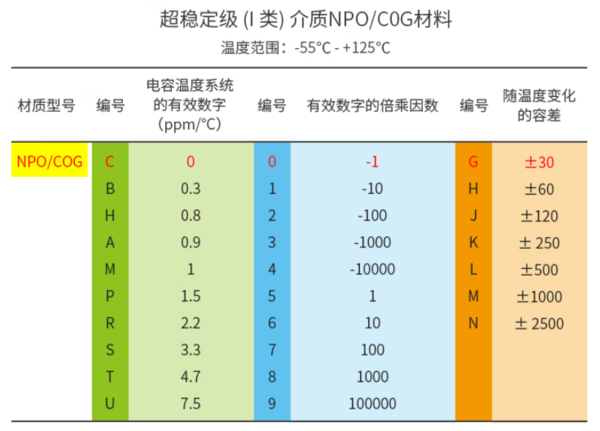

- C0G代表的温度系数：
  - C 表示电容温度系数的有效数字为0ppm/℃
  - 0 表示有效数字的倍乘因数为-1（即10的0次方）
  - G 表示随温度变化的容差为±30ppm
  - C0G电容最终的TCC为：0×（-1）ppm/℃±30ppm/℃
NPO是美国军用标准（MIL）中的说法，其实应该是NP0（零），但一般大家习惯写成NPO（欧）。这是Negative-Positive-Zero的简写，用来表示的温度特性。说明NPO的电容温度特性很好，不随正负温度变化而出现容值漂移。而C0G是Ⅰ类陶瓷中温度稳定性最好的一种，温度特性近似为0，满足“负-正-零”的含义。所以C0G其实和NPO是一样的，只不过是两个标准的两种表示方法（当然，容值更小、精度略差一点的C0K、C0J等也是NPO电容）。

Ⅱ类陶瓷电容器（Class Ⅱ ceramic capacitor）过去称为为低频陶瓷电容器（Low frequency ceramic capacitor），指用铁电陶瓷作介质的电容器，因此也称铁电陶瓷电容器。这类电容器的比电容大，电容量随温度呈非线性变化，损耗较大，常在电子设备中用于旁路、耦合或用于其它对损耗和电容量稳定性要求不高的电路中。其中Ⅱ类陶瓷电容器又分为稳定级和可用级。X5R、X7R属于Ⅱ类陶瓷的稳定级，而Y5V和Z5U属于可用级。X5R、X7R、Y5V、Z5U之间的主要区别在于温度范围和容值随温度的变化特性上。

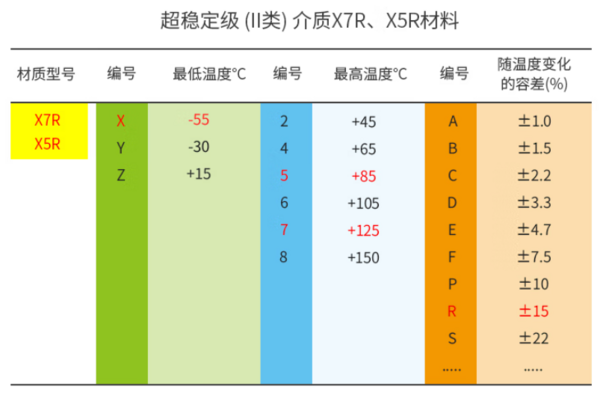

- X7R代表的温度范围和容值随温度的变化
  - X 代表电容最低可工作在 -55℃
  - 7 代表电容最高可工作在 +125℃
  - R 代表容值随温度的变化为 ±15%
  - X7R正常工作温度范围在-55℃～+125℃, 对应的电容容量变化为±15%
- X5R代表的温度范围和容值随温度的变化
  - X 代表电容最低可工作在 -55℃
  - 5 代表电容最高可工作在 +85℃
  - R 代表容值随温度的变化为 ±15%
  - X7R正常工作温度范围在-55℃～+85℃, 对应的电容容量变化为±15%
