STM8 存储器组织结构

来自丢石头百科
<tbody></tbody>
STM8S的EEPROM以32位字长(每字4字节)为基础组织起来。根据不同的器件,存储器组织机 构有所不同:
  • 小容量STM8S器件
  • 8K FLASH程序存储器,每页 64字节,共 128页
  • 640字节数据 EEPROM,每页 64字节,共 10页。数据 EEPROM包括一页的选项字节(64字节)。
  • 中容量STM8S器件
  • 从 16K到 32K FLASH程序存储器,每页 512字节,最多 64页
  • 1K字节数据EEPROM,每页 512字节,共 2页。数据 EEPROM包括一页的选项字节(512字节)。
  • 大容量STM8S器件
  • 从 64K到 128K FLASH程序存储器,每页 512字节,最多 256页

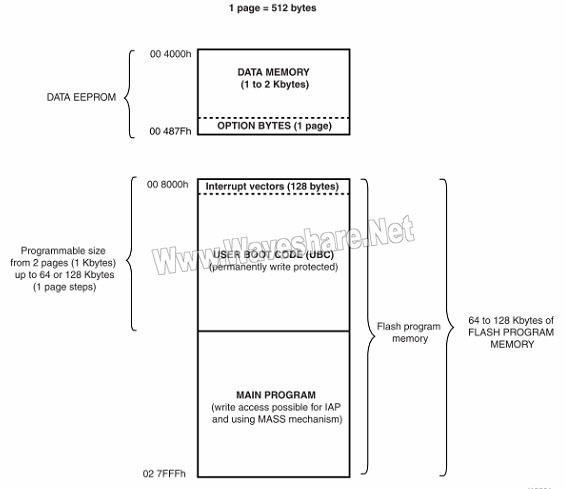

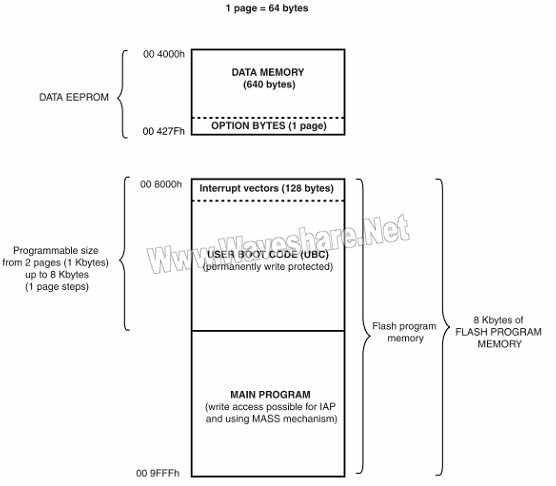

  • * 从 1K到 2K字节数据 EEPROM,每页 512字节,共 4页。数据 EEPROM包括一页的选项字节(512字节)。 页的大小定义了用户启动代码区域(UBC)大小的最小可调整值。请参考4.4.1用户启动区域 (UBC)。 图3和图4展示了STM8S系列FLASH存储器和数据EEPROM的组织机构。 STM8 P18 1.jpg (图三:小容量STM8S的FLASH存储器和数据EEPROM组织机构 ) STM8 P19 1.jpg (图四:中容量 STM8S的FLASH存储器和数据EEPROM组织机构 ) STM8 P20 1.jpg (图五:大容量STM8S的FLASH存储器和数据EEPROM组织机构 )
