STM8 时钟/触发控制器

<tbody></tbody>

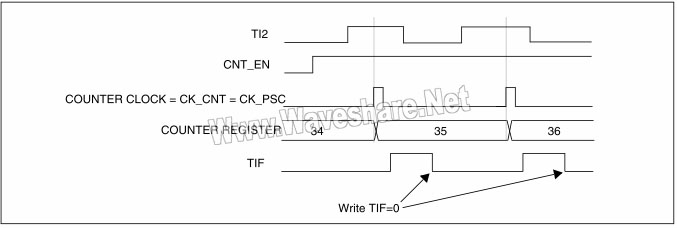

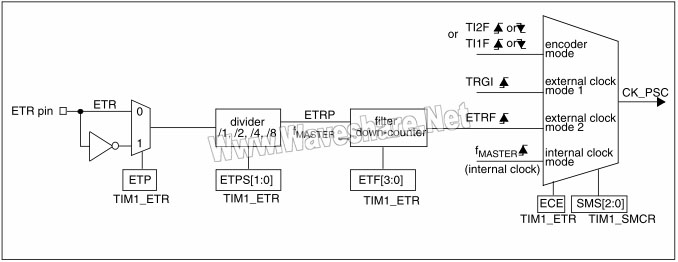

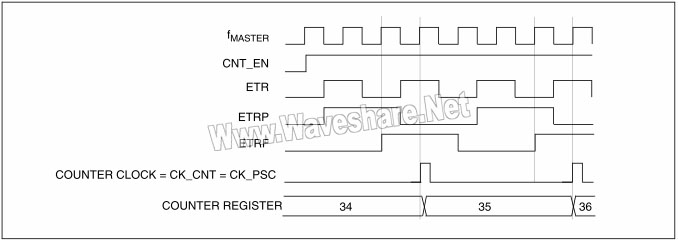

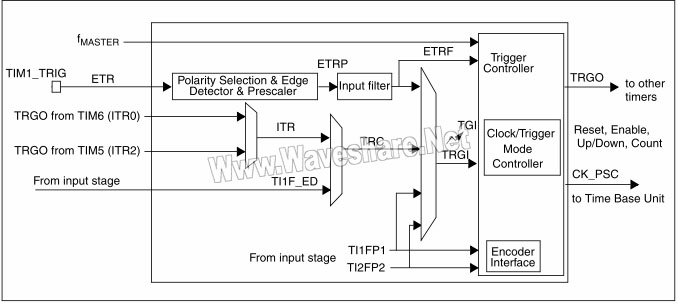

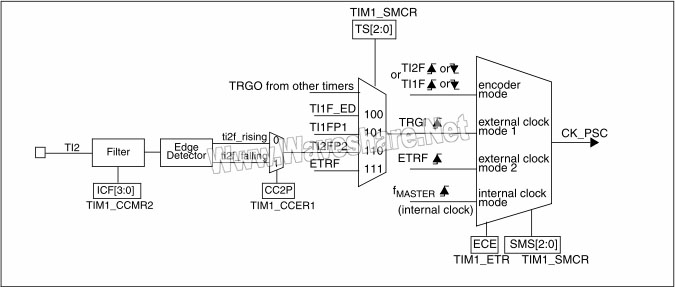

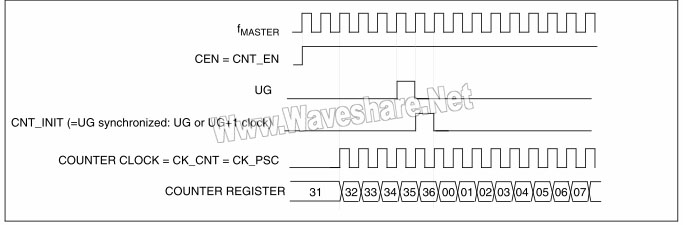

STM8时钟/触发控制器 时钟/触发控制器允许用户选择计数器的时钟源，输入触发信号和输出信号，框图如图40所示。 (图40：STM8时钟/触发控制器框图) 预分频时钟(CK_PSC) 时基单元的预分频时钟(CK_PSC)可以由以下源提供： 内部时钟(fMASTER) 外部时钟模式1：外部时钟输入(TIx) 外部时钟模式2：外部触发输入ETR 内部触发输入(ITRx)：使用一个定时器做为另一个定时器的预分频时钟。更多信息请参考图52的例子。 内部时钟源(fMASTER) 如果同时禁止了触发模式控制器和外部触发输入(TIM1_SMCR寄存器的SMS=000，TIM1_ETR寄存器的ECE＝0)，则CEN、DIR和UG位是实际上的控制位，并且只能被软件修改(UG位仍被自动清除)。一旦CEN位被写成1，预分频器的时钟就由内部时钟提供。 下图描述了控制电路和向上计数器在普通模式下，不带预分频器时的操作。 (图41：STM8普通模式下的控制电路，fMASTER分频因子为1) 外部时钟源模式1 当TIMx_SMCR寄存器的SMS=111时，此模式被选中。计数器可以在选定输入端的每个上升沿或下降沿计数。 (图42：STM8-TI2外部时钟连接例子) 例如，要配置STM8向上计数器在T12输入端的上升沿计数，使用下列步骤： 1.配置TIM1_CCMR2寄存器的CC2S=01，使用通道2检测TI2输入的上升沿 2.配置TIM1_CCMR2寄存器的IC2F[3:0]位，选择输入滤波器带宽(如果不需要滤波器，保持IC2F=0000) 注：捕获预分频器不用作触发，所以不需要对它进行配置，同样也不需要配置TI2S位，他们仅用来选择输入捕获源。 3.配置TIM1_CCER1寄存器的CC2P=0，选定上升沿极性 4.配置TIM1_SMCR寄存器的SMS=111，配置计数器使用外部时钟模式1 5.配置TIM1_SMCR寄存器的TS=110，选定TI2作为输入源 6.设置TIM1_CR1寄存器的CEN=1，启动计数器 当上升沿出现在TI2，计数器计数一次，且触发标识位(TIM1_SR1寄存器的TIF位)被置1，如果使能了中断(在TIM1_IER寄存器中配置)则会产生中断请求。 在TI2的上升沿和计数器实际时钟之间的延时取决于在TI2输入端的重新同步电路。 (图43：STM8外部时钟模式1下的控制电路) 外部时钟源模式2 计数器能够在外部触发输入ETR信号的每一个上升沿或下降沿计数。将TIM1_ETR寄存器的ECE位写1，即可选定此模式。 (图44：STM8外部触发输入框图) 例如，要配置计数器在ETR信号的每2个上升沿时向上计数一次，需使用下列步骤： 1.本例中不需要滤波器，配置TIM1_ETR寄存器的ETF[3:0]=0000 2.设置预分频器，配置TIM1_ETR寄存器的ETPS[1:0]=01 3.选择ETR的上升沿检测，配置TIM1_ETR寄存器的ETP=0 4.开启外部时钟模式2，配置TIM1_ETR寄存器中的ECE=1 5.启动计数器，写TIM1_CR1寄存器的CEN=1 计数器在每2个ETR上升沿计数一次。 在ETR的上升沿和计数器实际时钟之间的延时取决于在ETRP信号端的重新同步电路。 (图45：STM8外部时钟模式2下的控制电路)
