STM8 模拟看门狗

来自丢石头百科
<tbody></tbody>

STM8模拟看门狗 在单次转换模式和不带缓存的连续模式中模拟看门狗可以通过置位ADC_CSR寄存器的AWDEN位来使能。 如图148当模拟电压通过ADC转换后的值低于下限门槛值或者高于上限门槛值时AWD模拟看门狗会被置位。可通过对ADC_HTR和ADC_LTR的10位寄存器编程来设定门槛值,并且可以通过置位ADC_CSR寄存器的AWDIE位可使能中断。 对于STM8_ADC扫描模式,通过使用ADC_AWCRH和ADC_AWCRL寄存器的AWENx位在选定的通道上使能模拟看门狗功能。对于每个通道上的模拟看门狗的状态可以通过读ADC_AWSRH和ADC_AWSRL寄存器的AWSx来获得。一旦任何一个AWS标志位被置位这同时也会置位AWD标志位。如果AWDIE的中断使能位为1,会在一个SCAN序列结束时产生一个中断,中断子程序必须清除ADC_CSR寄存器的AWS和AWD标志位。 对于带缓存的连续模式,模拟看门狗可以如扫描模式一样来在选定的通道上使能并对之管理。 注意:为了在扫描和带缓存的连续模式中优化模拟看门狗中断等待延时时间,推荐在转换序列的最后一个通道使用模拟看门狗。 STM8 P365 1.jpg

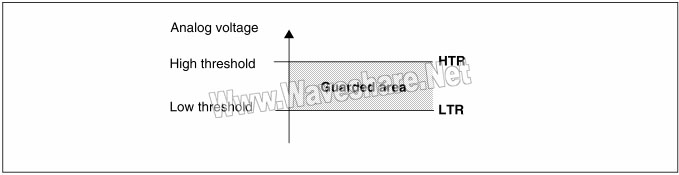

(图148:STM8模拟看门狗的安全区域)
