STM8 I2C与PCF8574通讯程序

来自丢石头百科
<tbody></tbody>
<tbody></tbody>
系统功能

使用STM8的I2C与PCF8574通讯，并使用LED作出简单指示！（PCF8574是I2C与并口互转芯片）

<tbody></tbody>
硬件设计

本设计基于内部RC振荡器2M时钟作STM8定时器TIM4的时钟源进行I2C通讯STM8 LED PB.jpg LED控制电路原理图

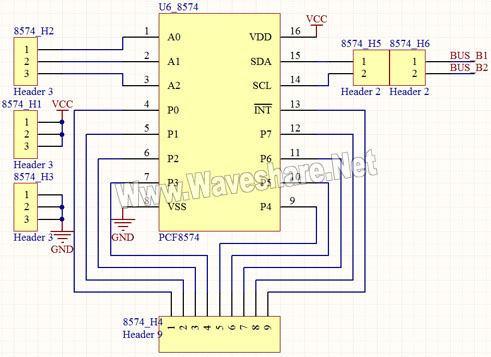

STM8 PCF8574.jpg PCF8974原理图

<tbody></tbody>
软件设计

/********************************************************************* 微 雪 电 子 WaveShare <a class="Blue_2_12px_" href="https://wiki.diustou.com/" style="color: rgb(7, 66, 184);">http://www.waveShare.net

目标系统: 基于STM8单片机  应用软件: Cosmic CxSTM8  说 明: 若用于商业用途，请保留此段文字或注明代码来源 深 圳 市 微 雪 电 子 有 限 公 司 保 留 所 有 的 版 权

                                                                                                                                          • /

/* ------------------------------------------------------------------- 实验内容： 使用STM8的I2C与PCF8574T通讯，并使用LED作出简单指示。

硬件连接： 将PB口的LED指示灯使能开关切换到"ON"状态。

*/
  1. include <STM8S207RB.h>
  2. include <ws_pcf8574.h>

unsigned char i=0;

  1. define I2C_busy() while((I2C_SR3&0x02)==1);
  2. define I2C_start() I2C_CR2|=0x01;
  3. define I2C_stop() I2C_CR2|=0x02;
  4. define I2C_Ack() I2C_CR2|=0x04;
  5. define I2C_NAck() I2C_CR2&=(~0x04);
  6. define I2C_addrask (I2C_SR1&0x02)
  7. define I2C_SBask (I2C_SR1&0x01)
  8. define I2C_TxEask (I2C_SR1&0x80)
  9. define I2C_RxNeask (I2C_SR1&0x40)
  10. define I2C_BTF (I2C_SR1&0x04)
  11. define I2C_BERR_ERR (I2C_SR2&0x01)
  12. define I2C_AF_ERR (I2C_SR2&0x04)
  13. define I2C_writebyte(x) I2C_DR=x;

void I2C_Init(void) {       I2C_FREQR=0x0f;       I2C_CCRH=0x00;       I2C_CCRL=0x50;       I2C_TRISER=0x11;       I2C_CR1|=0x01;       I2C_Ack();       I2C_CR2|=0x08; }

void I2C_Start(void) {       I2C_busy();       I2C_start();       while(I2C_SBask==0); }

void I2C_SendDAdr(u8 Add) {       I2C_writebyte(Add);       while(I2C_addrask==0);       I2C_busy(); }

void I2C_SendDat(u8 data) {       I2C_writebyte(data);       I2C_busy();       while(I2C_TxEask==0); }

u8 I2C_RcvDat(void) {       u8 i;       while(I2C_RxNeask==0);       abc:       if(I2C_BTF==0x04)       {i=I2C_DR;}       else goto abc;       if(I2C_BTF==0){}       else goto abc;       return i; }

void PCF8574_Init(void) {       I2C_Init(); }

void PCF8574_WriteAByte(u8 data) {       I2C_Start();       I2C_SendDAdr(0x40);       I2C_SendDat(data);       I2C_stop(); }

void main(void) {       u8 i=0x4c;       PCF8574_Init();       while(1){PCF8574_WriteAByte(i);;i++;delay_ms(100);} }

<tbody></tbody>
系统调试
LED不断的闪烁，改变延迟的大小，LED闪烁的速度加快！
