STM8 SPI驱动LCD12864

来自丢石头百科
<tbody></tbody>
<tbody></tbody>
系统功能

　　利用STM8内部的SPI通讯总线来驱动LCD12864。 　　

<tbody></tbody>
硬件设计

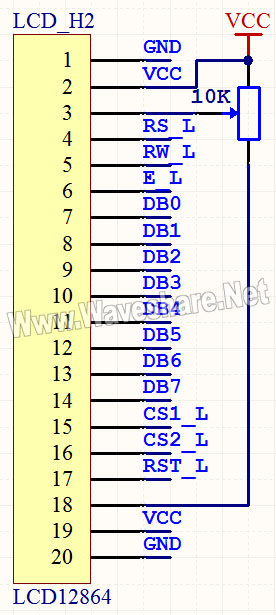

STM8 LCD12864.jpg  LCD12864电路原理图

<tbody></tbody>
软件设计

/********************************************************************* 微 雪 电 子 WaveShare <a class="Blue_2_12px_" href="https://wiki.diustou.com/" style="color: rgb(7, 66, 184);">http://www.waveShare.net

目标系统: 基于STM8单片机  应用软件: Cosmic CxSTM8  说 明: 若用于商业用途，请保留此段文字或注明代码来源 深 圳 市 微 雪 电 子 有 限 公 司 保 留 所 有 的 版 权

                                                                                                                                          • /
  1. include <stdarg.h>
  2. include <ws_spi.h>

void st7920LcdInit(void) {       u8 i;       SPI_Init();       delay_ms(100);       PE_DDR|=0x20;       PE_CR1|=0x20;       PE_CR2|=0x20;       sendCodeST7920(0x0c);//整体显示       sendCodeST7920(0x01);//清屏       sendCodeST7920(0x02);       for(i=0;i<64;i++)             lcd_buffer[i]=' ';       //memset(lcd_buffer,' ',sizeof(lcd_buffer)); }

void sendCodeST7920(u8 Lcd_cmd) {       E_CLK       LCD_DELAY()       E_SET       SPI_sendchar(0xF8);       SPI_sendchar(Lcd_cmd & 0xF0);       SPI_sendchar(Lcd_cmd << 4);       LCD_DELAY()       E_CLK       LCD_DELAY() }

void sendDataST7920(u8 Lcd_data) {       E_CLK       LCD_DELAY()       E_SET       SPI_sendchar(0xFA);       SPI_sendchar(Lcd_data & 0xF0);       SPI_sendchar(Lcd_data << 4);       LCD_DELAY()       E_CLK       LCD_DELAY()

}
