TTP223 Touch Sensor

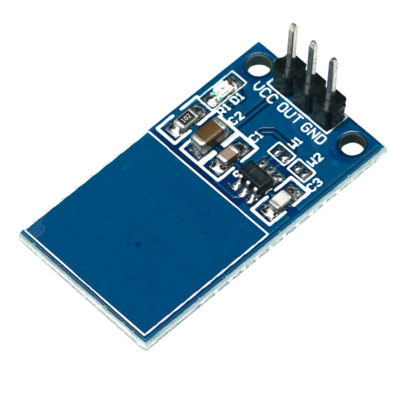

TTP223 Touch Sensor 示意图.png
基本信息

分类: 电容 触摸 传感器

品牌: 丢石头

功能简介
特性
  • TTP223数字触摸传感器

接口

I/O口

相关产品

产品概述

点动型电容式触摸开关模块是一个基于触摸IC(TTP223)的电容式点动型触摸开关模块。常态下,模块输出低电平,模式为低功耗模式;当用手指触摸相应位置式,模块会输出高电平,模式切换为快速模式;当持续12秒没有触摸时,模式有切换为了低功耗模式。使用模块时可以将模块安装在非金属材料的表面(如玻璃)。它具有体积小,寿命长,性能稳定等优点。

产品特点

  • 工作电压:2.0V-5.5V。
  • 板载状态指示灯。
  • 模块具有自动校准功能,当无按键被触摸时,系统会重新校准,重校准周期约为4.0sec。
  • 上电之后需要约0.5sec的稳定时间,此时间段内不要对键进行触摸,此时所有功能都被禁止。
  • 可通过W1和W2端口选择输出模式
    • 管脚W1提供直接模式、触发模式的选择
    • 管脚W2提供快速模式、低功耗模式的选择
TTP223 Touch Sensor 产品说明.png

原理图

原理图

产品资料

TTP223 Touch Sensor
