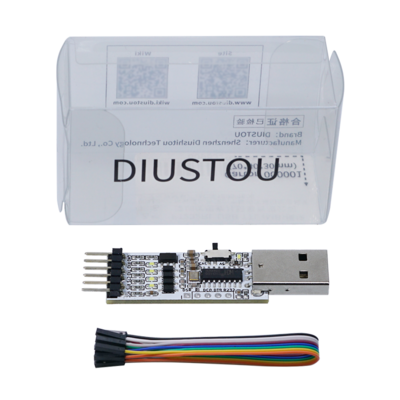

USB TTL (CH340G, 6, TA, M, CN)
来自丢石头百科
| ||||||||||||||||||||||
| ||||||||||||||||||||||
| ||||||||||||||||||||||
产品概述
- 采用CH340G芯片，全速USB设备接口，兼容 USB V2.0。
- 外置12M晶振，串口发送信号的波特率误差小于 0.3％
- VCC引脚与信号引脚支持3.3V和5V双电压选择，可通过板载拨码开关选择。
- 请在模块断电情况下通过拨码开关切换电压值。
- 支持波特率范围：50bps - 2Mbps
- 板载五个白色指示灯，分别用于指示供电状态、信号的收发状态以及RTS CTS指示灯。
- PWR灯：白色，电源指示灯
- TXD灯：白色，TTL数据发送指示灯，数据流向:USB->TTL
- RXD灯：白色，TTL数据接收指示灯，数据流向:TTL->USB
- RTS灯：白色，发送请求指示灯，用于指示本设备准备好可接收数据
- CTS灯：白色，发送允许指示灯，用于判断是否可以向对方发送数据
- 预留硬件流控管脚DTR、DCD、RI、DSR和RS232是能引脚R232，便于外接控制其他设备。
- 防短路、防过流、防高压多重保护功能。
- 工作温度：-40℃ - 85℃
数据手册
= 软件
- Windows系统驱动，包含WIN10/WIN11系统32/64位
- 支持32/64位Windows 11/10/8.1/8/7/VISTA/XP，SERVER 2022/2019/2016/2012/2008/2003，2000/ME/98，通过微软数字签名认证，支持USB转UART的3线和9线SERIAL串口等。
- 苹果系统驱动
- 支持OS X 10.9~10.15，OS X 11（Big Sur）及以上，内有安装指导文档。
- 安卓免驱应用库及例程
- USB转串口安卓免驱安装程序、库和例程，用于Android操作系统4.4及以上版本的USB Host模式，无需加载Android内核驱动，无需root权限操作。包含apk安装程序，lib库文件（Java Driver），App Demo例程(USB转UART Demo工程SDK)。
- Linux系统驱动
- USB转串口LINUX驱动程序，支持CH340和CH341，支持32/64位系统。
- 串口调试助手
- PuTTY串口查看软件
FAQ
|
