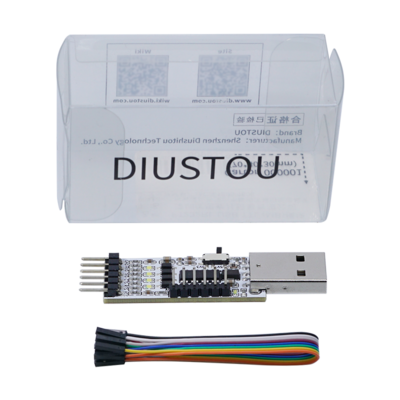

USB TTL (CH343G, 6, TA, M, CN).png
基本信息

分类： UART

品牌： 丢石头

功能简介
特性
  • 3.3V和5V双电压选择
  • 防短路、防过流、防反接、防高压多重保护功能

接口

USB接口UART接口

相关产品

{{{related}}}

产品概述

  • 采用CH343G芯片，全速USB设备接口，兼容 USB V2.0。
  • 内置时钟，串口接收信号的允许波特率误差不大于 4％，串口发送信号的波特率误差小于 1.6％
  • 支持免安装的操作系统内置CDC类驱动程序或者多功能高速率的VCP厂商驱动程序。
  • VCC引脚与信号引脚支持5V和3.3V多电压选择，可通过板载拨码开关选择。
    • 请在模块断电情况下通过拨码开关切换电压值。
  • 支持波特率范围：50bps - 3Mbps
  • 板载五个白色指示灯，分别用于指示供电状态、信号的收发状态以及RTS CTS指示灯。
    • PWR灯：白色，电源指示灯
    • TXD灯：白色，TTL数据发送指示灯，数据流向:USB->TTL
    • RXD灯：白色，TTL数据接收指示灯，数据流向:TTL->USB
    • RTS灯：白色，发送请求指示灯，用于指示本设备准备好可接收数据
    • CTS灯：白色，发送允许指示灯，用于判断是否可以向对方发送数据
  • 预留硬件流控管脚DTR、DCD、RI、DSR和USB状态引脚ACT，便于外接控制其他设备。
  • 防短路、防过流、防高压多重保护功能。
  • 工作温度：-40℃ - 85℃

产品说明

  • USB TTL (CH343G, 6, TA, M, CN) 产品说明.png
  • 1、电源指示灯：供电正常时常亮
  • 2、3.3V/5V切换拨码开关：用于切换信号电平与VCC电压。建议在断电情况下操作。
  • 3、CH343串口芯片
  • 4、RXD指示灯：数据接收指示灯，TTL端接收数据时闪烁。
  • 5、TXD指示灯：数据发送指示灯，TTL端发送数据时闪烁。
  • 6、CTS指示灯：发送允许指示灯，输入有效时常亮。
  • 7、RTS指示灯：发送请求指示灯，输出有效时常亮。
  • 8、VCC：电源输出正极，可输出5V/3.3V
  • 9、RTS：用于指示本设备准备好可接收数据，低电平有效。
  • 10、CTS：用于判断是否可以向对方发送数据，低电平有效。
  • 11、TXD：串行数据输出
  • 12、RXD：串行数据输入
  • 13、GND：电源输出负极
  • 14、RI：MODEM 联络输入信号，振铃指示，低有效
  • 15、DSR：MODEM 联络输入信号，数据装置就绪，低有效
  • 16、DTR：MODEM 联络输出信号，数据终端就绪，低有效
    • 上电期间如果检测到外接了下拉电阻则切换为串口发送正在进行的状态指示，高电平有效。
  • 17、DCD：MODEM 联络输入信号，载波检测，低有效
  • 18、DOWN：下拉电阻连接端。
    • 上电期间可通过杜邦线连接到 16、DTR 引脚，将其切换为TNOW 输出引脚，用于指示串口正在发送数据。在半双工模式下，TNOW 可以用于直接控制 RS485 收发器的收发切换。
  • 19、ACT：USB 配置完成状态输出，可以用于通知 MCU 或者驱动串接了限流电阻后接到 VIO 的发光二极管。低电平有效，挂起时无效。
