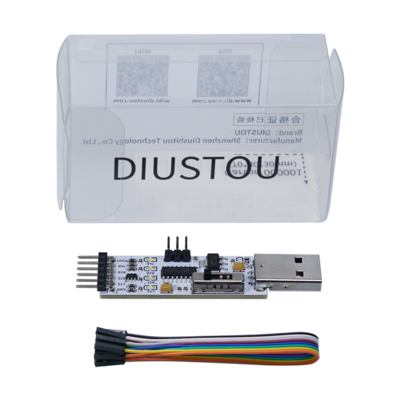

USB TTL Multi Level
USB TTL Multi Level (TA, CH340) 示意图.png

USB TTL Multi Level (TA, CH340)


USB TTL Multi Level (TA, CP2102) 示意图.png USB TTL Multi Level (TA, CP2102)


USB TTL Multi Level (TA, FT232) 示意图.png USB TTL Multi Level (TA, FT232)


USB TTL Multi Level (TC, CH340).png USB TTL Multi Level (TC, CH340)


USB TTL Multi Level (TC, CP2102).png USB TTL Multi Level (TC, CP2102)


USB TTL Multi Level (TC, FT232) 示意图.png USB TTL Multi Level (TC, FT232)

基本信息

分类: UART

品牌: 丢石头

功能简介
特性

USB转TTL 多电压

接口

UART接口 USB接口

相关产品

{{{related}}}

产品概述

  • 多种USB转串口主控芯片(CH340、FT232、CP2102)可供选择,速度快,稳定性好。
  • 板载电源指示灯及多种信号指示灯(RX、TX、CTS、RTS),可更方便的检测模块工作状态。
    • 初次上电,电源指示灯常亮,RX和TX灯快闪,RTS灯慢闪。
  • 电源VCC和信号电平(RX、TX、CTS、RTS、DTR、DSR、DCT)均支持5V/3.3V/2.5V/1.8V四种电平切换,适应不同电压的系统。
    • 采用拨码开关选择电压,无需断电操作。
  • 采用芯片转换方案,非三极管方案,低电平为0V(三极管方案由于有导通压降,低电平无法达到0V)
  • 引出CTS、RTS信号管脚,FT232、CP2102版额外引出DTR、DSR、DCT引脚,可以方便的进行硬件流控。
  • USB口带有静电保护和电流保护。
  • 信号接口RX、TX、CTS、RTS口带有电流保护和ESD保护。
  • 波特率支持范围:
    • CH340:50bps ~ 2M bps
    • FT232:300bps ~ 3Mbps
    • CP2102:300bps ~ 1M bps

使用说明(以FT232为例)

1. 下载并安装驱动

FT232RL USB TTL 使用说明 1.png

FT232RL USB TTL 使用说明 2.png

FT232RL USB TTL 使用说明 3.png

FT232RL USB TTL 使用说明 4.png

2. 验证驱动是否安装成功。右键点击左下角的 Windows 徽标,打开“设备管理器”。

FT232RL USB TTL 使用说明 5.png

展开“端口 (COM 和 LPT)”,如有“USB Serial Port”设备,即为安装成功。

FT232RL USB TTL 使用说明 6.png

3. 验证模块是否正常工作。短接模块的 TXD 和 RXD 管脚,打开串口调试软件,点击“打开串口”。文本框内填入任意内容,再点击“发送”按钮。正常情况下,软件会接收到相同的内容并显示出来。

FT232RL USB TTL 使用说明 7.png
