Voltage Current Meter
来自丢石头百科
| ||||||||||||||||||||||
| ||||||||||||||||||||||
| ||||||||||||||||||||||
目录

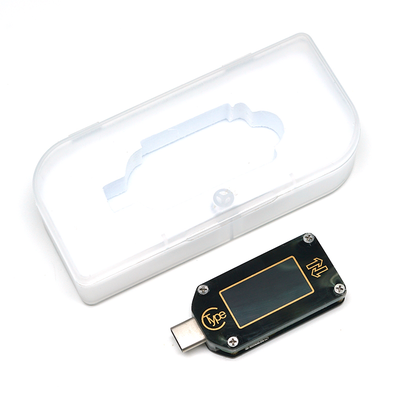

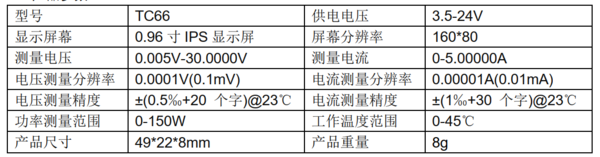

产品参数

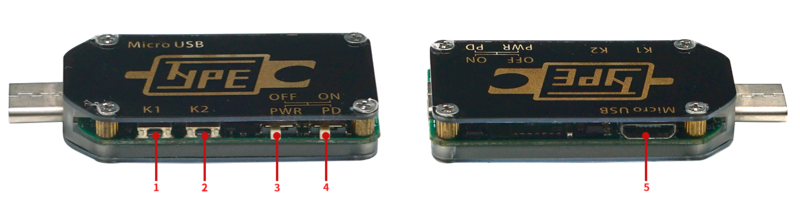

产品说明
- K1：短按实现数值切换或进入二级菜单，部分页面有长按功能。
- K2：长按进入或退出菜单，短按实现菜单切换。
- 系统供电切开关：测试仪静态耗电从Type-C公头处取电，如果从母头供电就会有空载的电流（约 20mA），可以关闭系统供电开关后用micro线供电。使用micro供电时可以 0V起测。如果电压不为0，请先关闭系统供电开关。
- PD 开关：测量充电时拨向OFF，关闭PD功能。诱骗触发时拨向ON，打开 PD 功能。注意：测量充电时一定关闭硬件PD开关或PD软开关，诱骗和快充协议检测时打开。
- micro 接口：独立供电或者电脑联机使用。
使用说明
- 使用时请先将产品插到充电器上，然后再接入负载。产品默认有八个界面，上电后首先显示上次关机时界面。短按K1、K2可以实现前后界面切换，长按K2实现进入退出子菜单。
主界面

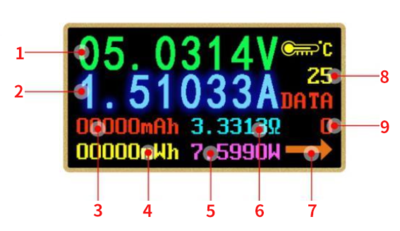

- 面板介绍
- 电压测量值
- 电流测量值
- 累计容量测量值
- 累计能量测量值
- 功率测量值
- 负载等效阻抗测量值
- 电流方向
- 温度测量值
- 数据组编号
- 操作说明
- 此界面下长按K1清零当前数据组，长按K2切换数据组，当数据组为0,断电时暂存当前容量和能量，待下次开机时闪烁提醒上次数据，当累加容量超过1mAh自动清除上次数据，重新开始累计。当数据组为1，断电时存储当前容量和能量，待下次开机继续累加。
离线存储界面

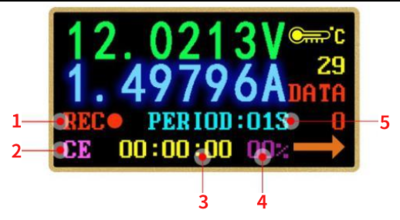

- 面板介绍
- 记录状态标识
- 记录数据清零
- 数据记录时长
- 已用记录空间比例
- 数据记录间隔时间
- 操作说明
- 长按K2进入菜单，小三角指向正在操作的项目，进入菜单，然后短按K2切换位置。短按K1切换当前菜单功能。REC红色为暂停记录，绿色为正在记录；PERIOD为记录间隔时间，调整范围为1-60秒，总记录时间为24分钟-24小时，CE为清除离线存储数据；清除记录数据后可以更改记录间隔时间，开始记录后无法更改，断电后会自动暂停记录。
快充识别界面

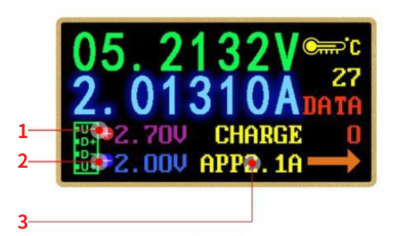

- 面板介绍
- D+电压
- D-电压
- 当前快充模式
- 本产品能识别QC2.0、QC3.0、APPLE2.4A/2.1A/1A/0.5A、Android DCP、SAMSUNG（注： D+D-电压和协议识别结果仅供参考。）

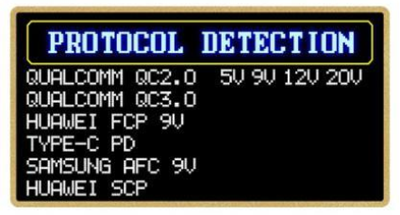

快充协议检测界面
- 操作说明
- 此界面下长按K2，显示“DANGEROUS”后再短按K1开始自动检测，绿色为支持的协议，红色为不支持。当前支持自动检测的协议有QC2.0、QC3.0、华为 FCP、华为 SCP、三星 AFC、 PD
- 注：该操作会使 Type-C 口输出高压，使用时请拔掉负载。
诱骗触发界面

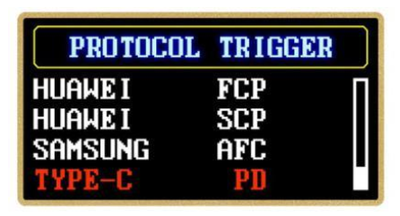

诱骗触发操作
- 操作说明
- 长按K2进入触发菜单，然后短按K2实现下翻页。
- 短按K1进入子菜单，然后短按K1或K2开始触发。
- 触发完成后短按 K1、K2 实现触发切换或者电压加减。
- 长按K2返回上级菜单。
- 注：除华为SCP和PPS之外，其他协议退出触发模式会保持快充状态，重新插拔测试仪可恢复到5V状态；当前支持诱骗的协议有QC2.0、QC3.0、华为 FCP、华为 SCP、三星 AFC、PD2.0、PPS(该操作会使Type-C 口输出高压，使用时请拔掉负载。)
PD触发操作

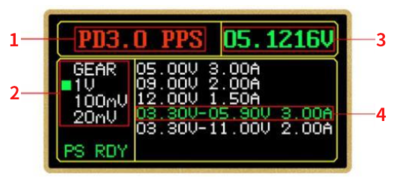

- 面板介绍
- 当前的PD模式
- PPS电压步进值(固定电压下不可选)
- 当前实际输出电压
- 白色为支持的PD电压，绿色为当前触发的电压。
- 操作说明
- PD 触发效果类似上图，短按K1提示please restart，重新插拔接口后短按K1/K2切换PD电压，PPS下长按K1切换步进值，短按K1/K2实现电压增减，长按K2退出触发模式。如果使用Type-C线连接测试仪和PD电源，如果打开PD开关不亮请翻转接口。

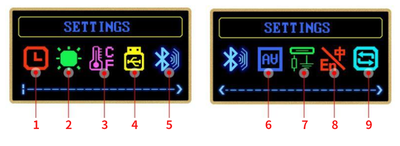

系统设置界面
- 面板介绍
- 延时关屏设置
- 屏幕亮度设置
- 温度单位切换
- 电脑联机开关
- 蓝牙开关
- 屏幕方向旋转
- PD 软开关
- 语言选择
- 恢复出厂设置
- 操作说明
- 此界面下长按K2进入设置菜单或返回上级菜单，短按K2向后翻页，短按K1进入设置当前参数，长按K2保存。
- 延时关屏时间可以设置为1-9分钟或常亮，0表示常亮。
- 屏幕亮度十级可调。
- 温度单位可以在℃和℉之间调整。
- 屏幕可以180°旋转。
- 打开CC下拉后会默认亮屏。
- 如需要测量手机充电一定要关闭PD开关或PD软开关。
- 恢复出厂设置只会还原设置，不会清除数据组和离线数据。

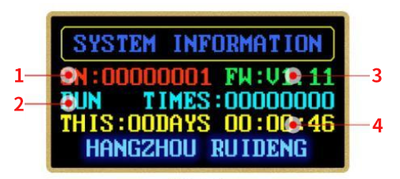

系统信息界面
- 面板介绍
- 产品序列号
- 开机次数
- 固件版本号
- 本次运行时间

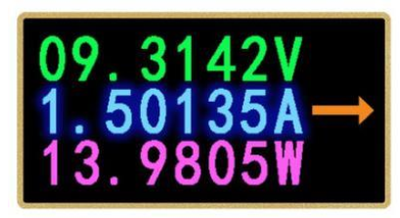

简洁测量界面
- 只显示电压、电流、功率和电流方向
异常状态
- 异常状态下可以按住K2供电恢复出厂设置，或者也可以按住K1供电进入boot模式用上位机进行固件升级
上位机说明
- 安装软件需求：win7-win11 系统，带有网络连接的电脑（某些HUB会有兼容性问题，请使用电脑原生USB口连接测试仪）。由于系统版本繁多，可能存在不兼容情况，如果确切需要此功能请先下载预装测试后再购买。
软件安装

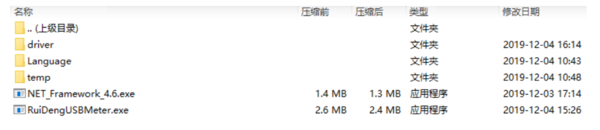

- 下载好打开压缩包，运行 NET_Framework_4.6 按照提示进行安装.net。
- 安装完成后，右键管理员运行 RuiDengUSBMeter 就可以打开软件，文件夹内其他文件不要动。
- 第一次使用先安装驱动程序，点击界面上安装驱动，然后点击 Install。
- 安装好后将测试仪的 micro 接口连接电脑，电脑会自动安装好驱动，重新插拔一下左上角提示设备已插入，点击联机就可以使用了。
软件操作

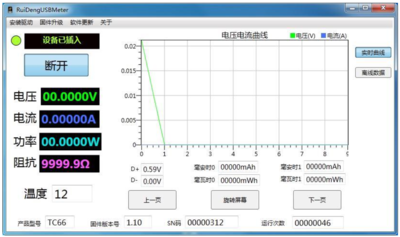

- 将测试仪通过 micro 线连接电脑，显示设备已插入后点击联机，这样就会显示实时的电压电流等信息；右侧曲线图表可以双击适应窗口大小，滚动滚轮会放大缩小，在X轴Y轴和图表中间旋转滚轮有不同的缩放效果；图表上点击右键可以清除数据、导出为表格或者图片；点击离线数据后稍等一下离线数据就进入表格中，显示离线数据时会暂停实时曲线记录；下方为两个数据组的记录值和 D+D-的电压。
升级固件
当有新固件时插上测试仪后会提示固件升级，固件升级请按照以下步骤操作。
- 清理内存关掉不必要的软件(或者重启电脑)。
- 重新启动软件，关闭所有的更新提示。
- 按住 K1 将测试仪连接电脑，等待显示设备插入，关掉弹出固件更新提示(这时不要点击联机)。
- 点击固件升级，然后点击立即升级。
软件更新
当有新的上位机软件时会提示更新，并提示最新下载链接，当前说明书对应的电脑软件版本为 V1.0.0.6。
