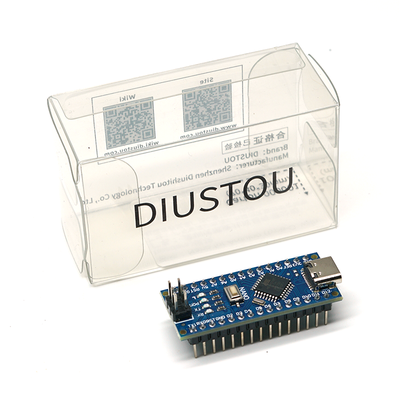

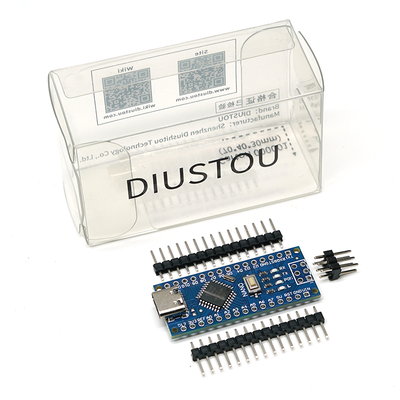

产品概述
- Atmega328P-AU主控
- 12个数字输入/输出端D2-D13。
- 8个模拟输入端DA0-A7。
- 1对TTL电平串口收发端口RX/TX。
- 6个PWM端口, D3, D5, D6, D9, D10, D11
- 支持USB下载及供电。
- 支持外接3.3V- 12V直流电源供电。
产品特点
- 引脚均用丝印标注
- 布局紧凑，占用空间小
- 带串口指示灯
- CH340串口芯片
- 元器件排布整齐
使用方法
- 下载aduino的IDE
- 下载USB芯片驱动
- 插上NANO开发板，驱动会自动安装
- 在工具 --> 开发板里面选择板卡NANO
- 选择COM端口，这个可以在我的电脑里查询你的NANO开发板里面端口
- 将程序烧录进去
