GPIO Relay

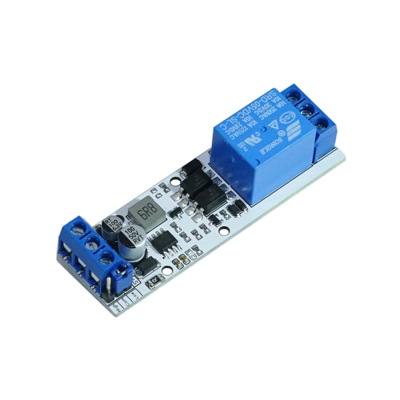

PIO Reloy (1, Adjustable, Opto) 示意图.png

GPIO Relay (1, Adjustable, Opto)

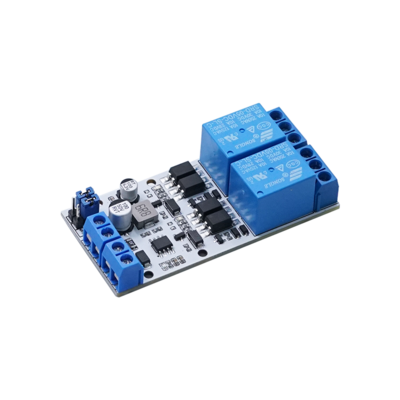

PIO Reloy (2, Adjustable, Opto) 示意图.png

GPIO Relay (2, Adjustable, Opto)

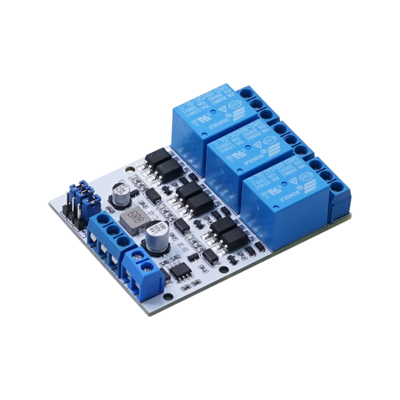

PIO Reloy (3, Adjustable, Opto) 示意图.png

GPIO Relay (3, Adjustable, Opto)

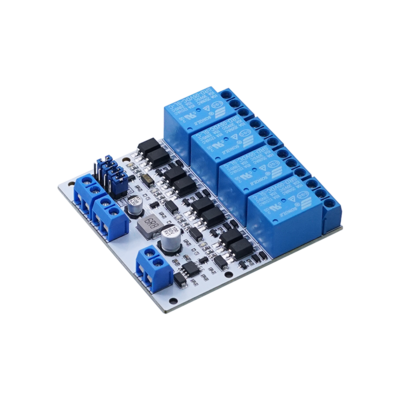

PIO Reloy (4, Adjustable, Opto) 示意图.png

GPIO Relay (4, Adjustable, Opto)

基本信息

分类: 继电器

品牌: 丢石头

功能简介
特性
  • 带光耦继电器

接口

I/O口

相关产品

产品概述

继电器是一种电控制器件,是当输入量(激励量)的变化达到规定要求时,在电气输出电路中使被控量发生预定的阶跃变化的一种电器。它具有控制系统(又称输入回路)和被控制系统(又称输出回路)之间的互动关系。通常应用于自动化的控制电路中,它实际上是用小电流去控制大电流运作的一种“自动开关”。故在电路中起着自动调节、安全保护、转换电路等作用。

产品型号

  • 1200px-GPIO Relay1.jpg

接口说明

以GPIO Relay (4, Adjustable, Opto)为例

  • GPIO Relay 接口说明.png
  • 1.电源电压输入端,供电电压范围5V-32V
  • 2.继电器控制端(可以设置高或低电平控制继电器吸合)
    • IN1:继电器1信号触发端
    • IN2:继电器2信号触发端
    • IN3:继电器3信号触发端
    • IN4:继电器4信号触发端
  • 3.继电器触发方式选择端:跳线帽与LOW短接时为低电平触发:跳线帽与high短接时为高电平触发。
  • 4.电源指示灯
  • 5.继电器开关指示灯
  • 6.光耦保护电路
  • 7.继电器一输出端(NC1/COM/NO1):
    • COM1:公共端;
    • NC1:常闭端,继电器吸合前与COM1短接,吸合后悬空;
    • NO1:常开端,继电器吸合前悬空,吸合后与COM1短接。
  • 8.继电器二输出端(NC2/COM/NO2):
    • COM2:公共端;
    • NC2:常闭端,继电器吸合前与COM2短接,吸合后悬空;
    • NO2:常开端,继电器吸合前悬空,吸合后与COM2短接。
  • 9.继电器三输出端(NC3/COM/NO3):
    • COM3:公共端;
    • NC3:常闭端,继电器吸合前与COM3短接,吸合后悬空;
    • NO3:常开端,继电器吸合前悬空,吸合后与COM3短接。
  • 10.继电器四输出端(NC4/COM/NO4):
    • COM4:公共端;
    • NC4:常闭端,继电器吸合前与COM4短接,吸合后悬空;
    • NO4:常开端,继电器吸合前悬空,吸合后与COM4短接。

接线参考图

Relay Module With Optocoupler 接线图3.png

注意事项

  • 电源与负载请在参数范围内使用,请勿超范围使用。
  • 额定负载和寿命是一个参考值,会根据不同的环境因素负载性质与种类而有较大不同,因此最好在实际或模拟实际的使用中进行确认。
  • 模块的负载能力受环境温度和自身温升的影响较大,需依据实际工作环境条件利用空气对流散热即可,要求安装在有良好对流环境。
  • 高温下的电耐久性:模块在高温下使用时,电耐久性会比常温下使用要低,所以请在实际使用中进行确认。
