产品概述
- 继电器是一种电控制器件，是当输入量(激励量)的变化达到规定要求时，在电气输出电路中使被控量发生预定的阶跃变化的一种电器。它具有控制系统(又称输入回路)和被控制系统(又称输出回路)之间的互动关系。通常应用于自动化的控制电路中，它实际上是用小电流去控制大电流运作的一种“自动开关”。故在电路中起着自动调节、安全保护、转换电路等作用。
- 多功能继电器控制模块,专为有多种不同需求的用户设计,采用微控制器作为主控单元,预置32种+24种（2路时额外增加）功能,用户可以根据实际需求使用相对应的特定功能。可应用于水泵控制、电机控制、灯带控制电磁阀控制等。
产品特点
- 共有三种工作电压选择：DC5V、DC12V、DC24V
- 共有两种继电器通路选择：1路、2路
- 1路继电器有两种外观选择：裸板、带外壳
- 控制电平：大于工作电压（5V/12V/24V）的80%
- 输出电压：继电器的输出端可看作为一个电子开关，无电压输出
- 负载功率：10A内的直流或交流负载（如负载功率较大，建议在继电器输出端并上一个RC吸收回路，降低干扰）
- 延时范围：0.01s-9990分钟 时间可调
- 电路保护：板载防反接防浪涌电压保护
- 板载继电器状态指示灯和电源指示灯
- 继电器寿命长可连续吸合10万次。
- 外部连线采用旋转压接端子，使接线更牢固。
- 带固定安装孔，方便安装。
- 应用领域：电机、马达、LED、灯具、水泵、电磁阀等控制
产品说明
接线端口
1路继电器
- DC+：模块工作电源正极，输入5V/12V/24V
- DC-：模块工作电源负极，输入GND
- IN+：信号输入端正极，当IN-与DC-相连时，可通过控制该引脚与DC+的断连，实现高电平控制继电器
- IN-：信号输入端负极，当IN+与DC+相连时，可通过控制该引脚与DC-的断连，实现低电平控制继电器
- 按键K1：模块功能设置按键，长按可进入设置，短按切换切换设置内容
- 按键K2：设置‘+’，短按加1，在设置A时间参数和B时间参数时可长按快速增加时间
- 按键K3：设置‘-’，短按减1，在设置A时间参数和B时间参数时可长按快速减少时间
- 按键K4：该按键有两个功能，如下：
- 正常工作时可通过该按键打开/关闭数码管
- 在设置A时间参数和B时间参数时，可通过该按键切换小数点的位置，切换时间单位，详看#时间单位说明
- 数码管：0.36寸红色4位数码管，用于显示工作模式/延时时间/循环次数
- NO：继电器常开端接口，继电器吸合时与 COM 短接未吸合时悬空;
- COM：继电器公共端接口
- NC：继电器常闭端接口，继电器未吸合时与COM 短接，吸合时悬空

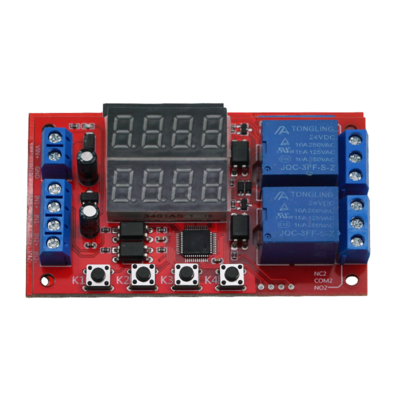

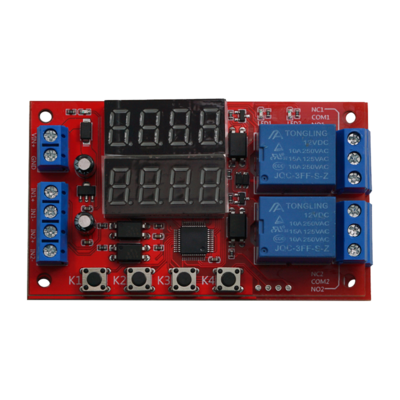

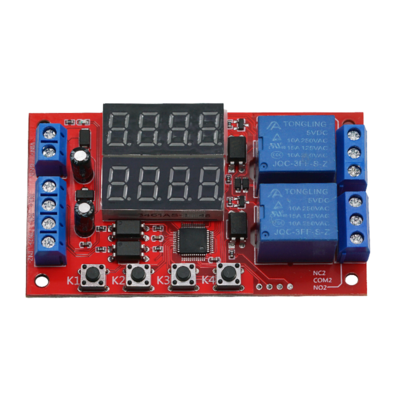

2路继电器
- VIN+：模块工作电源正极，输入5V/12V/24V
- GND：模块工作电源负极，输入GND
- IN1+：继电器1信号输入端正极，当IN1-与GND相连时，可通过控制该引脚与VIN+的断连，实现高电平控制继电器1
- IN1-：继电器1信号输入端负极，当IN1+与VIN+相连时，可通过控制该引脚与GND的断连，实现低电平控制继电器1
- IN2+：继电器2信号输入端正极，当IN2-与GND相连时，可通过控制该引脚与VIN+的断连，实现高电平控制继电器2
- IN2-：继电器2信号输入端负极，当IN2+与VIN+相连时，可通过控制该引脚与GND的断连，实现低电平控制继电器2
- 按键K1：模块功能设置按键，长按可进入设置，短按切换切换设置内容
- 按键K2：设置‘+’，短按加1，在设置A时间参数和B时间参数时可长按快速增加时间
- 按键K3：设置‘-’，短按减1，在设置A时间参数和B时间参数时可长按快速减少时间
- 按键K4：该按键有两个功能，如下：
- 正常工作时可通过该按键打开/关闭数码管
- 在设置A时间参数和B时间参数时，可通过该按键切换小数点的位置，切换时间单位，详看#时间单位说明
- 数码管1：0.36寸红色4位数码管，用于显示继电器1工作模式/延时时间/循环次数
- 数码管2：0.36寸红色4位数码管，用于显示继电器2工作模式/延时时间/循环次数
- NO1：继电器1常开端接口，继电器吸合时与COM1短接，未吸合时悬空
- COM1：继电器1公共端接口
- NC1：继电器1常闭端接口，继电器未吸合时与COM1短接，吸合时悬空
- NO2：继电器2常开端接口，继电器吸合时与 COM2短接，未吸合时悬空
- COM2：继电器2公共端接口
- NC2：继电器2常闭端接口，继电器未吸合时与COM2短接，吸合时悬空

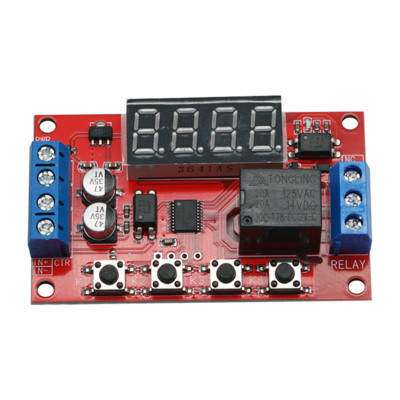

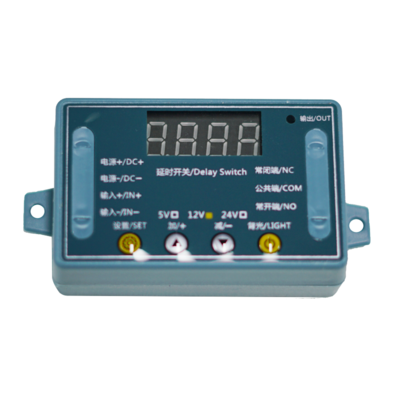

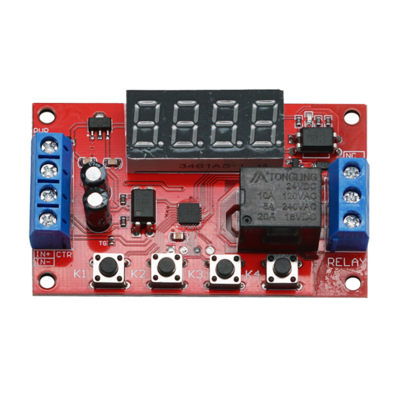

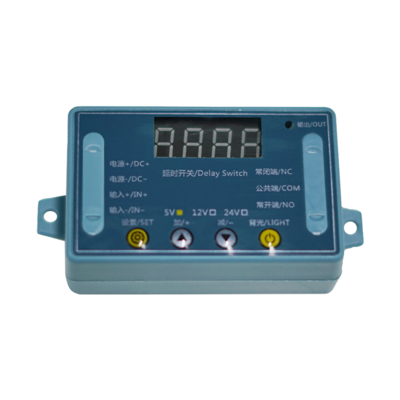

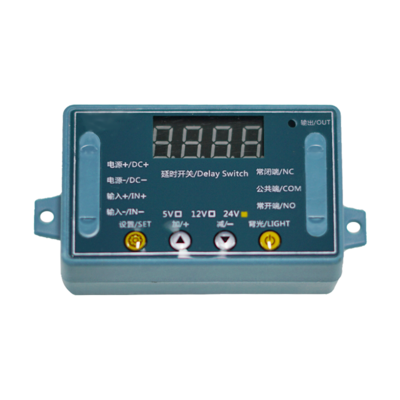

工作电压区分
注：模块工作电压需严格按照继电器上所标注的额定电压范围内
信号接线

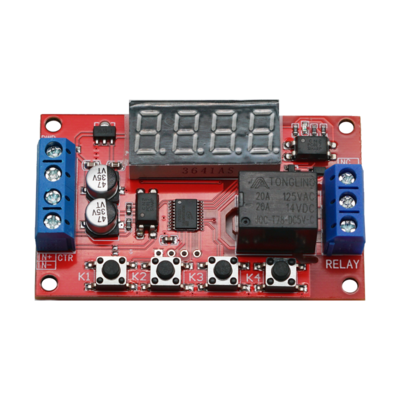

- 以Time Delay Relay (1, 5V, key, without shell)为例
无额外触发信号（高电平触发）
- IN-与DC-（GND）相连（此线必须连接，否则，IN+输入电压无效）
- IN+与DC+（VIN+）之间接入按键，或手动控制断连（手动控制可能不稳，出现多次闭合的现象）
无额外触发信号（低电平触发）
- IN+与DC+（VIN+）相连（此线必须连接，否则，IN+输入电压无效）
- IN-与DC-（GND）之间接入按键，或手动控制断连（手动控制可能不稳，出现多次闭合的现象）
额外触发信号
- IN-与IN+ 外接控制电压正极和GND（IN+和IN-必须同时接入，只接一端形成不了回路。）
- 此方法接线时控制电压需要与模块的工作电平一致。即如工作电压为5V，控制电压则输入5V；工作电压为12V，控制电压则输入12V
负载接线
- 以Time Delay Relay (1, 5V, key, without shell)为例
- 负载电路要接入对应工作的电源，单独接继电器口只是一个开关的作用，继电器本身没有电压输出。
- 当负载功率较大时，需在继电器输出端并入一个RC吸收回路来降低负载对继电器的干扰，否则可能会出现继电器无法粘合的现象
直流负载
- 共用电源
- 独立电源
交流负载
使用说明
参数设置说明
1路继电器
- 按住K1键不松手，2秒后显示屏显示P-xx，按K2和K3更改工作模式，选好工作模式。
- 短按K1键进入A时间设定，屏幕显示Axxx，此时按K2和K3键修改A时间参数。K2和K3键短按加减1，长按快速加减10，按K4键可设置小数点的位置。设置好A时间。
- 短按K1键进行B时间设定，屏幕显示bxxx，此时按K2和K3键修改B时间参数，K2和K3键短按加减1，长按快速加减10，按K4键可设置小数点的位置。设置好B时间。
- 短按K1键进行C循环次数设定(模式有C循环次数参数的情况下)，屏幕显示Cxxx，此时按K2和K3键修改C循环次数参数，K2和K3键短按加减1，长按快速加减10。设置好循环次数C。
- 短按K1键，退出设定状态并保存所有参数。
2路继电器
- 在双路独立模式下(即模式P-11至模式P-48),长按K1等待2秒后，上下显示屏都会显示P-XX，且第1路的显示P-XX闪烁，表示可设置工作模式，按K2和K3更改该路的工作模式；更改完之后再短按K1，则第2路的显示P-XX闪烁，表示可设置该路的工作模式，按K2和K3更改工作模式。
- 在双路互控制模式下(即P51-78),两个继电器结合于一个工作逻辑状态中，是共用参数，所以长按K1等待2秒后，只有上显示屏都会显示P-XX且闪烁，按K2和K3更改此时的工作模式。
- 选好工作模式后，短按K1键进入A时间设定，屏目显示Axxx，此时按K2和K3键修改A时间参数，K2和K3键短按加减1，长按快速加减10，按K4键可设置小数点的位置。
- 设置好A时间后，再按K1键进行B时间设定，屏目显示Bxxx，此时按K2和K3健修改B时间参数，K2和K3键短按加减1，长按快速加减10，按K4键可设置小数点的位置。
- 设置好B时间后，再按K1键进行C循环次数设定，屏目显示Cxxx，此时按K2和K3键修改C参数，K2和K3键短按加减1，长按快速加减10。
- 设置好C时间后，再按K1键进行D时间设定，屏目显示Dxxx，此时按K2和K3键修改循环间隔D参数，K2和K3键短按加减1，长按快速加减10。
- 循环间隔D参数表示两次循环之间的问歌期，此期问不进行任何动作和计时，继电器保持上次循环的最后状态。
- 设置好D时间后，再按K1键进行E时间设定，屏目显示Exxx，此时按K2和K3键修改E参数，K2和K3键短按加减1，长按快速加减10。
- E参数表示互控模式下所设定循环的次数。
- 设置完成后，最后按一次K1键，退出设定状态并保存所有参数。
时间单位说明
工作模式说明
32种工作模式
- P-11：点动模式，有信号吸合，无信号断开。
- P-12：自锁模式，每次触发后继电器状态翻转一次。
- P-13：触发后，继电器吸合，延时A时间后断开；延时期间触发无效。
- P-14：触发后，继电器吸合，延时A时间后断开；延时期间触发重新计时。
- P-15：触发后，继电器吸合，延时A时间后断开；延时期间触发累加计时。
- P-16：触发后，继电器吸合，延时A时间后断开；延时期间触发复位 (继电器断开)
- P-17：触发后，信号持续期间继电器吸合，输入信号消失，延时A时间后断开；在延时期间再次触发继电器保持吸合，计时停止，直至最后一次信号消失，延时A时间后断开。
- P-18：通电后，继电器立即吸合，延时A秒后断开；直至下次通电。
- P-21：给信号，延时A时间后继电器吸合。
- P-22：给持续信号，超过A时间后，继电器吸合；信号消失，继电器断开。
- P-23：信号消失超过A时间，继电器吸合；有信号，继电器断开。
- P-24：给持续信号，超过A时间后，继电器吸合；信号消失超过A时间，继电器断开。
- P-25：给持续信号，超过A时间后，继电器吸合；再次给持续信号，超过A时间后，继电器断开
- P-26：给信号，继电器吸合A时间后断开；信号消失后继电器再次吸合A秒后停止
- P-27：有脉冲信号（上升沿或下降沿）继电器断开，没有脉冲信号，继电器延时A时间后吸合（持续高电平或持续低电平都认为是没有脉冲）。
- P-28：上电后，延时A时间后继电器吸合，直到断电。
- P-31：上电后，继电器吸合A时间，断开B时间，无限循环；断电停止。
- P-32：有持续信号，继电器吸合A时间，断开B时间，无限循环；信号消失，终止循环。
- P-33：给一次信号，继电器吸合A时间，断开B时间，无限循环；再给一次信号，终止循环。
- P-34：上电后，延时A时间后，继电器吸合，吸合B时间后断开。
- P-35：给一次信号，延时A时间后，继电器吸合，吸合B时间后断开。
- P-36：给持续信号，超过A时间后，继电器吸合，吸合B时间后断开；信号消失，计时清零，继电器断开。
- P-37：有信号，继电器吸合A时间后自动断开，断开后再计时B时间，在A+B时间内信号触发无效。
- P-38：有信号，继电器吸合A时间后自动断开，断开后再计时B时间后，再次吸合A时间后自动断开。
- P-41：有信号不动作;信号消失触发；继电器吸合并延时A时间后断开。
- P-42：信号消失，延时A时间后继电器吸合；再延时B时间后继电器断开
- P-43：信号消失，消失超出A时间后继电器吸合；再延时B时间后继电器断开
- P-44：上电后，继电器吸合A时间，断开B时间;循环C次后继电器断开停止。
- P-45：上电后不动作；给信号后，继电器吸合A时间，断开B时间；循环C次后继电器断开停止；给信号，则再次执行。
- P-46：给信号超过A次后，继电器吸合；保持吸合;断电停止。
- P-47：给信号超过A次后，继电器吸合；吸合B时间后断开
- P-48：在C时间内，连续给信号超过A次后，继电器吸合B时间后断开停止
24种工作模式（2路互控使用特有）
- 双路互控模式，模式必须相同共用时间参数
- 模式P-61到模式P-78：循环间隔D 循环E次
- P-51： 给一次信号1，继电器1工作A秒后断开，继电器2工作B秒后断开；带计数功能。
- P-52： 给一次信号1，继电器1工作A秒后，继电器2开始工作；一起工作B秒后继电器1和2都断开；带计数功能。
- P-53： 给一次信号1，继电器1工作，A秒后继电器2开始工作，延时B秒后继电器2断开；再延时C秒后；继电器1断开，带计数功能。
- P-54： 给一次信号1，继电器1工作，A秒后继电器1断开；延时B秒后继电器2开启；再延时C秒后；继电器2断开，带计数功能。
- P-55： 给一次信号1，延时A秒后继电器1工作，延时B秒后继电器2开始工作，再延时C秒后；继电器1和2停止，带计数功能。
- P-56： 给一次信号1，延时A秒后继电器1工作，延时B秒后继电器1停止继电器2开始工作，再延时C秒后；继电器2停止，带计数功能。
- P-57： 给一次信号1，继电器1继电器2同时开始启动，延时A秒后继电器1停止，延时B时间继电器2停止，带计数功能。
- P-58：给一次信号1，延时A时间，继电器1继电器2同时开始启动，延时B时间后继电器同时停止，带计数功能。
- P-61： 给一次信号1，继电器1工作A秒后断开，继电器2工作B秒后断开。
- P-62： 给一次信号1，继电器1工作A秒后，继电器2开始工作；一起工作B秒后继电器1和2都断开。
- P-63：给一次信号1，继电器1工作，A秒后继电器2开始工作，延时B秒后继电器2断开；再延时C秒后；继电器1断开。
- P-64： 给一次信号1，继电器1工作，A秒后继电器1断开；延时B秒后继电器2开启；再延时C秒后；继电器2断开。
- P-65：给一次信号1，延时A秒后继电器1工作，延时B秒后继电器2开始工作，再延时C秒后；继电器1和2停止。
- P-66：给一次信号1，延时A秒后继电器1工作，延时B秒后继电器1停止继电器2开始工作，再延时C秒后，继电器2停止。
- P-67： 给一次信号1，继电器1继电器2同时开始启动，延时A秒后继电器1停止，延时B时间继电器2停止。
- P-68： 给一次信号1，延时A时间，继电器1继电器2同时开始启动，延时B时间后继电器同时停止。
- P-71： 通电后，继电器1工作A秒后断开，继电器2工作B秒后断开；*P-72： 通电后，继电器1工作A秒后，继电器2开始工作；一起工作B秒后继电器1和2都断开。
- P-73： 通电后，继电器1工作，A秒后继电器2开始工作，延时B秒后继电器2断开；再延时C秒后；继电器1断开。
- P-74： 通电后，继电器1工作，A秒后继电器1断开；延时B秒后继电器2开启再延时C秒后；继电器2断开能。
- P-75： 通电后，延时A秒后继电器1工作，延时B秒后继电器2开始工作，再延时C秒后；继电器1和2停止。
- P-76： 通电后，延时A秒后继电器1工作，延时B秒后继电器1停止继电器2开始工作，再延时C秒后；继电器2停止。
- P-77： 通电后，继电器1继电器2同时开始启动，延时A秒后继电器1停止，延时B时间继电器2停止。
- P-78：通电后，延时A时间，继电器1继电器2同时开始启动，延时B时间后继电器同时停止。
