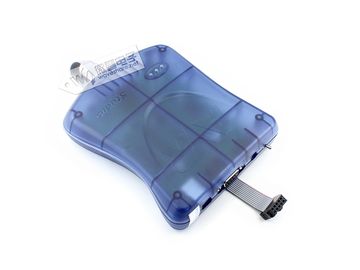

USB AVR JTAG ICE XPII

来自丢石头百科
USB AVR JTAG ICE XPII
USB_AVR_JTAG_ICE_XPII
{{{name2}}}
{{{name3}}}
基本信息
分类： AVR下载器/调试器
{{{userDefinedInfo1}}}： {{{userdefinedvalue1}}}
品牌： Waveshare
功能简介
特性 支持在线下载和仿真
适用芯片 支持AVR 32bit/8bit/XMEGA/SAM/tinyAVR
支持接口 JTAG、PDI、TPI、aWire、ISP、debugWIRE
相关产品
♦ AVR开发板
♦ AVR编程座
♦ {{{Product1}}}
♦ {{{Product2}}}
♦ {{{Product3}}}
♦ {{{Product4}}}
♦ {{{Product5}}}

文档

软件

相关资料

解读Atmel AVR单片机

AVR单片机快速入门


AVR单片机笑傲江湖

转到：#软件，#程序，#文档

FAQ


问题：
USB AVR JTAG ICE XPII配套的串口线是交叉还是直连的？
答复：
直连的。


问题：
USB AVR JTAG ICE XPII怎么通过RS232连接使用？
答复：
可以下载链接中的操作演示视频：https://wiki.diustou.com/w/upload/VID_20170106_151136.mp4



问题：
USB AVR JTAGICE XPII、USB AVR SKII和USB AVR JTAG的异同？
答复：

【相同点】：

  1. 支持软件类似：
    • 直接支持AVR Studio 4、WINAVR(GCC)
    • 支持IAR、ICCAVR、CVAVR等生成的烧写文件
  2. 都带有JTAG下载接口（可以用于下载和仿真）

【区别】：见下表



问题：
USB AVR JTAGICE XPII个人版和企业版的异同？
答复：

【相同点】：

  • 产品配置、性能、配件完全一致。

【区别】：

  • 个人版保修1年，服务期1年；企业版保修2年，服务期2年。


问题：
是否需要外接电源？有无支持的电源？为什么产品不配送电源？
答复：
  1. 只有使用串口的时候，才需要用到电源。使用USB口，无需电源。
  2. AVR STUDIO 5 或者 6，不能再使用串口。
  3. 我们光盘出货默认的版本是AVR STUDIO 5。配了电源也没有用。
  4. 如果客户使用AVR STUDIO 4等老版本，可以用12V的电源，我们网站对应型号是：
    电源 美规 12V 1A 外径5.5 内径2.1、电源 欧规 12V 1A 外径5.5 内径2.1


问题：
USB AVR JTAG ICE XPII详细器件支持列表是？
答复：
  • 这款是兼容官方的JTAGICE mkII的，详细的器件支持列表同JTAGICE mkII,点击查看：UC3、Mega、SAM 、Tiny、Xmega


问题：
我的是Win8/8.1/10系统，这款下载器能否支持呢？
答复：
  • 硬件支持，但是要求安装支持该系统的软件版本（如:最新版的AVR Studio 7）


问题：
USB AVR JTAG ICE XPII需要安装驱动吗？
答复：
  • 需要，它是是兼容JTAGICE MKII的，驱动同MKII(是AVR Studio软件自带的驱动)。正确安装完软件后，再接上下载器，就可以在电脑设备管理器中的Jungo下识别到对应的JTAGICE MKII设备。


问题：
修改AVR Studio 6的界面语言？
答复：
  • AVR-Studio-Language.jpg


问题：
支持烧写BIN文件吗？
答复：
  • 我们销售的AVR下载器目前都是不支持烧录破解文件（后缀是.BIN的文件）
  • 如果客户的烧录文件后缀是BIN的，统统都是不支持的。我们的工具只支持由源程序编译出来的HEX文件。
  • 另外如果客户的HEX文件是用BIN文件转换过来的同样是不支持的。


问题：
支持读出芯片程序，复制到另外一片空芯片上吗？
答复：
  • AVR芯片如果有经过加密的，都是读不出来的。


问题：
AVR Studio软件分别对应下载器上面固件版本
答复：
  • AVR Studio 4.18 ---》1.0d


问题：

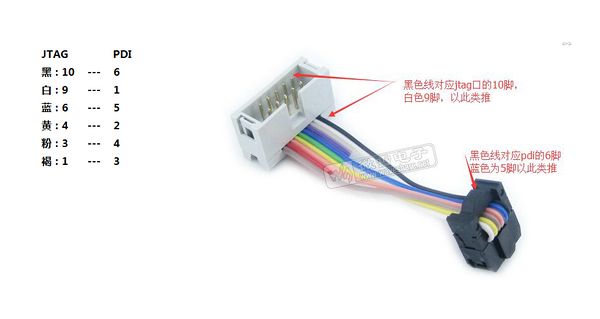

USB AVR JTAG ICE XPII中JTAG转PDI接口怎么接？
答复：
  • 可以直接购买转接线
  • 自定义接线的话，参考下图：


问题：

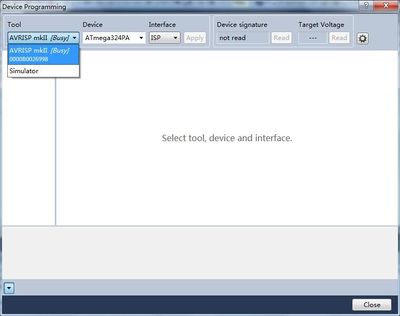

使用USB AVRISP XPII在AVR Studio6下用时，经常会出现Buzy的情况必须重新插拔USB才正常，请问可以怎么解决？
答复：
  • 是的，AVR Studio6 sp1的软件是存在这样的问题，可以安装其他版本，如AVR Studio4或AVR Studio 7。关于此问题的详细描述请见：
    www.avrfreaks.net/forum/atmel-studio-6-programmer-busy
