产品概述
继电器是一种电控制器件,是当输入量(激励量)的变化达到规定要求时,在电气输出电路中使被控量发生预定的阶跃变化的一种电器。它具有控制系统(又称输入回路)和被控制系统(又称输出回路)之间的互动关系。通常应用于自动化的控制电路中,它实际上是用小电流去控制大电流运作的一种“自动开关”。故在电路中起着自动调节、安全保护、转换电路等作用。
产品型号

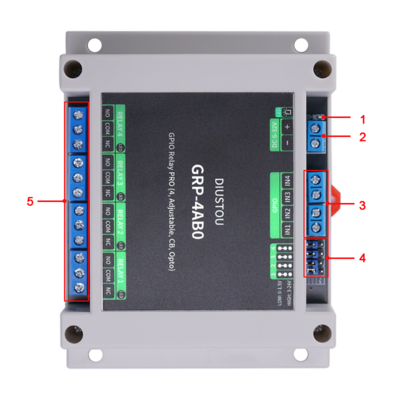

接口说明
- 1.电源指示灯
- 2.电源电压输入端,供电电压范围6V-32V
- 3.继电器控制端(可以设置高或低电平控制继电器吸合)
- IN1:继电器1信号触发端
- IN2:继电器2信号触发端
- IN3:继电器3信号触发端
- IN4:继电器4信号触发端
- 4.继电器触发方式选择端:跳线帽与LOW短接时为低电平触发:跳线帽与high短接时为高电平触发。
- 5.继电器输出端:
- COM:公共端;
- NC:常闭端,继电器吸合前与COM短接,吸合后悬空;
- NO:常开端,继电器吸合前悬空,吸合后与COM短接。
接线参考图
注意事项
- 电源与负载请在参数范围内使用,请勿超范围使用。
- 额定负载和寿命是一个参考值,会根据不同的环境因素负载性质与种类而有较大不同,因此最好在实际或模拟实际的使用中进行确认。
- 模块的负载能力受环境温度和自身温升的影响较大,需依据实际工作环境条件利用空气对流散热即可,要求安装在有良好对流环境。
- 高温下的电耐久性:模块在高温下使用时,电耐久性会比常温下使用要低,所以请在实际使用中进行确认。
