GPIO Relay

GPIO Relay GPIO Reloy (1, Adjustable, Opto) GPIO Reloy (2, Adjustable, Opto) GPIO Reloy (3, Adjustable, Opto) GPIO Reloy (4, Adjustable, Opto)

基本信息 分类： 继电器 品牌： 丢石头

功能简介 特性 带光耦继电器 接口 I/O口

相关产品 Solid State Relay Module Modbus RTU Relay XH-M131 Photosensitive Resistor Module USB Relay ESP8266 WIFI Relay Time Delay Relay

产品概述

继电器是一种电控制器件，是当输入量(激励量)的变化达到规定要求时，在电气输出电路中使被控量发生预定的阶跃变化的一种电器。它具有控制系统(又称输入回路)和被控制系统(又称输出回路)之间的互动关系。通常应用于自动化的控制电路中，它实际上是用小电流去控制大电流运作的一种“自动开关”。故在电路中起着自动调节、安全保护、转换电路等作用。

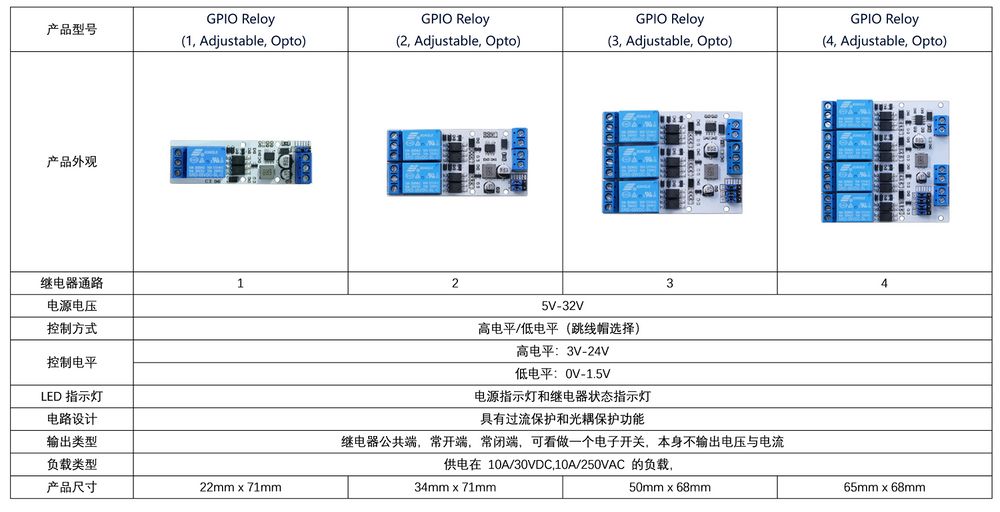

产品型号

•

接口说明

以

• DC+：模块直流供电正极（触发端电压正极）
• DC-：模块直流供电负极（触发端电压负极）
• IN1：继电器1信号触发端（可以设置高或低电平控制继电器吸合）
• IN2：继电器2信号触发端（可以设置高或低电平控制继电器吸合）
• 继电器1触发方式选择端S1：跳线与LOW短接时为低电平触发：跳线与high短接时为高电平触发。
• 继电器2触发方式选择端S2：跳线与LOW短接时为低电平触发：跳线与high短接时为高电平触发。

• NO1：继电器1常开接口，继电器吸合前悬空，吸合后与COM短接
• COM1：继电器1公用接口
• NC1：继电器1常闭接口，继电器吸合前与COM短接，吸合后悬空
• NO2：继电器2常开接口，继电器吸合前悬空，吸合后与COM短接
• COM2：继电器2公用接口
• NC2：继电器2常闭接口，继电器吸合前与COM短接，吸合后悬空

接线参考图

注意事项

• 电源与负载请在参数范围内使用，请勿超范围使用。
• 额定负载和寿命是一个参考值，会根据不同的环境因素负载性质与种类而有较大不同，因此最好在实际或模拟实际的使用中进行确认。
• 模块的负载能力受环境温度和自身温升的影响较大，需依据实际工作环境条件利用空气对流散热即可，要求安装在有良好对流环境。
• 高温下的电耐久性:模块在高温下使用时，电耐久性会比常温下使用要低，所以请在实际使用中进行确认。
