232 422 485 PRO

来自丢石头百科
232 422 485 PRO

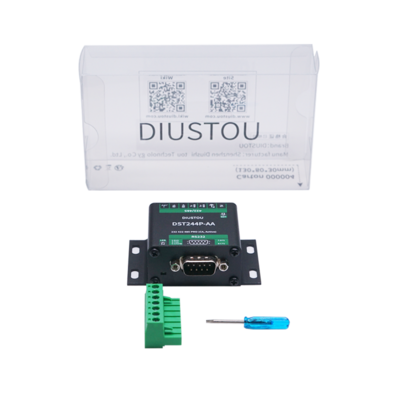

232 422 485 PRO 6.png

232 422 485 PRO (CA, Active)

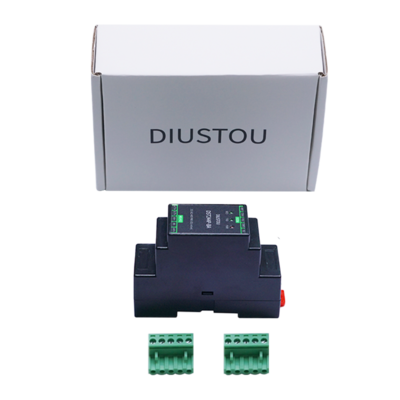

232 422 485 PRO 5.png

232 422 485 PRO (CB, Active)

基本信息

分类: RS232 RS485 RS422

品牌: 丢石头

功能简介
特性
  • 采用标准的5.08间距设计。
  • 大面积铺铜,防止信号干扰。
  • 具有RXD、TXD信号指示灯。

接口

RS232接口RS485接口RS422接口

相关产品

产品概述

232 422 485 PRO (CA, Active)

  • 采用原装SP3232,SP3485,性能稳定,达工业级设计标准。
  • 该模块实现了232信号与RS485/RS422信号的互转。板载自动收发转换电路,无需“收-发”控制,使两端接口通信更加快速稳定。
  • 采用标准DB9和5.08mm插拔式接线端子,插拔顺畅,坚固可靠。
  • 电路仅采用5V供电的方式。
    • 模块工作时需在485/422端接入电源电压。
  • 带独立的电源隔离和信号隔离电路。
    • 板载数字隔离器,具有出色的性能特征和可靠性,可进行信号隔离,使传输的信号更加稳定。
    • 板载DC/DC电源隔离,可提供稳定的隔离电压以及输出短路保护,隔离端无须额外供电。
  • 232端具备过流保护、浪涌保护功能。可确保电流和电压稳定输出,抗冲击能力强。
  • RS485/422端带有过流保护、浪涌保护、雷击气体放电保护电路。
    • 板载TVS(瞬态电压抑制管),可有效抑制电路中的浪涌电压和瞬态尖峰电压,保护后方电路与设备。
    • 板载自恢复保险丝,可确保电流和电压稳定输出,防过流过压以及静电放电,抗冲击能力强。
    • 板载GDT气体放电管,可以利用放电管将强大的雷电流泄放入大地,使后续电路及设备避免受到浪涌冲击而损坏。
  • 板上预留120R终端电阻焊盘,可增加信号传输的稳定性,降低干扰。
  • 波特率支持范围:
    • RS422:≤2M bps(自收发测试,实际使用时需参考两端设备波特率范围)
    • RS485:≤2M bps(非标准值,实际使用时需参考两端设备波特率范围)
  • 板载两个LED指示灯,用于指示电路信号工作状态。
    • 232端指示灯:232端接收信号指示灯,即信号流向为232 -> 485/422时,该LED闪烁。
    • 422/485端指示灯:422/485端接收信号指示灯,即信号流向为485/422 -> 232时,该LED闪烁。
  • 铝合金外壳,氧化磨砂处理,精准开孔,牢固耐用、工艺精美。

232 422 485 PRO (CB, Active)

  • 采用原装SP3232,SP3485,性能稳定,达工业级设计标准。
  • 该模块实现了232信号与RS485/RS422信号的互转。板载自动收发转换电路,无需“收-发”控制,使两端接口通信更加快速稳定。
  • 采用标准DB9和5.08mm插拔式接线端子,插拔顺畅,坚固可靠。
  • 电路仅采用5V供电的方式。
    • 模块工作时需在232端接入电源电压。
  • 带独立的电源隔离和信号隔离电路。
    • 板载数字隔离器,具有出色的性能特征和可靠性,可进行信号隔离,使传输的信号更加稳定。
    • 板载DC/DC电源隔离,可提供稳定的隔离电压以及输出短路保护,隔离端无须额外供电。
  • 232端具备过流保护、浪涌保护功能。可确保电流和电压稳定输出,抗冲击能力强。
  • RS485/422端带有过流保护、浪涌保护、雷击气体放电保护电路。
    • 板载TVS(瞬态电压抑制管),可有效抑制电路中的浪涌电压和瞬态尖峰电压,保护后方电路与设备。
    • 板载自恢复保险丝,可确保电流和电压稳定输出,防过流过压以及静电放电,抗冲击能力强。
    • 板载GDT气体放电管,可以利用放电管将强大的雷电流泄放入大地,使后续电路及设备避免受到浪涌冲击而损坏。
  • 板上预留120R终端电阻焊盘,可增加信号传输的稳定性,降低干扰。
  • 波特率支持范围:
    • RS422:≤2M bps(自收发测试,实际使用时需参考两端设备波特率范围)
    • RS485:≤2M bps(非标准值,实际使用时需参考两端设备波特率范围)
  • 板载三个LED指示灯,用于指示电路信号的收发状态。
    • PWR灯:红色,电源指示灯
    • TXD灯:绿色,232数据发送指示灯,数据流向:RS422/485->232
    • RXD灯:蓝色,232数据接收指示灯,数据流向:232->RS422/485
  • 导轨式 ABS 环保外壳,体积小巧,安装方便,性价比高美。

测试方法

485测试

  • 使用USB转232串口模块与232 422 485 PRO模块的232端口连接
    • TXD - RXD(2脚)
    • RXD - TXD(3脚)
    • GND - GND(5脚)
  • DB9-PIN公.png
  • 使用USB转485串口模块与232 422 485 PRO模块的485端口连接
    • A 接 A
    • B 接 B
  • 将电源接入232 422 485 PRO模块的422/485端
    • 5V - 5V
    • GND - GND
  • 将分别将USB转232串口模块和USB转485串口模块接入电脑,打开两个串口调试助手,分别选择对应的端口号
  • 使用其中一个串口调试助手向232 422 485 PRO发送数据,并观察另一个串口助手的接收窗口是否接收到与发送端相同的数据。若数据相同,则反过来进行上述操作

422自收发测试

  • 使用USB转232串口模块与232 422 485 PRO模块的232端口连接
    • TXD - RXD(2脚)
    • RXD - TXD(3脚)
    • GND - GND(5脚)
  • DB9-PIN公.png
  • 将232 422 485 PLUS模块引脚短接相连
    • TXD+ 接 RXD+
    • TXD- 接 RXD-
  • 将电源接入232 422 485 PRO模块的422/485端
    • 5V - 5V
    • GND - GND
  • 将USB转232串口模块接入电脑,打开串口调试助手,选择对应的端口号
  • 使用串口调试助手向232 422 485 PRO发送数据,观察串口助手的接收窗口是否接收到与发送端相同的数据。

硬件连接

  • 232 转 485 模式
    • 232 485 PLUS 硬件连接.png
  • 232 转 422 模式
    • 232 422 485 PLUS 硬件连接.png

注意

  • 使用时需要在485/422端接入电源
  • 232转485:485为半双工通信,本模块虽可以实现双向的通信,但不能在两个方向上同时进行,须轮流交替地进行。即使 RS232为全双工通信,也不能同时收发;也就是说,通信信道的每一端都可以是发送端,也可以是接收端,但同一时刻里,信息只能有一个传输方向。
  • 232转422:422为全双工通信,本模块可实现RS232信号与422信号在两个方向上同时进行,互不干扰,且收发无需手动控制,方便高效。
  • 充分考虑485/422接口的防雷设计和抗干扰设计,在野外长距离传输时,将模块的“接大地”端接入大地,可以起到很好的抗干扰和防雷的作用,使485/422通信更安全;室内短距离传输时可以不接入大地。
