TTL 422 485 PLUS
来自丢石头百科
| ||||||||||||||||||||||
| ||||||||||||||||||||||
| ||||||||||||||||||||||
产品概述
- 采用原装SP3485，性能稳定，达工业级设计标准。
- 该模块实现了TTL信号与RS485/RS422信号的互转。板载自动收发转换电路，无需“收-发”控制，使两端接口通信更加快速稳定。
- 采用5.08mm标准接线座，插拔顺畅，坚固可靠。
- 电路仅采用5V供电的方式，TTL信号端输出信号电平为5V（与供电电压同），输入信号电平5V（可兼容3.3V信号输入）。
- 模块工作时需在TTL端接入电源电压。
- 带独立的电源隔离和信号隔离电路。
- 板载数字隔离器，具有出色的性能特征和可靠性，可进行信号隔离，使传输的信号更加稳定。
- 板载DC/DC电源隔离，可提供稳定的隔离电压以及输出短路保护，隔离端无须额外供电。
- TTL端具备过流保护、浪涌保护功能。可确保电流和电压稳定输出，抗冲击能力强。
- RS485/422端带有过流保护、浪涌保护、雷击气体放电保护电路。
- 板载TVS(瞬态电压抑制管)，可有效抑制电路中的浪涌电压和瞬态尖峰电压，保护后方电路与设备。
- 板载自恢复保险丝，可确保电流和电压稳定输出，防过流过压以及静电放电，抗冲击能力强。
- 板载GDT气体放电管，可以利用放电管将强大的雷电流泄放入大地，使后续电路及设备避免受到浪涌冲击而损坏。
- 波特率支持范围：
- RS422：≤2M bps（自收发测试，实际使用时需参考两端设备波特率范围）
- RS485：≤2M bps（非标准值，实际使用时需参考两端设备波特率范围）
- 板载三个LED指示灯，用于指示电路信号的收发状态。
- PWR灯：绿色，电源指示灯
- TXD灯：白色，TTL数据发送指示灯，数据流向:RS422/485->TTL
- RXD灯：白色，TTL数据接收指示灯,数据流向:TTL->RS422/485
测试方法
485测试
- 使用USB转TTL串口模块与TTL 422 485 PLUS模块的TTL端口连接
- TXD - RXD
- RXD - TXD
- GND - GND
- 使用USB转485串口模块与TTL 422 485 PLUS模块的485端口连接
- A 接 A
- B 接 B
- 将电源接入TTL 422 485 PLUS模块的TTL端
- 5V - 5V
- GND - GND
- 将分别将USB转TTL串口模块和USB转485串口模块接入电脑，打开两个串口调试助手，分别选择对应的端口号
- 使用其中一个串口调试助手向TTL 422 485 PLUS发送数据，并观察另一个串口助手的接收窗口是否接收到与发送端相同的数据。若数据相同，则反过来进行上述操作
422自收发测试
- 使用USB转TTL串口模块与TTL 422 485 PLUS模块的TTL端口连接
- TXD - RXD
- RXD - TXD
- GND - GND
- 将USB 422 485 PLUS模块引脚短接相连
- TXD+ 接 RXD+
- TXD- 接 RXD-
- 将电源接入TTL 422 485 PLUS模块的TTL端
- 5V - 5V
- GND - GND
- 将USB转TTL串口模块接入电脑，打开串口调试助手，选择对应的端口号
- 使用串口调试助手向TTL 422 485 PLUS发送数据，观察串口助手的接收窗口是否接收到与发送端相同的数据。
硬件连接
- TTL 转 485 模式

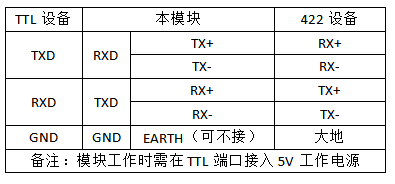

- TTL 转 422 模式
注意
- 使用时需要在TTL端接入电源，且电源GND与模块TTL端GND，以及TTL设备的GND需要连接到一起
- TTL转485：485为半双工通信，本模块虽可以实现双向的通信，但不能在两个方向上同时进行，须轮流交替地进行。即使 UART为全双工通信，也不能同时收发；也就是说，通信信道的每一端都可以是发送端，也可以是接收端，但同一时刻里，信息只能有一个传输方向。
- TTL转422：422为全双工通信，本模块可实现TTL信号与422信号在两个方向上同时进行，互不干扰，且收发无需手动控制，方便高效。
- 充分考虑485/422接口的防雷设计和抗干扰设计，在野外长距离传输时，将模块的“接大地”端接入大地，可以起到很好的抗干扰和防雷的作用，使485/422通信更安全；室内短距离传输时可以不接入大地。
