232 485 PLUS

来自丢石头百科
232 485 PLUS

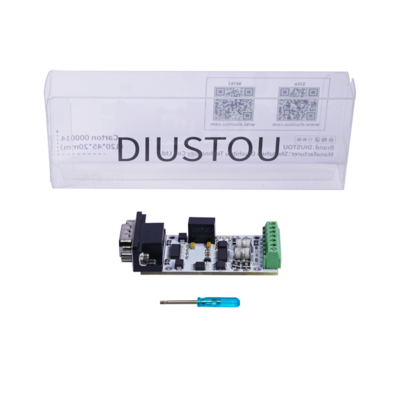

232 485 PLUS 示意图.png
基本信息

分类: RS232 RS485

品牌: 丢石头

功能简介
特性
  • 支持 RS232与RS485接口之间的数据相互转换
  • 支持数据同时转换,方便高效

接口

RS232接口 RS485接口

相关产品

产品特点

  • 采用原装SP3232,SP3485,高速通信稳定、可靠、兼容性好。
  • 该模块实现了232信号与RS485信号的互转,无需“收-发”控制,使用本模块跟您操作串口一样简单。
  • 采用标准的DB9接口和5.08mm插拔式接线端子,插拔顺畅,坚固可靠。
  • 电路仅采用5V供电的方式,
    • 模块工作时需在485端接入电源电压。
  • 带独立的电源隔离和信号隔离电路。
  • 232端具备过流保护、浪涌保护功能。可确保电流和电压稳定输出,抗冲击能力强。
  • RS485端带有过流保护、浪涌保护、雷击气体放电保护电路。
  • 板上预留120R终端电阻焊盘,可增加信号传输的稳定性,降低干扰。
  • 波特率支持范围:最高可达2Mbps (实际应用时,本模块支持的波特率受两端接入设备所支持波特率的限制,需根据实际情况进行调整。)
  • 板载三个LED指示灯,用于指示电路信号的收发状态。
    • PWR灯:绿色,电源指示灯
    • TXD灯:白色,485数据发送指示灯,数据流向:RS232->RS485
    • RXD灯:白色,485数据接收指示灯,数据流向:RS485->RS232

测试方法

  • 使用USB转232串口模块与232 485 PLUS模块的232端口连接
    • TXD - RXD(2脚)
    • RXD - TXD(3脚)
    • GND - GND(5脚)
  • DB9-PIN公.png
  • 使用USB转485串口模块与232 485 PLUS模块的485端口连接
    • A 接 A
    • B 接 B
  • 将电源接入232 485 PLUS模块的485端
    • 5V - 5V
    • GND - GND
  • 将分别将USB转485串口模块和USB转485串口模块接入电脑,打开两个串口调试助手,分别选择对应的端口号
  • 使用其中一个串口调试助手向232 485 PLUS发送数据,并观察另一个串口助手的接收窗口是否接收到与发送端相同的数据。若数据相同,则反过来进行上述操作

硬件连接

  • 232 485 PLUS 硬件连接.png

注意

  • 使用时需要在485端接入电源
  • 这款透传模块实现了232信号与RS485信号的互转,但485为半双工通信,这种通信方式可以实现双向的通信,但不能在两个方向上同时进行,须轮流交替地进行。即使 232为全双工通信,也不能同时收发;也就是说,通信信道的每一端都可以是发送端,也可以是接收端,但同一时刻里,信息只能有一个传输方向。
  • 充分考虑485总线防雷设计和抗干扰设计,在野外长距离传输时,将模块的“接大地”端接入大地,可以起到很好的抗干扰和防雷的作用,使485总线更安全;室内短距离传输时可以不接入大地。
