USB TTL PRO

来自丢石头百科
USB TTL PRO
USB TTL PRO.png

USB TTL PRO (FT232, TB, CA)


USB TTL PRO 示意图.png

USB TTL PRO (FT232, TB, CB)

基本信息

分类: USB UART

品牌: 丢石头

功能简介
特性
  • 支持 USB与TTL接口之间的数据相互转换
  • 支持数据同时转换,方便高效

接口

USB接口 UART接口

相关产品

产品特点

USB TTL PRO (FT232, TB, CA)

  • 采用工业级芯片FT232,高速通信稳定、可靠、兼容性好。
  • 采用USB-B接口和5.08mm插拔式接线端子,插拔顺畅,坚固可靠。
  • 采用大封装元器件,更稳定可靠。
  • 带独立的电源隔离和信号隔离电路。
  • USB端带有静电ESD保护电路,有效预防静电损伤,保护后方电路与设备。
  • TTL端RXD、TXD、RTS、CTS引脚带有过流保护、静电保护电路。
  • 波特率支持范围:300 bps - 3M bps
  • 板载两个双色LED指示灯,用于指示电路信号的收发状态。
    • USB端接收数据时,绿灯亮。
    • USB端接收流控信号时,红灯亮。
    • TTL端接收数据时,绿灯亮。
    • TTL端接收流控信号时,红灯亮。
  • 铝合金外壳,氧化磨砂处理,精准开孔,牢固耐用、工艺精美。

USB TTL PRO (FT232, TB, CB)

  • 采用工业级芯片FT232,高速通信稳定、可靠、兼容性好。
  • 采用USB-B接口和5.0mm螺钉式接线端子,插拔顺畅,坚固可靠。
  • 采用大封装元器件,更稳定可靠。
  • 带独立的电源隔离和信号隔离电路。
  • USB端带有静电ESD保护电路,有效预防静电损伤,保护后方电路与设备。
  • TTL端RXD、TXD、RTS、CTS引脚带有过流保护、静电保护电路。
  • 波特率支持范围:300 bps - 3M bps
  • 板载五个LED指示灯,用于指示电路信号的收发状态。
    • PWR灯:红色,电源指示灯
    • TXD灯:绿色,TTL数据发送指示灯,数据流向:USB->TTL
    • RXD灯:蓝色,TTL数据接收指示灯,数据流向:TTL->USB
    • RTS灯:黄色,发送请求指示灯,用于指示本设备准备好可接收数据
    • CTS灯:白色,发送允许指示灯,用于判断是否可以向对方发送数据
  • 导轨式 ABS 环保外壳,体积小巧,安装方便,性价比高美。

自收发测试

  • 将USB TTL PRO的 TXD和RXD短接
    • TXD - RXD
    • 如需测试硬件流控接线如下:
      • CTS - RTS
  • 使用USB线将模块接入电脑,打开串口调试助手,选择对应的端口号
  • 通过串口调试助手向USB TTL PRO发送数据,并观串口助手的接收窗口是否接收到与发送端相同的数据

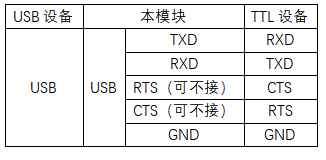

硬件连接

  • USB TTL PLUS 硬件连接.png

注意

  • 使用时TTL端通讯必须进行共地操作,即模块TTL端GND与TTL设备的GND需要连接到一起

安装驱动

1. 下载并安装驱动

FT232RL USB TTL 使用说明 1.png

FT232RL USB TTL 使用说明 2.png

FT232RL USB TTL 使用说明 3.png

FT232RL USB TTL 使用说明 4.png

2. 验证驱动是否安装成功。右键点击左下角的 Windows 徽标,打开“设备管理器”。

FT232RL USB TTL 使用说明 5.png

展开“端口 (COM 和 LPT)”,如有“USB Serial Port”设备,即为安装成功。

FT232RL USB TTL 使用说明 6.png

3. 验证模块是否正常工作。短接模块的 TXD 和 RXD 管脚,打开串口调试软件,点击“打开串口”。文本框内填入任意内容,再点击“发送”按钮。正常情况下,软件会接收到相同的内容并显示出来。

FT232RL USB TTL 使用说明 7.png
