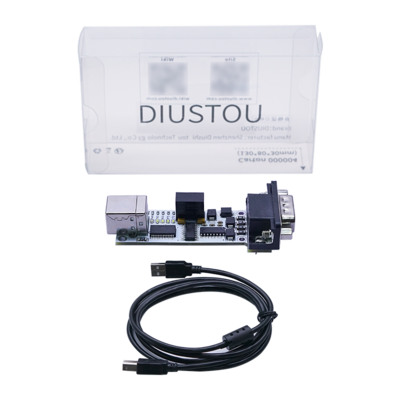

USB 232 PLUS
来自丢石头百科
| ||||||||||||||||||||||
| ||||||||||||||||||||||
| ||||||||||||||||||||||
产品特点
- 采用工业级芯片FT232，SP3232，高速通信稳定、可靠、兼容性好。
- 采用USB-B接口和DB9公头接口，插拔顺畅，坚固可靠。
- 带独立的电源隔离和信号隔离电路。
- USB端带有静电ESD保护电路，有效预防静电损伤，保护后方电路与设备。
- RS232端RXD、TXD、RTS、CTS引脚带有过流保护、静电保护电路。
- 波特率支持范围：≤150K bps
- 板载五个LED指示灯，用于指示电路信号的收发状态。
- PWR灯：绿色，电源指示灯
- TXD灯：白色，RS232数据发送指示灯，数据流向:USB->RS232
- RXD灯：白色，RS232数据接收指示灯，数据流向:RS232->USB
- RTS灯：白色，发送请求指示灯，用于指示本设备准备好可接收数据
- CTS灯：白色，发送允许指示灯，用于判断是否可以向对方发送数据
自收发测试
- 将USB 232 PLUS的2脚与3脚短接
- TXD（3脚） - RXD（2脚）
- 如需硬件流控接线如下：
- CTS（8脚） - RTS（7脚）
- 使用USB线将模块接入电脑，打开串口调试助手，选择对应的端口号
- 通过串口调试助手向USB 232 PLUS发送数据，并观串口助手的接收窗口是否接收到与发送端相同的数据
硬件连接
注意
- 使用时232端通讯必须进行共地操作,即模块232端GND（5脚）与232设备的GND需要连接到一起
安装驱动
1. 下载并安装驱动。
2. 验证驱动是否安装成功。右键点击左下角的 Windows 徽标，打开“设备管理器”。
展开“端口 (COM 和 LPT)”，如有“USB Serial Port”设备，即为安装成功。
3. 验证模块是否正常工作。短接模块的 TXD 和 RXD 管脚，打开串口调试软件，点击“打开串口”。文本框内填入任意内容，再点击“发送”按钮。正常情况下，软件会接收到相同的内容并显示出来。
